Какие бывают виды анкеров — их конструкция и области применения

Виды таких метизов

Специфика различных материалов изделий требует и особого крепежа, так что разновидностей изделий существует масса. Они заметно отличаются и конструкцией, и областью применения, и стоимостью.

Все анкеры разделяют на механические и химические:

  • механический – крепление реализуется за счет сил трения и формы распора;
  • химический – здесь действует сила склеивания. Эта группа намного меньше, поскольку химический метод требует больше времени и зависит от температуры: клей или цементный раствор должны схватиться. К тому же монтаж с их помощью далеко не так удобен.

О монтаже разных типов анкеров расскажет этот видеоролик:

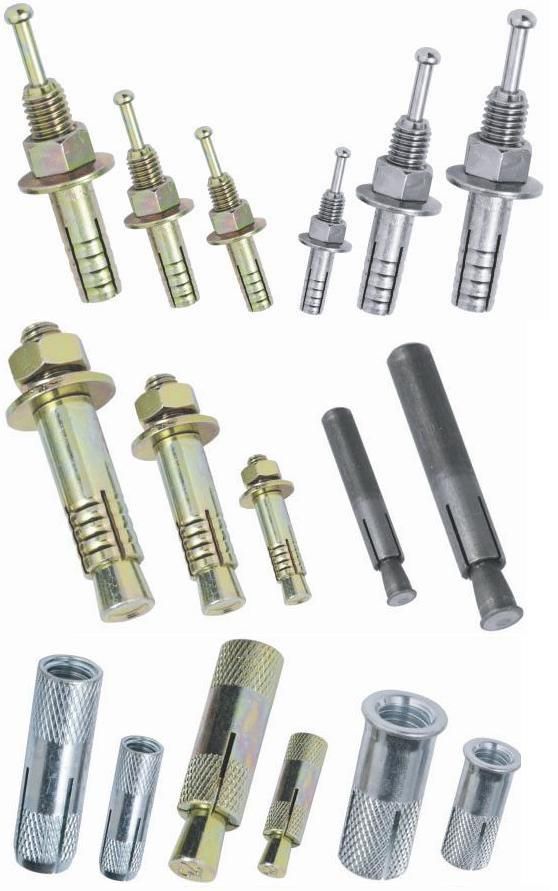

По конструктивным особенностям

Наиболее информативная классификация – разделение по конструктивным особенностям.

  • Клиновой – анкер-болт или анкер-шпилька. Это металлический стержень, один конец которого выполняется в виде конуса. На конусе помещается распорная втулка. С другой стороны имеется резьба. Как правило, анкер снабжается шайбой и гайкой, хотя есть и исключение: потолочный клиновой анкер имеет только стопорную головку. Крепеж размещается в заранее просверленное отверстие и затягивается ключом. При этом втулка надвигается на конус и расклинивается, увеличиваясь в объеме. Клиновой анкер выдерживает самые большие нагрузки, но и создает в материале высокое напряжение в зоне контакта. Использовать его в неплотных пористых бетонах нельзя. Уменьшает нагрузку модели с двумя распорными гильзами.
  • Втулочный – распорная гильза имеет такую же длину, что и металлический стержень. На последнем имеется клиновидная головка. При закручивании гайка двигается вдоль стержня и распирает втулку. Такой крепеж создает меньшее напряжение в материале, поэтому может использоваться и на более легких бетонах и в глиняном полнотелом кирпиче. Требования к монтажу невелики, возможен сквозной монтаж. Однако несущая способность крепежа ниже, чем у клиновых, поэтому он менее распространен.
  • Разжимной – усовершенствованная версия втулочного, более сложного строения. 3-4 лепестковую гильзу распирает специальная пружина и разжимная гайка. Крепление таким образом формируется и за счет трения, и за счет формы. Крепеж имеет такую же несущую способность, что и клиновой анкер, но не создает напряжения в зоне контакта с материалом. Его применяют при монтаже и на плотный, и на легкий, и на ячеистый бетон и пустотелый кирпич. Разжимной анкер – изделие дорогостоящее, поэтому используется в основном профессионалами.
  • Забивной – внутренняя поверхность резьбовой гильзы имеет коническую форму и разрезы. Внутри находит клин. При ударах молотком клин продвигается внутри гильзы и распирает ее. Забивной анкер рассчитан для работы с бетоном и полнотелым кирпичом. Установка его очень проста и занимает минимум времени, однако и нагрузку на материал он составляет даже большую, чем клиновой.

Исключением выступает специальный крепеж, типа «Цикон». Здесь при забивании анкера гильза надвигается на клин и расклинивается. Само отверстие должно быть особой формы — с расширением в глубину материал, что возможно лишь при использовании специального сверла.

Специальный – к этой категории относят нетипичные изделия с узкой специализаций, например: самозавинчивающиеся, рамные анкеры с нейлоновой гильзой, крепеж для георешеток, специальный крепеж для пустотелых конструкций и так далее.

Крепление трубы с анкером (фото)

Какие бывают виды анкеров - их конструкция и области применения

По области применения

Другая классификация связана с областью применения изделия. Анкеры, как понятно из их конструкции, не универсальны.

  • Для работы на бетонных стенах – практически все виды анкеров рассчитаны на установку в плотный тяжелых материал. Исключение найти сложнее.
  • Специальный крепеж для работы с пористыми материалами – например, тот же «Цикон» или разжимной анкер.
  • Фундаментный – особая конструкция, используемая при необходимости закрепить каркас или стены к фундаменту. Крепеж отличается массивностью и сложностью установки.
  • Фасадный – вариант для дистанционного монтажа. Таким образом возможно крепление при помощи анкеров в прочные материалы через слой хрупкого материала теплоизоляции или декоративного материала.
  • Потолочный – рассчитан анкер для крепления к потолку подвесных конструкций, потолочных систем, оборудования и осветительных приборов.
  • Грунтовой – модификация для закрепления конструкции или строения к грунту. Может заменить собой фундамент.
  • Рамный – ближе всего к дюбелям, имеют пластиковую распорную гильзу.

Принцип работы и применение

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

  • При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
  • На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

  • балки;
  • плиты перекрытия, балконные консоли;
  • фермы, колонны;
  • лифты, лестничные марши и площадки;
  • стеновые или отделочные панели;
  • коммуникации, инженерное оборудование;
  • оконные или дверные коробки;
  • навесы, козырьки;
  • пристройки;
  • потолочные светильники, вытяжки;
  • подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Популярные статьи  Панельные радиаторы отопления: рассмотрим стальные варианты

Что такое анкер: общее понятие

Под словом «анкер» подразумевают крепежное изделие, используемое для фиксации различных предметов на конструкциях из полнотелых твердых материалов – бетона, строительного кирпича, природного камня и др. Для установки такого крепежа следует подготовить отверстие с соответствующими размерами, в котором и будет размещаться болт анкерного типа. Высокая удерживающая способность болта, помещенного в такое отверстие, может обеспечиваться за счет:

  • сил трения (анкерные изделия распорного типа);
  • склеивающих способностей специального состава (химические анкерные элементы);
  • специального упорного элемента, взаимодействующего с внутренними стенками отверстия.

Какие бывают виды анкеров - их конструкция и области применения

У любого анкера есть распорная часть

Наиболее популярным анкером является крепежный элемент, который благодаря особенностям своей конструкции расклинивается внутри отверстия, обеспечивая тем самым высокую надежность создаваемого соединения. Поверхность таких болтов, изготавливаемых из углеродистой стали, покрывается цинковым составом, который исключает риск возникновения и развития коррозии.

Принцип действия

Химические анкеры нужны для того, чтобы крепить тяжёлые предметы в стройматериалах, имеющих рыхлую структуру. Например, пустотелый кирпич, газобетон, пористый камень, дерево или пенобетон.

Такой вид крепежа используют тогда, когда другие виды невозможно применить.

Применяются химические анкеры если невозможно использовать другие крепежи по причине низкой плотности материала, в которых они будут установлены.

Принцип действия химического анкера такой: в отверстие, куда он будет установлен, наливают клеевую массу, с её помощью будет закреплен металлический стержень (шпилька или рифлёный арматурный прут). Когда состав полностью затвердеет, анкер будет вклеен в основание, клеевая масса заполнит даже узкие зазоры между резьбой.

Разновидности

Есть разные виды фундаментных болтов в зависимости от размеров и конструкции. В зависимости от этого используется та или иная технология их монтажа.

В числе разновидностей:

  • изогнутые изделия — они производятся в соответствии с требованиями установленного ГОСТа. Имеют вид металлических штырей. Конец изделия имеет изогнутую форму и чем-то напоминает крюк. Длина такого крепежного элемента — 180 см, он применяется при возведении фундамента на основе железобетона. Болт состоит из одной шпильки, пары гаек и одной шайбы. Причем шайба может быть больше при креплении изделий с более крупным диаметром отверстий;
  • элементы с анкерными плитами — если их длина находится в пределах пяти метров, то они подходят для конструкций из железобетона. На нижнем резьбовом конце таких металлических штырей дополнительными гайками фиксируются анкерные плиты, которые позволяют их надежно зафиксировать на бетоне;
  • составные модели — их глубина заделки может доходить до нескольких метров. Данная конструкция производится в соответствии с требованиями нормативных документов и состоит из металлического штыря, муфты, резьбовой шпильки и муфты. Используют болты в тех ситуациях, когда нужно сделать стяжку двух конструктивных элементов друг с другом;
  • съемные — такие металлические штыри имеют специальную анкерную системы. Они используются с целью заделки в конструкциях на основе железобетона, камня или кирпича. А еще такими крепежами устанавливают инженерно-технические конструкции независимо от их сферы применения;
  • прямые — они выглядят как обычные металлические штыри и имеют длину до 140 см. Их можно ставить в уже готовый фундамент, для этого с целью фиксации в заранее проделанное отверстие заливают цементный раствор или специальный клей.

Способы монтажа зависят тоже от конструктивных особенностей крепежного элемента. Чтобы работа была выполнена качественно, нужно строго соблюдать рекомендации по монтажу.

Где используют

Областей применения химических анкеров довольно много. Его используют в качестве крепления в следующих сферах строительных работ:

  • дорожные конструкции: барьеры, шумозащитные экраны, столбы освещения;
  • вентилируемые фасады из газобетона;
  • массивные конструкции: колонны, лепные детали, козырьки;
  • реконструкция лифтовых шахт и эскалаторов;
  • строительные леса, стеллажи;
  • реставрация памятников;
  • соединение фундамента с другими элементами;
  • ремонт причалов;
  • стройка водных объектов;
  • стройка ЛЭПов и трансформаторных будок.

Правила сверления и подготовки отверстий

Отверстия для жидких дюбелей можно подготавливать тремя методами.

Два из них применяют для крепежей несущих элементов и сложных конструкций. К примеру, для фиксации каркасных стен к бетонному основанию или для монтажа каркасных навесных систем.

Третий метод используют для более простого крепежа в несущих конструкциях.

Отверстия делают перфоратором, лучше всего безударным способом с помощью дополнительных приспособлений — прямого или качающегося кондукторов.

Первый не даёт буру биться, при этом отверстие расположено к поверхности стены идеально перпендикулярно

Второй даёт расширить пространство внутри шпура до формы конуса.

При организации такого отверстия часть нагрузки на анкер распределяется на основание.

После сверления шпур нужно тщательно очистить от пыли, чтобы химический состав анкера не проник в пыльные поры материала. Иначе клеевая масса не задержится на основании.

Чтобы продуть отверстие используют насос, баллон с углекислым газом или резиновую грушу. Перед и после продувки советуют прочистить отверстие ёршиком.

Если отверстия делают в материалах, у которых ячейки закрыты, шпуры нужно промыть специальным раствором — поверхностно-активных веществ с водой.

Разновидности анкеров забивного типа

Очень часто опытные мастера называют забиваемые анкеры одним словом – цангой. Видов их немного, в основном изделия можно разделить по материалу, из которого они изготовлены (стальные и латунные), и по имеющимся насечкам (в наличии или отсутствуют). Стальное изделие, по мнению мастеров, относится к самым практичным и удобным в работе, к тому же его обязательно оцинковывают для защиты от коррозии. Если применяется латунь для изготовления анкеров, то для поверхности изделия не потребуется дополнительного защитного покрытия.

Забиваемые латунные анкеры, как и стальные, прекрасно подходят для оснований, сделанных из природного камня, бетона, кирпича. Применяются такие изделия и для крепления подвесных конструкций, но, делая данное крепление, надо учитывать то, что вертикальную нагрузку оно может выдержать незначительную. При покупке стальных или латунных забивных анкеров надо сразу узнавать у продавца, для какого веса рассчитаны данные изделия.

Какие бывают виды анкеров - их конструкция и области применения

На упаковке всегда указывается размер забивного анкера и рассчитанная максимальная нагрузка. Нагрузка для забивных стальных анкеров не должна быть выше 25 процентов от указанного значения, иначе прикрепленная конструкция может в дальнейшем вырваться из основания. При расчете нагрузки специалисты учитывают стандартную прочность бетона, то есть от 200 до 250 кгс/см2, если этот показатель нестандартный, то величину допустимой нагрузки нужно считать отдельно.

Какие бывают виды анкеров - их конструкция и области применения

Применение

Две основные сферы, где применяется анкер, это строительство и ремонт. Также он применяется в благоустройстве. Например, в строительстве, с его помощью удобно монтировать межкомнатные двери, входные двери из металла и пластика, в некоторых случаях окна и иные светопрозрачные конструкции.

Какие бывают виды анкеров - их конструкция и области применения

Анкерный болт забивной

В вопросах отделки, при помощи анкера следует монтировать основу для натяжных потолков, устанавливать карнизы, крепить спортивный инвентарь в условиях квартиры и частного дома при наличии бетонных стен, а также производить монтаж люстр и других подвесных конструкций. Все элементы спортзала, которые подвешены на потолок, обязательно висят на анкерах. Анкера, в свою очередь либо имеют крюк, либо рассчитаны на кольцо.

Популярные статьи  Как сделать шкаф на балконе своими руками: пошаговая инструкция + фото

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

  • оконных и дверных рам;
  • бытового электрооборудования;
  • лестничных маршей;
  • подвесных потолков;
  • инженерных коммуникаций;
  • стальных конструкций.

Крепеж также используется для следующих целей:

  • фиксации металлического каркаса в фундаментной основе;
  • обеспечения надежного крепления с ячеистыми стройматериалами;
  • крепления массивных конструкций к бетонным и каменным стенам;
  • дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Какие бывают виды анкеров - их конструкция и области применения
Цанговый болт используют при креплении лестничных маршей

Применение

Анкерные болты механического типа выдерживают большие нагрузки при соединении с малопористыми поверхностями. Если речь идет о материалах с неоднородной пористой структурой, тогда подойдут химические анкера.

Анкерные болты по бетону бытового назначения отлично подходят для монтажа сантехники, подвесных систем, дверей, потолков и других предметов.

Клиновые болты монтируются в плотные поверхности. Если рассматривать их применения в быту, чаще крепят спортивные уголки, боксерские груши. Существуют также анкера, которые можно использовать для крепления к фундаменту с трещинами

При выборе анкерного болта нужно брать во внимание не только особенности изделия, но и основания, на которое нужно закрепить болт

Болты-шпильки могут крепиться к монолитным конструкциям и тем, которые дали трещины. По этому критерию разделяют категории HAS и HST. Эксплуатационные свойства болтов указаны на упаковке. Также должна быть маркировка по международным стандартам. Их расшифровка предоставит информацию о: материале, выдерживаемых нагрузка (вырывание и срез), условиях эксплуатации, типе, размерах, технических свойствах.

Перед монтажом обязательно рассчитайте силу напряжения стен и потолков. Поскольку анкера востребованы в строительной сфере, их часто применяют для установки массивных и габаритных конструкций.

По стоимости самым дорогим считается химический тип. Это инновационные разработки, которые на российском рынке тестируют еще не так активно, в отличие от европейского. Крупные строительные холдинги уже пользуются преимуществами химических анкеров.

Что такое забивной анкер

Принципиальным отличием забивного анкера (цанги) от других категорий выступает способ монтажа. Если обычно для крепления необходимо затягивать гайку, то в этом случае расклинивание втулки происходит во время вбивания в анкер крепежного стержня.

Данное видео расскажет о том, что такое забивной анкер:

Строение метиза

Конструкция типичного варианта анкера забивного очень проста:

  • распорная втулка – с одной стороны здесь нанесена резьба, с другой стороны втулка имеет разрезную часть с внутренним конусом. Может быть с 2 или 4 надрезами;
  • конический клин – помещается во втулке.

При монтаже клин забивается в тело анкера ударами молотка. Его коническая часть распирает и расклинивает втулку. Если клин упирается в дно отверстия – есть и такие модели, то удары наносят прямо по анкеру.

Крепление производится за счет трения, а также благодаря внутреннему упору в некоторых конструкциях. Таким образом получают весьма надежное крепление, которое, однако, уступает по прочности анкеровке клиновым крепежом. Также как и все другие модели забивной анкер рассчитан на установку в плотные, тяжелые материалы.

Монтаж возможен как вручную, так и с помощью пневматического инструмента.

Маркируется изделие буквой M, после которой указывается диаметр резьбы и длина анкера. То есть, анкер с маркировкой M 10*40 является забивным крепежом с диаметром внутренней резьбы равной 10 и длиной изделия в 40 мм. Размерный ряд у большинства компаний-изготовителей одинаков: М6*25, М8*30, М10*40, М12*50, М16*65, М20*80, однако у наиболее известных производителей параметры варьируются в более широком диапазоне.

Анкер забивной под шпильку (фото)

Какие бывают виды анкеров - их конструкция и области применения

Преимущества и недостатки

Говоря о плюсах и минусах изделий, имеет смысл сразу же разделить их на обычные модели и модели с внутренним упором типа «Цикон». Связано это с разными характеристиками забивных анкеров, что сказывается на их применении.

К преимуществам забивного анкера относится:

  • небольшая глубина отверстий под крепеж;
  • быстрая установка, особенно с применением пневматического инструмента, специальные навыки не нужны;
  • крепеж можно демонтировать. После демонтажа отсутствуют выступающие части;
  • стоимость изделий вполне доступна.

Анкеры «Цикон» обладают дополнительными достоинствами:

  • очень высокая несущая способность, причем проявляемая при крепеже в любом бетоне;
  • возможно крепление близко к краю или оси, поскольку анкер не создает высокого напряжения в теле материала;
  • стоек к вибронагрузкам.

Недостатки изделия таковы:

  • требуется большая точность при формировании отверстий;
  • крепеж возможен только в прочные бетоны – ячеистые и пористые материалы исключаются;
  • обычный забивной анкер обладает меньшей несущей нагрузкой по сравнению с клиновым или разжимным;
  • распорная втулка создает высокое напряжение. Запрещается крепить изделия близко к краю или оси.

Анкер по типу «Цикон» обладает несколькими минусами. В дополнении к точности крепления «Цикон» обладает следующими недостатками:

  • для крепежа необходимо специальный инструмент;
  • в отличие от обычных модель такого рода имеет весьма значительную стоимость.

Про разновидности, размеры анкеров забивных по ГОСТу поговорим ниже.

Виды и типы саморезов

По виду резьбы саморезы бывают: с универсальной резьбой, с редким шагом резьбы и частым. Саморезы с частым шагом резьбы предназначены для завинчивания в металлические листы. Например, если Вам надо повесить тяжелую картину на стену из гипсокартона. Находите мощным магнитом место, где находится профиль, к которому прикручены листы, и через гипсокартон в профиль закручиваете саморез. Если саморез без сверла на конце, то в металле предварительно необходимо просверлить отверстие, диаметром, равным внутреннему диаметру резьбы самореза.

Для крепления листов кровельного железа, существуют специальные оцинкованные саморезы двух типоразмеров: 4,8×16 и 4,8×19 с шестигранной головкой. Тип саморезов с редким шагом резьбы предназначены специально для закручивания в мягкие материалы, например в пластик, гипс, асбест, деревянную доску и им подобные. Универсальные – рассчитаны для закручивания в любые материалы. Конечно, лучше использовать специально предназначенные, но надежно будут держать любые.

Перечень популярных типов саморезов, их назначение и размеры
Внешний вид самореза Шаг резьбы самореза Область применения саморезов Диаметр самореза, мм Ряд длин саморезов, мм
Средний Универсальные саморезы, предназначены для всех видов крепления, являются самыми популярными 3,0; 3,5; 4,0; 4,5; 5,0; 6,0 12; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200; 220
Частый, резьба в два захода Саморезы для крепления к металлическим листам толщиной до 0.9 мм без дюбеля, необходимо предварительное сверление отверстия. саморезы бывают со сверлом на наконечнике, но стоят дороже 3,0; 3,5; 4,0; 4,5; 5,0; 6,0; 8,0 12; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200
Редкий Саморезы для крепления к мягким материалам без дюбеля – мягкие сорта древесины, пластик, гипс, асбест, и им подобным 3,5; 4,0; 4,5; 5,0 16; 20; 25; 30; 35: 40; 45; 50; 55; 60; 70; 75; 90; 100: 125; 150
Средний, профиль елочки Саморезы для крепления к бетонным или кирпичным стенам методом забивания в дюбель 3,0; 3,5; 4,0; 4,5; 5,0; 6,0; 8,0 12; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200
Асимметричный Саморезы для крепления элементов современной мебели из дерева, ДСП плиты, фанеры и т.п. Необходимо предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно 5,0; 7,5 40; 50; 60; 70
Переменный с насечкой Саморезы для крепления к бетонным или кирпичным стенам без дюбеля (нагели), завинчивается в отверстие, глубиной на 15 мм больше завинчиваемой длины самореза, диаметром 6 мм 7,5 70; 90; 110: 130; 150; 180; 200
Популярные статьи  Аппарат для сварки полипропиленовых труб какой выбрать: устройство, критерии выбора, где купить

Отдельной строкой стоит отметить винт-саморез – конфирмат, специально созданный для изготовления мебели из древесины и ДСП. Саморез типа конфирмат, с чистой поверхностью и большой площадью боковой поверхности резьбы позволяет получить высокопрочное и точное соединение элементов. Наиболее популярный типоразмер конфирмата 7×50. Перед завинчиванием конфирмата требуется сверление отверстия диаметром 4,5 или 7 мм соответственно. Головка конфирмата сделана под шестигранный ключ.

Для скрытия головки закрученного винта-самореза конфирмат выпускаются декоративные пластиковые кнопки – заглушки любых цветов. Заглушка выступом плотно вставляется в шестигранное отверстие головки конфирмата и маскирует ее под цвет мебели.

Надо отметить и саморезы по бетону, которые вкручиваются без дюбеля, непосредственно в высверленное отверстие. При завинчивании в пористый материал и с полостями перфоратором сверлить отверстия не допускается. чтобы легче было завинтить, в отверстие перед закручиванием следует впрыснуть немного любого машинного масла. Применяются для крепления «навечно». Я их не применяю, так как сложно закрутить, а открутить еще сложней.

Еще есть саморезы, у которых профиль резьбы как елочка. Они забиваются в отверстие одновременно с дюбелем молотком и предназначены тоже для крепления «навечно». Их применение оправдано, например, при креплении багета для натяжного потолка или при установке рам пластиковых окон. Их достоинство – быстрота монтажа.

Из каких металлов производят?

Тенденция развития поставок анкерных болтов предполагает появление на рынке огромного множества различных вариантов. Сегодня их изготавливают из разных видов стали, но основная масса изготовлена из нержавеющей стали. Это сделано специально, чтобы избежать появление коррозии, которая могла бы спустя время снизить несущую способность, а также разрушить сам крепёж.

Кроме нержавеющей стали, очень часто применяют латунь и алюминий. Это мягкие варианты стали, что позволяет под действием гайки, фиксировать соединения. Именно это и делается их прочными. Алюминий легко подстраивается под особенности отверстия изнутри, что и делает изделия значимыми, с точки зрения возможной нагрузки.

Расчет химического анкера

Для надежной и правильной установки шпильки в соответствии с техническим регламентом отверстие должно быть заполнено клеевым составом на ⅔ (излишки должны выступить за края отверстия только после установки шпильки). Расчет расхода химического анкера для установки одного изделия легко произвести самостоятельно по следующей формуле:

V₁ = {:1000}·0,67, где

V₁ – объем клеевого состава, необходимый для установки одного анкера (мл);

π – число «ПИ» (3,14);

h – глубина отверстия (мм);

D – диаметр пробуренного отверстия (мм).

Например, используем состав “HIT-MM-Plus” и шпильку М12. Рекомендованные производителем: диаметр бура – 14 мм, глубина отверстия для надежной фиксации шпильки – 85 мм. Подставляем наши значения в формулу и получаем:

V₁ = {:1000}·0,67 = 8,762 мл ≈ 9 мл

Так как одно нажатие на рукоятку дозатора выдавливает около 5 мл клеевого состава, то для нашего примера достаточно двух нажатий для установки одной шпильки.

Совет! Так как производитель рекомендует после использования инъекционной системы осуществлять замену дозатора, то целесообразно заранее просверлить и зачистить необходимое количество отверстий, после чего установить все шпильки на химический клеевой состав.

На современном рынке представлены химические анкеры различных производителей: Hilti, Himitex, Фишер, Sormat, МКТ, Mungo. Выбор того или иного вида анкера зависит от материала основания, в котором предусматривается установка шпильки, и от планируемой нагрузки на нее. Перед покупкой необходимо внимательно ознакомиться с инструкцией производителя, тогда ваш выбор будет правильным как в техническом, так и материальном отношении.

По своим рабочим характеристикам химические анкеры превосходят механические. Соединения с помощью химических анкеров отличаются более высокой прочностью. Они более устойчивы к вибрациям, статическим и динамическим нагрузкам, равномернее распределяют нагрузку на основание. Химические анкеры незаменимы для крепления к сложным основаниям — пустотелым, растянутым, сжатым, трещиноватым, пористым, низкопрочным. Крепеж хорошо устанавливается в чистые или влажные отверстия, есть даже для подводного монтажа. Единственный сдерживающий фактор в использовании химических анкеров — высокая цена

Для оптимизации затрат на такой крепеж очень важно правильно рассчитать количество требуемой инжекционной массы. Наш “Калькулятор расхода анкеров” разработан для решения этой задачи. В зависимости от количества и типа анкеров он рассчитает необходимое количество картриджей (туб)

В зависимости от количества и типа анкеров он рассчитает необходимое количество картриджей (туб).

Анкер распорный: виды, параметры, монтаж, ГОСТ

Основные виды резки металла

Распорный анкер по полному праву можно назвать крепежным изделием нового поколения.

Используя такие анкеры из металлов, обладающих высокой прочностью, можно получать надежные соединения между элементами строительных конструкций, выполнять надежный крепеж габаритных и тяжелых предметов на различных поверхностях, а также решать ряд других задач, связанных со строительством, ремонтом, монтажными и отделочными работами. Современная промышленность предлагает большое разнообразие болтов анкерного типа, требования к параметрам и характеристикам которых оговариваются положениями соответствующего ГОСТа.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Какие бывают виды анкеров — их конструкция и области применения
Кормушки для птиц из пластиковых бутылок
Кормушка для птиц из 5 литровой бутылки 200 фото, пошаговые инструкции
