В системе противопожарной защиты зданий и сооружений особое место занимают конструкции, обеспечивающие безопасную эвакуацию и локализацию опасных факторов. Люк противопожарный представляет собой металлическую дверцу, встраиваемую в горизонтальные или вертикальные ограждающие конструкции и препятствующую распространению огня, дыма и токсичных продуктов горения между смежными помещениями. Такие изделия относятся к категории заполнения проёмов и подлежат обязательной сертификации на соответствие требованиям пожарной безопасности. Специалисты проектных организаций включают их в разделы рабочей документации наряду с противопожарными дверями, воротами и завесами.
Назначение и классификация изделий
Основная задача противопожарного люка — сохранение целостности ограждающей конструкции в условиях пожара в течение нормируемого времени. В зависимости от места установки различают люки для кровли, чердачных помещений, технических этажей, кабельных шахт и подвалов. Кровельные модели, которые иногда называют выходными люками на кровлю, обеспечивают доступ к крыше для обслуживания инженерных систем и одновременно выполняют функции дымоудаления. Технические люки монтируются в перекрытиях и служат для прохода в подпольное пространство или кабельные туннели.
Классификация изделий строится на нескольких признаках. По пределу огнестойкости выделяют конструкции с нормируемыми показателями от EI 30 до EI 120, где буква E обозначает потерю целостности, а I — потерю теплоизолирующей способности. По типу привода различают механические люки с ручным открыванием, электромеханические с дистанционным управлением и автоматические, срабатывающие по сигналу пожарной сигнализации. По материалу короба и полотна преобладают стальные конструкции с теплоизоляционным заполнением из базальтовой или минеральной ваты.
Отдельную группу составляют люки с подсветкой и датчиками положения, которые интегрируются в систему автоматизации здания. Такие решения позволяют контролировать состояние проёма в реальном времени и получать уведомления о несанкционированном вскрытии. В профессиональной среде такие изделия называют «умными» люками, хотя формально они относятся к классу инженерного оборудования.
Конструктивные элементы и материалы

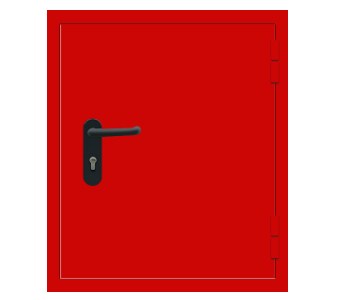

Типовой противопожарный люк состоит из металлической коробки, полотна, петель, запорного механизма и уплотнителя. Коробка изготавливается из холоднокатаной или горячекатаной стали толщиной от одного до трёх миллиметров. Полотно может быть односторонним или двусторонним, с рёбрами жёсткости и внутренним заполнением. Для повышения огнестойкости применяются терморасширяющиеся прокладки, которые при нагреве вспениваются и перекрывают зазоры между полотном и коробкой.
Запорные механизмы бывают механическими, электромеханическими и магнитными. Механические защёлки и ригели обеспечивают надёжную фиксацию, но требуют физического усилия для открывания. Электромагнитные замки удерживают полотно в закрытом состоянии и автоматически отпускают его при снятии питания или по команде от системы пожарной сигнализации. Петли выполняются усиленными, с возможностью регулировки и защитой от коррозии. Уплотнители изготавливаются из термостойкой резины или силикона и обеспечивают герметичность по всему периметру.
- Коробка — несущий элемент, воспринимающий нагрузку и обеспечивающий геометрию проёма.
- Полотно — подвижная часть, заполненная теплоизоляционным материалом.
- Петли — шарнирные узлы, рассчитанные на многократное открывание.
- Замок и ригели — устройства фиксации и запирания полотна.
- Уплотнитель — термостойкий контур, препятствующий проникновению дыма.
- Терморасширяющаяся лента — материал, увеличивающийся в объёме при нагреве.
Нормативные требования и сертификация
Проектирование и монтаж противопожарных люков регламентируются строительными нормами и правилами, а также техническими регламентами о требованиях пожарной безопасности. Изделия подлежат обязательной сертификации, по результатам которой выдаётся документ, подтверждающий соответствие заявленному пределу огнестойкости. Испытания проводятся в аккредитованных лабораториях на специальных печах, где моделируется стандартный температурный режим пожара.
При приёмке конструкции на объекте проверяется наличие сертификата, паспорта изделия и инструкции по монтажу. Особое внимание уделяется соответствию габаритов проёма и люка, качеству сварных швов, отсутствию повреждений уплотнителя и работоспособности запорных механизмов. Монтаж должен выполняться специализированной организацией с соблюдением технологии: зазоры заполняются негорючим материалом, крепление осуществляется анкерами, а примыкания герметизируются.
В процессе эксплуатации проводятся периодические проверки технического состояния. Регламент обслуживания включает визуальный осмотр, проверку плавности хода полотна, смазку петель и тестирование автоматики. Результаты осмотров фиксируются в журнале, который хранится у ответственного за пожарную безопасность лица. Нарушение регламента может привести к отказу конструкции в критический момент и создать угрозу для жизни людей.
Особенности монтажа и интеграции в системы безопасности
Установка противопожарного люка требует учёта ряда факторов. Прежде всего, необходимо обеспечить жёсткость несущей конструкции: если люк монтируется в гипсокартонную перегородку, требуется усиление каркаса. При установке в бетонное перекрытие используется закладная рама, которая бетонируется или крепится к несущим элементам. Зазор между коробкой и строительной конструкцией заполняется минеральной ватой и закрывается специальными штукатурными составами.
Интеграция люка в систему противопожарной автоматики предполагает подключение к шлейфу сигнализации и блоку управления. При срабатывании датчиков дыма или тепла автоматика подаёт сигнал на открывание или закрывание полотна в зависимости от логики работы системы. В некоторых схемах предусмотрена блокировка с системой дымоудаления, что позволяет организовать направленное удаление продуктов горения. Все соединения выполняются в соответствии с проектом и проверяются на работоспособность при пусконаладке.
- Подготовка проёма — проверка геометрии, очистка поверхностей, разметка креплений.
- Установка коробки — выставление по уровню, фиксация анкерами или закладными элементами.
- Заполнение зазоров — использование негорючей минеральной ваты и герметика.
- Монтаж полотна — навешивание на петли, регулировка зазоров и плавности хода.
- Подключение автоматики — соединение с сигнализацией и проверка срабатывания.
- Пусконаладка — тестирование в режиме открывания и закрывания, оформление акта.
Обслуживание и типичные неисправности
В процессе эксплуатации противопожарные люки могут подвергаться воздействию влаги, пыли и перепадов температур. Наиболее частые неисправности связаны с заклиниванием петель, износом уплотнителя и отказом электромагнитных замков. Для предотвращения коррозии металлические поверхности окрашиваются специальными составами, устойчивыми к агрессивным средам. Регулярная смазка трущихся узлов продлевает срок службы и обеспечивает лёгкость открывания.
Если люк оборудован автоматикой, необходимо периодически проверять работу датчиков и блока управления. При отключении электроэнергии некоторые модели переходят в аварийный режим и открываются вручную. Важно, чтобы путь к люку был свободен, а на полотне отсутствовали посторонние предметы. Запрещается заваривать или блокировать запорные механизмы, а также изменять конструкцию изделия без согласования с проектной организацией.
Своевременное обслуживание и внимание к деталям позволяют сохранить работоспособность противопожарного люка на весь срок эксплуатации. Эти конструкции являются неотъемлемой частью системы безопасности и требуют такого же ответственного подхода, как и другие элементы противопожарной защиты здания.
