Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Установка опалубки своими руками

Правильно сделанный каркас для фундамента поможет не только сэкономить много денег на покупке бетона, но и значительно упростить процесс армирования. Если она у вас уже есть, этот этап можно пропустить и переходить сразу к армированию, если отсутствует, тогда рассмотрим пошаговую инструкцию.

ШАГ 1: выбор материала. При небольшой высоте фундамента подобрать материал достаточно легко: фанера, дерево, ОСБ-плиты, ДПВ. Основное требования – прочность материала. Для высоких фундаментов (от 150 см) используют только металл, поскольку давление бетона будет значительным и дерево может подвести.

ШАГ 2: подготовка основания. Допустим, у нас есть траншея, которая соответствует нормам, теперь необходимо уплотнить основание. Насыпаем слой песка 150 мм, заливаем водой, затем 4-5 сантиметров бетона, чтобы выровнять поверхность. Не забывайте о коммуникациях, сделать их надо на этапе опалубки и армирования фундамента дома, нельзя забывать о закладных трубах в нужных местах, иначе придется долго работать перфоратором и нарушать монолитность фундамента.

ШАГ 3: имея проект строительства, устанавливаем колышки по периметру траншеи точно на ширину будущего фундамента, они будут удерживать низ опалубки, ставим распорки не ниже 70% высоты конструкции (сама распорка в 2 раза больше высоты фундамента). Не помешает изготовить 3-4 контрольные рейки на ширину фундамента, по которым можно будет измерять отклонения ширины.

Совет мастера: забивать гвозди надо изнутри опалубки в распорки и колышки, чтобы потом можно было без проблем все снять. В ином случае придется разламывать деревянные брусья или спиливать шляпы, поскольку торчащие гвозди бетонируются. Если фундамент от 150 см и выше, рекомендуется связка опалубок проволокой в шахматном порядке через 1 м.

Опалубка должна быть максимально жесткой, зазоры между элементами конструкции не более 0.3 см, чтобы при заливке фундамента не вытекала жидкая смесь, иначе прочность фундамента будет снижаться в арифметической прогрессии.

Она должна выдерживать солидные нагрузки и удерживать свою форму после заливки цемента, только так можно будет сделать монолитный фундамент для дома, который прослужит десятки лет.

Важно: внутреннюю часть опалубки надо смазать техническим маслом или другими нефтепродуктами (подойдет отработка), чтобы она легче отклеивалась от бетона после его отвердевания. Вы сможете использовать ее много раз. Фотографии опалубки ленточного фундамента

Фотографии опалубки ленточного фундамента

↑ Ленточный фундамент: плюсы и минусы

В качестве базового материала для ленточного основания используют бетон. Этот стройматериал применялся ещё в Древнем Риме, и активно использовался в качестве основы при возведении зданий. Приблизительно 200 лет назад застройщики решили увеличить прочность бетона. В результате был создан железобетон, совмещающий в себе полезные характеристики стальных прутьев и бетона. Благодаря фундаменту из стали и бетонного раствора появилась возможность создания прочных, надёжных и красивых строений. Добавление стальных прутьев в бетон при возведении фундамента назвали армированием.

Проектируя загородный дом, в большинстве случаев используют ленточный фундамент в качестве основы. На создание этого основания уходит приблизительно 25-30% от бюджета на строительство дома.

Плюсы ленточного основания:

  1. Фундамент ленточного типа считается в строительстве одним из самых надёжных. Связывают это с тем, что все применяемые нагрузки на фундамент распределяются равномерно.
  2. Конструкцию легко возвести и заполнить раствором.
  3. Возможно использование фундамента для построек с подвальным помещением и перекрытиями из тяжёлых материалов (железобетон и монолит).
  4. Такой тип основания без проблем можно утеплять, изолировать от насыщения влагой.
  5. Для возведения фундаментного сооружения редко применяется спецтехника.
  6. Фундамент долговечен, если соблюдаются правила строительства.

Как и все основания, ленточный фундамент имеет и свои минусы:

  1. Требуется заранее провести анализ грунта, чтобы учесть его поведение при промерзании в зимние месяцы.
  2. В сравнении с некоторыми основаниями – высокая стоимость и большой объём земляных работ.
  3. Готовится фундамент долго, приходится ждать затвердения бетона для продолжения строительства.
  4. Возможность использования этого типа основания только на плотных и каменистых почвах.
  5. Не подходит для возведения на проблемном грунте (влажном, торфяном или пучинистом). На таких почвах фундамент нужно заливать на большую глубину, что приведёт к большим расходам.

Форма для ленточного фундамента соответствует плану постройки. Основание является замкнутой конструкцией, и прокладывается по всему периметру здания, обязательно под несущими стенами и внутренними перегородками.

Виды ленточного фундамента

Есть несколько видов этого типа фундамента, все они различны по технологии возведения и глубине закладки в грунт.

  1. Цельнолитой фундамент – это железобетонная лента, которая возводится из бетонного раствора с предварительным армированием. Основание равномерно распределяет все нагрузки на почву. Чтобы увеличить срок эксплуатации основания и устойчивость к нагрузкам, выбирают качественную арматуру.
  2. Сборный фундамент. Создаётся из заранее заготовленных или приобретённых бетонных блоков. Этот вид отличает долговечность и высокая прочность. Устойчивость повышают с помощью применения железобетонных подошв. Их устанавливают на песчаную подушку, сверху монтируются сами бетонные блоки. Данный вид фундамента используют в малоэтажном строительстве.
  3. Мелкозаглубленное основание. Его закладывают выше уровня, на котором промерзает почва. Глубина закладки не больше 50 см. Если используется этот вид основания, то по всему периметру выполняют утепление, которое сведёт к минимуму воздействие природных факторов.
  4. Заглубленное основание. Закладка выполняется на глубину, которая на 15-20 см ниже того уровня, где проходит линия промерзания почвы. Фундамент этого типа обустраивают с армированным поясом.

Виды инструментов для вязания арматуры

Строители с опытом утверждают, что неважно, каким приспособлением для вязки арматуры пользуется специалист при подготовке каркаса под бетонирование. В этом процессе важно умение, а поэтому тратить деньги на дорогое оборудование не стоит. Умелому монтажнику будет достаточно обычного крюка для вязания арматуры

Вязальные крюки бывают трех видов

Умелому монтажнику будет достаточно обычного крюка для вязания арматуры. Вязальные крюки бывают трех видов.

Обычные

Самый простой и дешевый инструмент, но при этом он очень эффективен в опытных руках. Промышленным образом его изготавливают из стальной проволоки, загибая в нескольких точках под нужным углом и затачивая конец на конус. Стержень свободно вращается в ручке.

Такая форма была выработана годами практики, и как оказалось, самые простые решения – самые эффективные.

Полуавтоматические

Вязальный крючок для арматуры полуавтоматического типа заметно повышает производительность труда при сборке каркасов.

Автоматические

Это устройство разработано для выполнения больших объемов работ профессиональными строителями, но, ввиду большого количества нареканий, автоматический крючок не пользуется популярностью на стройке. Основные претензии связаны со следующими недостатками:

  • автоматический крючок слишком тяжелый, для работы с ним нужна большая физическая сила;
  • для вязки каркаса автоматом используется можно использовать лишь вид проволоки;
  • при смещении прутков относительно друг друга, автомат может давать осечки и не завязывать проволоку в нужном месте;
  • при подготовке автомата к работе, тратится много времени на установку катушки с проволокой;
  • стоимость аппарата очень высокая;
  • использовать автомат в дождливую погоду нельзя.

Учитывая внушительный список недостатков, становится понятно, почему строители отказываются от механического способа вязки арматуры. На практике, если строители хотят механизировать процесс, они используют шуруповерт и самодельную насадку в виде крючка.

Популярные статьи  Забор из поликарбоната своими руками: пошаговые инструкции и фото к ним

Чтобы самостоятельно изготовить крючок для вязки арматуры, потребуются следующие инструменты и материалы:

  • электрод диаметром 4 мм или стальной пруток, толщиной 4 мм;
  • отрезок шланга или готовая рукоятка от другого инструмента;
  • точильный станок;
  • тиски.

Подготавливать чертеж для слесаря не нужно, т.к. конструкция ручного крючка довольно простая, его изготовит любой работник сам.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно. На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Предлагаем ознакомиться: Скважина в бане зимой

Ручной

Фото покупного крючка. Ручка вращается свободно.Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм. Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Материалы и инструменты для вязки арматуры

Учитывая то, что арматурный пояс придает всей конструкции устойчивость, воспринимая существенную долю нагрузки, от его качественного выполнения зависит многое.

Как все же правильно вязать арматуру для ленточного фундамента? Принято понимать, что для создания каркасной основы необходимы стальные прутья. Строители предпочитают пользоваться следующими типами арматурной стали, разделяющейся по:

  • материалам изготовления. Железные прутья считаются классическим вариантом, неоднократно испытанным в деле. Их разделяют на шесть групп по уровню прочности, материал гнется и сваривается. Прутья композитные содержат в себе волокна базальта, углерода, стекла и арамида. Этот тип материала отличается более легким весом, приемлемой стоимостью, не ржавеет, не гнется и не подвергается сварным работам;
  • профилям. Гладкопрофильную чаще используют вместо перемычек для соединений. Прутовая саль, имеющая периодический профиль, различается рельефностью, с помощью которой улучшается сцепляемость с раствором.

Для правильной вязки потребуются специальные инструменты. Если соблюдать правила вязки, то можно добиться более надежного соединения, чем сварка. Показатель прочности в соединительных узлах не понизится, помощь опытного сварщика не потребуется, все работы выполняются непосредственно в опалубочной конструкции или в непосредственной близости.

Разберемся, чем можно связывать арматуру для фундамента. При проведении таких работ можно пользоваться:

  • вязальным пистолетом. Наиболее быстрый метод. Устройством неудобно работать в труднодоступных участках, да и проволоку, предназначенную для вязки, он расходует в больших количествах. Основной недостаток инструмента – высокая стоимость. Если использовать приспособления китайского производства, то одного пистолета хватит на 1 основание;
  • крючком для вязки. Напоминает изогнутый и заточенный гвоздь, имеющий вместо шляпки рукоятку. В интернете можно найти материалы, как вязать арматуру шуруповертом, используя такой крючок в качестве насадки. Винтовые крючки промышленного изготовления работают эффективно, но процесс замедляют, оставляя длинноватые хвостики;
  • народными средствами. При небольших рабочих объемах и отсутствии специальных инструментов, допускается применение плоскогубцев или самодельного крючка, подготовленного из подходящего гвоздя. Качество работ будет не самым лучшим, подобная схема вязки арматуры для ленточного фундамента должной прочности не даст.

Конструкционные стержни различают по предназначению:

  • рабочие прутья. Продольные элементы арматуры, расположенные вдоль ленточного основания;
  • хомуты. Бывают поперечными, вертикальными и горизонтальными, соединяю каркасную конструкцию в одно целое.

Чтобы знать, как правильно вязать арматуру для строительства основания под частный дом, необходимо знать определенную схему работ:

  • используют композитные или сальные прутья с диаметром в 11 – 14 или в 12 – 18 мм, профилем периодического типа;
  • прутья выкладываются с нахлестом, соединяются горизонтальными элементами. Для мелкозаглубленного основания достаточно двух слоев по 2 – 4 стержня, в других конструкциях устраивают три слоя. Промежутки между прутьями не должны превышать тридцати – сорока сантиметров;
  • вертикальными элементами поддерживают верхние и нижние слои, размещают их с шагом в сорок – девяносто сантиметров. Нагрузка на них приходится небольшая, для изготовления подойдет материал с диаметром в 6 – 11 мм;

выполняется защита от воздействия коррозии. Каркас полностью должен быть залит бетоном, от верхнего края опалубки его должно отделять не менее шести – восьми сантиметров. Устраивая фундамент под частный дом, для вязки арматуры используют крючок.

Как правильно вязать арматуру, мы уже знаем. А сколько ее потребуется для устройства фундамента? Объем материала определяется на основании:

  • размеров фундаментной основы;
  • схемы, определяющей, как связать стальные прутья. Она включает в себя число слоев и продольно расположенных прутьев по всей ширине.

Расчет количества материала

Для расчета основного материала, то есть рифленой арматуры для продольных элементов каркаса, а также легкой арматуры для перемычек осуществляется при помощи специальных онлайн калькуляторов. Но для точной сметы необходимо посчитать еще и расход дополнительных материалов.

Проволока

Обычно при обустройстве фундаментов применяется отожженная проволока стальная, марки ВР с диаметром от 1,2 до 1,8 мм. Для расчетов расхода проволоки тоже может быть применен калькулятор. Однако при вязке проволочные отрезы могут рваться или теряться.

строители рекомендуют закупать проволоку с большим запасом – от 50%.

Например, нужно построить здание с каркасом из 4 продольных прутьев. Общая длина фундаментной ленты будет равна 150 метрам. Шаг между поперечинами – 30 см.

Количество внешних и внутренних углов – 4. Количество участков примыкания ленты – 2. В результате расчетов выясняется, что вязка должна будет проводиться в более чем 2000 точках.

При учете, что на каждое соединение пойдет 30 см проволоки диаметром 1,2 мм получается, что минимальный расход будет около 5,5 кг. Значит с запасом нужно закупить не менее 10 кг проволоки.

Пластиковые хомуты

Пластиковые хомуты рассчитываются по количеству соединений с небольшим запасом в 10-15%. Если предполагается 2100 соединений, следует закупить минимум 2350 хомутов. Они стоят дорого, а другого применения для них в строительстве нет. Поэтому при большем расходе лучше докупить недостающее количество.

Дополнительные детали для фиксации — «бобышки»

Шаг установки бобышек примерно как у поперечин. Но устанавливаются они обычно только в одной или в двух плоскостях – под основанием каркаса или по бокам от него.

Поэтому расход их меньше, чем расход проволочных или пластиковых вязальных материалов. Так, если при установке каркаса из 4 продольных прутьев будет произведено 2100 вязок углов, то точек установки бобышек под каркас будет в 2 раза меньше.

Видео

Схемы и приемы

Перед тем как вязать арматуру, надо понимать, что не всегда можно использовать простые схемы вязки. Ведь фундаментные конструкции подвергаются подчас огромным нагрузкам, исчисляемым сотнями тонн. Поэтому и способы крепления надо использовать более сложные.

Популярные статьи  Выбор цвета дивана с учетом особенностей интерьера, популярные решения

Посмотрите на фото ниже, где показана одна из схем вязки арматуры. Она отличается от остальных тем, что сложенная вдвое проволока как бы делает двойную петлю, с помощью которых происходит прижим одного прутка к другому. Таким способом связывать элементы каркаса не совсем удобно, но это эффективная схема, гарантирующая высокую прочность соединения. При этом надо отметить, что в поперечном направлении стержни соединены прочно, а в продольном есть свобода смещения. Таким способом обычно связывают арматуру в углах фундаментной конструкции.

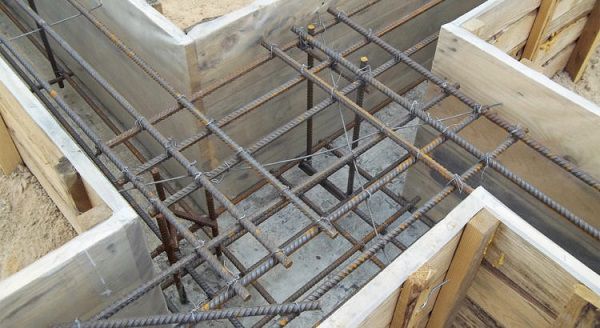

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

К простым способам обвязки можно еще отнести и другую технологию:

  1. В двойную петлю вставляется один свободный конец проволоки.
  2. Делается два оборота крючком.
  3. Затем вставляется второй конец в петлю.
  4. Делается необходимое количество оборотов для зажима двух прутков.

Армирование углов

К армированию в углах надо подходить с особым вниманием, потому что эти участки самые нагружаемые, в них образуются разряжения высокой величины. Поэтому соединение арматуры в них производится по специальным схемам, в которых часть элементов конструкции в одной траншеи заходит в соседнюю с перехлестом сопряженных концов. Чтобы было понятно, о чем идет речь, вот несколько фотографий, на которых обозначены возможные способы соединения двух смежных участков армирующего каркаса

Чтобы было понятно, о чем идет речь, вот несколько фотографий, на которых обозначены возможные способы соединения двух смежных участков армирующего каркаса.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Обратите внимание, что в этих двух схемах четко определены различия. Если в первой перехлест и соединение двух каркасов происходит за счет продольной арматуры, которую сгибают и направляют в соседнюю траншею, то во второй связка производится Г — образным хомутом, изготовленным из той же арматуры, что и продольные элементы армирующего каркаса. При этом необходимо понимать, что угловые элементы всегда усиливаются вертикальной и продольной арматурой или специальными П — образными хомутами из стержней, что и вертикальные элементы

Вяжется арматура для фундамента в углах конструкции хомутами или проволокой

При этом необходимо понимать, что угловые элементы всегда усиливаются вертикальной и продольной арматурой или специальными П — образными хомутами из стержней, что и вертикальные элементы. Вяжется арматура для фундамента в углах конструкции хомутами или проволокой.

Необходимо обратить внимание и на тот факт, что ближе к углам сооружения шаг установки вертикальных и поперечных прутков уменьшается до половины основного расстояние между ними. Это в первую очередь усиливает конструкцию. Конечно, это материальные затраты, но без дополнительного упрочнения говорить о высокой надежности конструкции не приходится

Конечно, это материальные затраты, но без дополнительного упрочнения говорить о высокой надежности конструкции не приходится.

На фотографии выше показаны всего лишь две схемы вязки арматурных стержней в углах ленточного фундамента. Их намного больше, и у каждой своя специфика проведения работ, своя точная технология стыковки и вязки.

Классификация

Изделия отличаются классом прочности. В ходе устройства фундамента домов коттеджного типа и других одноэтажных сооружений чаще используют металлические, классов А240 и А400 (А500С).

Также различают арматуру:

  • Стержневого или проволочного вида.
  • Периодического или гладкого профиля.

Проволочную, согласно технологии, используют для хомутов, вязки каркаса и т.п. В качестве рабочей применяются только стержни. А периодический профиль обеспечивает лучший контакт с бетоном, включая его в совместную работу. От гладкопрофильной бетон может отслоиться.

Арматура подразделяется на:

  1. Рабочую (чаще – продольная) – главная, необходима для восприятия основных усилий от нагрузок, классом А400 или А500. Обычно диаметр ее больше остальных.
  2. Конструктивную – служит для распределения нагрузок по прутьям, для включения их в совместную работу. Для пространственных связей зачастую используются хомуты.
  3. Монтажную – для облегчения пространственной сборки каркасов и выравнивания в проектное положение перед бетонированием.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Особенности армирования

При просадке грунта, в зависимости от того, случилось это по краям основания или посередине – растягивающие напряжения в теле конструкции могут возникнуть как сверху, так и снизу. Поэтому по правилам необходимо создать два пояса, в верхней и нижней части фундамента соответственно. Пояса состоят из нескольких прутьев рабочей арматуры, согласно инструкции их необходимо объединить между собой поперечными связями или хомутами, которые должны обхватывать продольные стержни с внешней стороны.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Конструктивные правила к армированию, изложенные в СП 63.13330.2012 в пункте 10.3, направлены на то, чтобы максимально обеспечить совместную работу арматуры с бетоном, а именно:

  1. Защитный слой бетона. Его величина должна быть такой, чтобы свободно можно было выполнить стыки стержней, и достаточной для предохранения от внешней среды (во избежание образования ржавчины). Для фундаментов, залегающих ниже поверхности грунта, минимальный защитный слой бетона составляет 4 см, чаще применяют 5, для рабочей арматуры он может достигать 7 см.
  2. Расстояние в свету. Между прутьями должны быть обеспечены зазоры, которые не будут препятствовать укладке бетонной смеси (она густая, и зачастую со щебнем или другим наполнителем, зазор между стрежнями должен быть больше фракции наполнителя, и такой, чтобы раствор беспрепятственно заполнял все пространство, без образования пустот). Расстояние между прутками в свету не должно быть меньше самого большого из используемых диаметров стержня, при этом не менее 50 мм для нижней арматуры, и не менее 25 мм для верхней.
  3. Продольная армировка. Расчет сводится к определению ее процента в теле конструкции. Общая площадь сечения рабочих прутьев должна составлять не менее 0,1% от площади сечения фундамента. Для 120х50 см=6000 см2, 0,1% от него – 6 см2. Теперь подбирается диаметр по сечению, например, это может быть 6 прутков 12 (по 3 штуки в верхнем и нижнем поясе) или 4 с d=14 (по 2 вверху и внизу). На участках Т-образного примыкания процент армирования рекомендуется увеличить до 0,4%.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

В таблице приведена площадь поперечного сечения согласно ГОСТ 5781-82:

Диаметр 6 8 10 12 14 16 18 20
Поперечное сечение см2 0,283 0,503 0,785 1,131 1,54 2,01 2,54 3,14

Шаг между прутьями – не более 400 мм. По верхнему и нижнему поясу фундамента должно быть заложено по 2 рабочие арматуры как минимум, связанных между собой хомутами или отдельными поперечными стержнями, обычно меньшего диаметра.

  • Поперечное армирование. В вязаных каркасах диаметр должен быть не менее 6 мм, а также не менее 0,25 от продольных прутьев. Шаг – не более 15 диаметров.
  • Соединения. Стыки можно закреплять при помощи вязальной проволоки, сварки или муфт. Для снижения потерь по прочности при продольном соединении рекомендуется делать перепуск не менее чем на 250 мм в одну сторону. Сварные соединения нужно производить согласно ГОСТ 14098. При соединении муфтами – они должны быть той же несущей способности, что и арматура.
  • Гнутые стержни. Во избежание разрушения прутов и бетона в этих местах существуют требования по минимальным диаметрам ее загиба.

Для периодического профиля диаметр загиба должен быть не менее 5 диаметров самой арматуры, а для гладкопрофильной – не менее 2,5.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Несколько слов об особенностях ленточного фундамента

Ленточный тип фундамента можно смело назвать универсальным, наиболее распространённым, дающим возможность возведения зданий из практически любых строительных материалов. Повсеместное использование этой конструкции основания объясняется в том числе и значительной экономией средств, простотой и доступностью её самостоятельного обустройства, а также тем, что ленточный фундамент всесторонне испытан очень широкой практикой его многолетней эксплуатации.

Ленточный фундамент по праву занимает лидирующие позиции, как наиболее популярный у застройщиков тип основания для зданий

Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту. Эти параметры зависят от проекта будущего здания – размеров стен и материала, из которого планируется возвести стены, общей массивности строения, состояния грунтов на участке застройки и целого ряда других важных факторов. Но в любом случае ленточный фундамент устанавливается по периметру будущего строения, имеет замкнутый контур, который и предназначается для дальнейшего возведения несущих стен. При необходимости этот вид фундамента дополняется внутренними перемычками, которые становятся основой для возведения на них внутридомовых капитальных перегородок.

Популярные статьи  Какие радиаторы отопления выбрать – алюминиевые, стальные или чугунные

Глубина залегания подошвы ленты может существенно различаться, в зависимости от конкретных обстоятельств. Так, при неустойчивых верхних слоях грунта на участке ведения строительства, подошва ленточной основы полностью заглубляется ниже уровня промерзания или же исполняется в сочетании со свайным фундаментом. Если же грунт плотный, или же тогда, когда планируется строительство небольшого по общей массе здания, то вполне можно обойтись малозаглубленным ленточным фундаментом.

Фундаментная лента может быть глубокого или малого заложения, иногда усиливается дополнительно монолитными сваями

Как бы то ни было, требования к полноценному и качественно исполненному армированию равнозначно важны для любой разновидности ленточного фундамента. Только при таком условии основа оптимизирует нагрузку от стен дома на грунт по всему периметру строения, что минимизирует риск проседания здания, перекос и деформацию всех его составляющих строительных конструкций.

Нужно ли армировать ленточный фундамент?

Бетон — специфический материал, способный свободно выдерживать очень высокие нагрузки на сжатие, но обладающий низкой устойчивостью к нагрузкам на растяжение. Если к бетонной ленте приложить изгибающее усилие, то одна поверхность окажется под давлением, а противоположная ей — под растяжением.

В результате лента треснет и переломится. Избежать этого поможет каркас из арматуры, прочного прутка из металла или композитных материалов, поверхность которого покрыта небольшим рифлением для улучшения сцепления с бетоном.

Арматура — это пространственная решетка из прутков, расположенных внутри ленты на небольшом расстоянии от внешних краев бетона (обычно 5-10 см, в зависимости от размера), принимающих на себя нагрузки на растяжение.

Без нее даже относительно небольшое изгибающее усилие разорвет ленту, что фатальным образом отразится на состоянии стен дома. Без арматурного каркаса основания не делаются.

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Типичные ошибки армирования ленточного фундамента собственными руками

Касательно углов. Главную проблему обычно представляет укладывание стержней угла крест-накрест. В таком случае зачастую возникают разнообразные трещины.

Касательно гидроизоляционного материала. Зачастую при выполнении работ забывают о применении гидроизоляции. В таком случае вода может со временем вымывать цемент и делать имеющийся бетон менее прочным и устойчивым.  Помимо этого, неприятным последствием может стать появление так называемых усадочных трещин.  Поэтому рекомендуется тщательным образом прикреплять гидроизоляционный слой к опалубке с целью устранения формирования нежелательных складок, а также впадин в фундаменте.

Касательно заливки бетона. Во многих случаях бетонная смесь не доходит прямо  до краев при заполнении ленточного фундамента.  Долив при этом выполняется зачастую только спустя пару дней. Причем такая технология армирования ленточного фундамента  уже не предполагает конструкцию из монолита. В таком случае конструкция схожа с двумя обыкновенными балками с так называемым  однослойным армированием, объединенных  между собой с использованием скрепления слоев имеющейся бетонной смеси, а также  поперечной арматуры.  В целом, заливка бетона должна быть беспрерывной (с максимальным интервалом в два часа).

Касательно вентиляции. Типичные ошибки проявляются также в процессе монтажа, а также эксплуатации продуктов для вентиляции холодного подполья. Выполняют их с использованием труб с  диаметром 10 см. Минимальная площадь, необходимая для продуха, должна составлять примерно 0,05 м2 (20 на 25 см).  Причем эти продухи не должны закрываться в зимний период. Ведь в таком случае процесс вентиляции будет нарушен,  а конструкции начнут гнить.

Возможные ошибки и как исправить

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками
Малый напуск арматуры или его отсутствие в каркасе недопустим, так как в процессе бетонирования костяк может двигаться. Это может привести к нарушению готового изделия. Лучше оставлять припуски по 200 мм.

Сварка элементов или связывание неподходящим материалом, например, веревкой недопустимы.

Сварка делает узел крепления хрупким, а веревка не обеспечивает достаточной прочности соединения.

Армирование углов без напусков. Армирование углов внахлест хлыстом может привести к быстрому разрушению и неравномерному переходу нагрузок между двумя частями фундаментной конструкции. Для решения проблемы включаются добавочные гнутые элементы.

Необходимая проволока

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками
При выборе проволоки необходимо учитывать следующие факторы:

  • Класс точности изготовления. Класс точности определяется способом производства. Существует проволока более высокого класса точности, ее отклонение фактического размера, диаметра, от заявленного производителем по всей длине проволоки меньше, чем у проволоки более низкого класса точности. Однако для вязания арматуры класс точности особого значения не имеет.
  • Способ проката проволоки. Существует два типа проката: холоднокатаный и горячекатаный. Холоднокатаный прокат выкатывается прессами из заготовок без нагрева. При горячекатаном способе прокатная сталь выкатавывается в разогретом состоянии, что придает большую прочность.
  • К какой группе по прочности на разрыв принадлежит проволока (существует первая и вторая группа);
  • Степень коррозионной стойкости. По этому признаку существует только одно отличие – присутствует ли оцинкованное покрытие на проволоке или нет.

Критерий выбора проволоки весьма прост, нужна проволока, которая так и называется — «вязальная». Она имеет полный набор необходимых характеристик: достаточную мягкость при заявленной прочности, устойчивость к истиранию и надежность при закреплении.

Оцинкованную проволоку считают излишеством. Оптимальный диаметр вязальной проволоки 1,2-1,4 мм. На проволоку диаметром 1,6-2 мм уходит много сил, в результате чего стройка замедляется, а единичка слишком слаба, она просто будет лопаться.Внимательно нужно следить за тем, чтобы соединение арматуры после завязывания узла оставалось жестким: во время заливки каркас должен оставаться неподвижен. Это обеспечит надежность конструкции после застывания. Проверить жесткость соединения арматуры нужно касанием прутьев – если они жестко закреплены, то ходить не будут, значит, все в порядке. Пробовать на прочность сам узел не следует, иначе есть риск разболтать вязку.Длина проволоки, рекомендуемая для одной точки вязки, составляет от 30 до 50 см. Сама проволока стоит крайне дешево – порядка 50 р. за 100 метров. Чтобы избежать ее недостатка в неподходящий момент по причине утери или излишнего расхода, рекомендуется покупать ее с двойным запасом. 100 рублей за 200 метров, это совсем недорого.

Для плитного

Каркас из арматуры для фундамента может иметь вид двухмерной плоскости, сетки, сформированной из прутьев арматуры. Второй вариант — объемный, в виде двух сеток из перекрещивающейся арматуры, расположенных одна над другой и соединенных поперечными стержнями.

Арматура – от 12 мм и выше, вплоть до 16 в частном домостроительстве. Размер ячейки сетки составляет 200х200 мм. Расстояние от нижнего арматурного пояса до подушки (или утеплителя) – 50 мм. Верхний пояс также защищается от внешних воздействий 50-миллиметровым слоем бетона.

Как вязать пластиковую арматуру для фундамента смотрите здесь.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками
Крыльцо дома своими руками: поэтапная пристройка к дому
