Как сделать односкатную крышу – пошаговая инструкция

Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.

Проект и расчеты

Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.

Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.

Мауэрлат односкатной крыши и фронтоны

Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.

Устройство стропильной системы односкатной крыши

На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.

Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.

Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:

  • Брус — шаг составляет от 1,5 до 2 метров;
  • Одинарная доска — от 0,6 до 1,3 м;
  • Спаренная доска — от 1 до 1,75 м.

На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.

Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.

Обрешетка односкатной крыши

После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.

Монтаж пароизоляции и кровельного материала

На обрешётку укладывают пароизоляцию

Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки. В последнюю очередь устанавливают кровельный материал

Технология его укладки может быть разной в зависимости от вида материала

В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.

Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.

Базовая схема построения односкатной стропильной системы крыши

Итак, две точки опоры стропильной ноги. Одна из точек (В) расположена выше другой (А) на определенное значение превышения. h). За счет этого создается уклон ската, который выражается углом α.

Таким образом, как уже отмечалось, в основе построения системы лежит прямоугольный треугольник АВС, в котором основанием является расстояние по горизонтали между точками опоры (.) – чаще всего это длина или ширина возводимой постройки. Второй катет – превышение h. Ну а гипотенузой становится длина стропильной ноги между точками опоры – L. Угол при основании (α) определяет крутизну ската кровли.

Теперь рассмотрим основные аспекты выбора конструкции и проведения расчетов несколько подробнее.

Каким образом будет создаваться необходимый уклон ската?

Принцип расположения стропил односкатной кровли – параллельно друг другу с определенным шагом, с необходимым углом уклона ската – общий, но достигаться это может различными способами.

Расчёт элементов кровли

Расчёт односкатной крыши – это в основном расчёт стропил и обрешётки. Со стропилами все проще. В зависимости от нагрузок выбирается сечение досок или брусов и шаг их установки. Второй показать варьируется в диапазоне 60–100 см. При этом используются доски толщиною 50 мм, а также сдвоенный пиломатериал.

Здесь необходимо понимать, что чем толще стропильные ноги и меньше расстояние между ними, тем сильные нагрузки односкатная крыша будет выдерживать. Но при этом увеличится себестоимость конструкции. Хотя при таком соотношении кровельные односкатные конструкции встречаются редко. В основном это стропильная система из досок 50х150 мм с монтажным шагом 60–70 см.

Стропильная система односкатной крыши: особенности и калькулятор

Теперь, что касается размеров обрешётки. На это опять-таки влияет вес кровельного материала, а также его несущая способность. К примеру, если крыша покрывается профнастилом Н40, то шаг обрешётки не превышает 1 м. Если укладывается марка Н140, то шаг можно увеличить до 3 м. Все дело в том, что несущая способность у первого в несколько раз ниже, чем у второго.

Для штучных покрытий или металлочерепицы используется обрешётка, элементы которой укладывают так, чтобы профили кровельного настила ложились верхним и нижним краем на рейки. Для мягких материалов требуется сплошная обрешётка из досок или листовых изделий (фанера, ОСП, ДСП и прочее).

Популярные статьи  Как нарезать резьбу на трубе своими руками: пошаговая инструкция

Кровля с одним скатом из профнастила

Профнастил имеет такие достоинства:

  • небольшой вес;
  • прочность;
  • отсутствие вредных веществ в составе материала.

Для крыши следует использовать профилированные листы марки Н и НС. Листы марки С допускается использовать лишь для маленьких хозяйственных строений, при этом обязательно должна быть выполнена сплошная обрешётка.

В кровле с единым скатом нет конька, поэтому есть высокая вероятность проломления конструкции. Следовательно, лучшим вариантом является использование профнастила марок NS35 и NS44.

В таблице ниже можно увидеть допустимый уклон крыши исходя из используемого материала:

Таблица: уклон крыши исходя из выбранного материала

Профнастил Угол наклона кровли, ° Толщина листа, мм Шаг обрешётки
С-8 минимум 15° 0,5 сплошная обрешётка
С-10 до 15° 0,5 сплошная обрешётка
С-20 до 15° 0,5–0,7 сплошная обрешётка
С-21 более 15° 0,5–0,7 до 650 мм
НС-35 более 15° 0,5–0,7 до 1000 мм
Н-60 минимум 8° 0,7–0,9 до 3000 мм
Н-75 минимум 8° 0,7–0,9 до 4000 м

Монтаж конструкции из профилированных листов следует начинать с установки мауэрлата. В бетонных или каменных стенах для него предусматриваются специальные шпильки, которые замуровываются в кладку так, чтобы они выходили за уровень стены на 15–20 см. В брусе, используемом под мауэрлат, просверливаются отверстия, через которые он надевается на шпильки. Сверху соединение фиксируется гайками через широкие шайбы.

Стропильная система односкатной крыши: особенности и калькуляторК бетонным или каменным стенам мауэрлат крепится при помощи заранее установленных шпилек с резьбой

Если стены дома деревянные, то для крепления мауэрлата могут использоваться нагели, мотки проволоки или металлические скобы.

Далее к мауэрлату фиксируются стропильные ноги. Самый доступный метод — два скрещённых гвоздя длиной более 15 см или скобы из металла. Затем выполняется разметка стропил:

  1. Прежде всего нужно уложить рейку на мауэрлат так, чтобы в крайних частях остались свесы по 45–50 см.
  2. С помощью угольника или строительного уровня следует выполнить разметку запила. Его ширина должна соответствовать габаритам мауэрлата.
  3. Затем надо соорудить шаблон исходя из полученного значения.
  4. По шаблону сделать разметку на остальных стропильных ногах.

В качестве основания будет использоваться обрешётка из реек или металлических прогонов. Принцип подбора будет следующим:

  1. Если угол наклона небольшой, то обрешётка должна быть сплошной или с шагом максимум в 30 см.
  2. Если уклон средний, то шаг может быть от 35 до 65 см.
  3. Если планируется сделать крутую кровлю, то шаг можно увеличить до 1 м.
  4. В случае большого уклона профнастил можно устанавливать с шагом 3–4 м.

Обрешётка выполняется снизу вверх. Каждый брус закрепляется на один гвоздь или скобу. Фиксация производится прямо к стропильной ноге. Далее монтируются вспомогательные свесы, под которые подкладывается рубероид. Это позволит защитить элементы от сырости. В дальнейшем свесы будут зашиты сайдингом.

Укладка гидроизоляции

Если крыша будет невентилируемой, то в качестве гидроизоляционного материала должна использоваться не обычная плёнка, а антиконденсатная. Допускается использование паропроницаемой мембраны, которая способна отводить наружу излишки водяного пара.

Длина профилированных листов должна быть больше длины ската. Чтобы поднять профнастил, первым делом следует закрепить верёвку на обоих концах лестницы. В результате получится петля, в которую можно вставить профнастил и поднять его наверх.

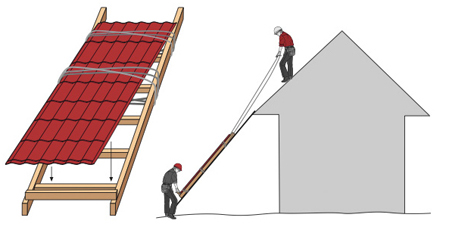

Стропильная система односкатной крыши: особенности и калькуляторПрофнастил можно поднимать по лестнице. Для этого нужно предусмотреть страховочные пояса из верёвки и проволоки, чтобы листы не сдувало ветром

Листы монтируются в горизонтальном положении, начинать нужно с нижнего угла. Если необходимо выполнить подрезку листа, то не стоит это делать при помощи болгарки, иначе будет разрушен слой цинка со специальным покрытием, в связи с чем металл будет подвержен коррозии.

Крепление профнастила на кровлю

На один лист уходит минимум 9 саморезов. Если высота ребра менее 2 см, то крепёж надо закручивать в вершину. Если ребро высотой более 2 см, то крепёжный элемент устанавливается в прогиб

Важно следить за тем, чтобы не пережималась прокладка для уплотнения

Профнастил на обрешётку устанавливается таким образом:

  1. В первой рейке нужно установить по одному самонарезающему винту в прогиб.
  2. Во второй рейке устанавливается по 2 самореза через 2 прогиба.
  3. В третьей планке монтируется по 3 винта через 2 прогиба.
  4. В четвёртой планке должно быть всего 4 крепёжных элемента по ширине листа.

Стропильная система односкатной крыши: особенности и калькуляторЛисты с высотой ребра до 2 мм крепятся по волнам, в остальных случаях саморезы нужно вкручивать в прогиб

Профнастил должен укладываться вертикальными полосами. Стыковка производится по ширине одной волны. Возле перегородок и в местах стыков материал укладывается с нахлестом в 17–20 см.

Устройство стропил

Стропильная система односкатной крыши: особенности и калькуляторСтропильная система – каркас или скелет кровли односкатной крыши и не только. Расположение стропил определяет прочность и устойчивость крыши, а также придает дополнительную жесткость кровле, не давая прогнуться под весом осадков. Задача стропильной системы – распределение нагрузки на опоры посредством стоек и прогонов. Расчет конструкции крыши при составлении проекта предполагает наличие запаса прочности для района строительства и условий эксплуатации. Проектирование крыши должно учитывать:

  • толщину внешних, внутренних стен;
  • длину, ширину здания;
  • толщину перекрытий чердака;
  • размер пролетов стропильной системы;
  • особенности экстерьера здания;
  • особенности материалов для обустройства крыши.

Простая стропильная система состоит из:

  • опоры, основания;
  • стоек, формирующих каркас;
  • «ног» — верхней части стропил;
  • обрешетки – подложки для пароизоляции, гидроизоляции, кровельного материала.

В качестве материала стропильной системы односкатных и многоскатных крыш предпочтительна древесина хвойных пород. В капитальных сооружениях используются металл, железобетон. Толщина брусьев системы определяет ее прочностные характеристики и долговечность. Оптимальная толщина доски – 50 мм, ширина – 150 мм. Обрешетка изготавливается из бруска размером 50*50 мм.

Кирпичные постройки предполагаю монтаж стропил с опорой на мауэрлат – конструкцию, монтируемую на опорных стенах. Мауэрлат изготавливают из цельного бруса размером сечения 150*150 мм. Допускается составной мауэрлат из отрезков бруса длиной менее 1 м. Соединение отрезков исполняется по схеме «шип-паз».

Существуют стропильные системы, не предполагающие дополнительных опор. Подобные конструкции используются при длине пролета не более 4,5 м. Стропила в таком случае опираются на обе стены, угол задается разницей в перепаде высоты стен.

Пролеты длиной более 4,5 м нуждаются в дополнительных опорах. Таковыми являются стойки и подкосы. Задача опор – перенаправление нагрузки системы на ее опорные части – стены, перегородки, колонны.

Подкосы используются при больших (от 25 градусов) углах наклона крыши. При такой величине угла повышается парусность и, следовательно, снижается устойчивость к воздействию сильного ветра. Подкос устанавливается под углом 45 градусов к стойке. Усилить конструкцию можно путем обустройства прогонов-перекладин, связывающих «ноги» стропил. Использование подкосов и прогонов повышает общую надежность и долговечность конструкции, снижает нагрузку с основной поверхности крыши, передавая несущим стенам.

Делаем расчеты

Как уже отмечалось выше, стропильная система односкатной крыши довольно простая, и ее легко можно соорудить своими руками. Чтобы установка конструкции прошла без сложностей, необходимо первоначально выполнить расчеты.

Делая расчеты стропильной системы односкатной крыши, придерживайтесь следующих основных понятий:

  1. В такой системе используется наслонная конструкция. Это значит, что стропила опираются на два жестких узла опоры. При этом одна из них находится выше другой, что и создает наклон кровли.
  2. В основе данной стропильной системы лежит прямой треугольник. Именно он обеспечивает прочность и надежность всей конструкции.
Популярные статьи  Варианты шкафов в раздевалки фитнес клубов, советы по выбору

Делая расчеты нужно определиться с такими важными параметрами стропильной системы односкатной конструкции как уклон кровли и шаг. Именно эти характеристики будут отвечать за эксплуатационные качества всей конструкции.

Делая расчет угла наклона односкатной крыши нужно учитывать следующее:

  • в первую очередь – это климат вашего региона. Нужно предварительно узнать какие ветра дуют в вашей местности, а так же, сколько снега выпадает в зимний период. Дело в том, что чем больше угол наклона стропил, тем меньше на кровле будет скапливаться осадков. Но при этом такая крыша будет испытывать большие ветровые нагрузки;
  • какой кровельный материал будет использоваться. Для каждого вида есть свои минимальные углы наклона стропил. Если их нарушить, то кровельный материал будет плохо справляться со своими «обязанностями»;
  • ну и конечно нужно учитывать и внешний вид. Односкатная кровля должна украшать дом. Но тут у каждого свои вкусы и предпочтения.

По существующей практике угол наклона стропильной системы не должен превышать шестьдесят градусов. Если вы возводите крышу своими руками, то самым оптимальным вариантом будет 18-35 градусов.

Кроме угла наклона еще один важный параметр односкатной крыши – это шаг стропил. Здесь расчет должен быть очень точным. Если шаг сделать слишком большим, то стропила могут не выдержать всех нагрузок. Но и частить не стоит. Если стропила будут уложены слишком близко друг от друга, то увеличиться расход материалов, что повлечет утяжеление всей системы. Расходы значительно возрастут. Но самое главное – это то, что стропильная система односкатной крыши будет оказывать слишком большое давление на стены.

Рассчитывая шаг между стропилами, стоит учитывать и их сечение. Чем мощнее вы будете использовать деревянные балки, тем реже их можно крепить. Оптимальный вариант – это 0,6 – 1,0 метра между стропилами.

Расчет стропильной системы может быть достаточно сложный. Сделать его можно вручную самостоятельно или доверить эту работу профессионалам. Есть еще один способ – это использование специальных программ. С их помощью можно не только правильно рассчитать сечение стропил, шаг между ними и другие параметры, но и составить схему односкатной крыши. С ее помощью проводить монтаж будет гораздо легче.

От чего зависит угол наклона односкатной крыши

Различают плоские (до 5 градусов к горизонтали), малоуклонные (5…30 градусов) и крутоуклонные (свыше 30 градусов) односкатные крыши. При этом плоские и малоуклонные крыши требуют устройства очень тщательной гидроизоляции и отвода воды – это связано с тем, что снег на таких поверхностях задерживается и начинает таять снизу, от тепла, излучаемого домом.

Снеговые и ветровые нагрузки

Эти параметры имеют большое значение при выборе угла наклона.

Считается, что с крыши, имеющей уклон менее 20 градусов, снег не сползает, остается лежать на поверхности. При большем уклоне сохранность снежного покрова зависит от типа кровельного материала. На крышах с углом наклона более 50 градусов снежный покров не задерживается, вне зависимости от покрытия, кроме определенных случаев (немедленное оледенение, сложные конструкции).

Необходимость учитывать вес снегового покрова связана с расчетом крыши на прочность, поэтому до начала проектирования необходимо уточнить снеговые нагрузки данного региона. Информацию можно найти в СП 20.13330.2016, раздел 10 «Снеговые нагрузки». Там же в разделе «Воздействия ветра» есть данные для расчета ветровой нагрузки.

Упрощенно «прикинуть» снеговую нагрузку можно по карте РФ (районирование территории по весу снегового покрова и ветровые районы). Следует понимать: эти данные упрощены и не учитывают возможных нюансов, связанных с преобладающими ветрами, характером местности и другими факторами.

Ветровая нагрузка считается в том числе с учетом высоты здания и зоны его расположения. Зона А – открытые пространства, зона В – лесные массивы, городская плотная застройка.

При высоте постройки менее 10 м допустимо не принимать во внимание ветровую нагрузку, за исключением зданий, расположенных на больших открытых пространствах. При расчете оптимального угла наклона конструкции необходимо учитывать:

При расчете оптимального угла наклона конструкции необходимо учитывать:

  • для снижения ветровой нагрузки необходимо уменьшать угол ската;
  • для снижения снеговой нагрузки (обеспечение соскальзывания снега) следует увеличивать угол.

Таким образом, принятое решение – компромисс между желанием избавиться от регулярной чистки крыши от снега и нежеланием заново настилать сорванное ветром покрытие. Примеры расчета с учетом снеговой и ветровой нагрузки показаны ниже.

Выбор типа покрытия

В зависимости от того, насколько круто скат наклонен к горизонтали, можно выбрать тот или иной кровельный материал. Иногда встречается обратная задача – кровельный материал уже выбран, теперь необходимо определить допустимый угол наклона.

Более детально перечислены допустимые и обычно применимые углы кровли для разных материалов в таблице ниже.

Внимание: для крутоуклонных крыш неприменимы тяжелые хрупкие материалы! Также необходимо учитывать надежность крепления отдельных элементов и правильно рассчитывать гидроизоляцию!

Вес кровельного материала можно принять ориентировочно по таблице ниже или выяснить самостоятельно у производителя/продавца.

Важно: при расчете стоит опираться на максимальную цифру, это даст необходимый запас прочности конструкции!

Утепление и гидроизоляция

Здесь только одно правило: чем меньше угол наклона крыши, тем тщательнее должна быть гидроизоляция. Так, для плоских и малоуклонных конструкций необходимо устраивать двухслойную изоляцию с тщательной проклейкой стыков и обязательной укладкой полотнищ (рулонов, пленки) внахлест с запасом не менее 20 см.

Утепление крыши зависит от региона проживания, его температурного диапазона, планируемой эксплуатации помещений под кровлей, отопления здания в целом и других нюансов. Расчет теплоизоляции здесь подробно излагаться не будет.

Тип и удельный вес выбранных материалов необходимо определить заранее, это требуется для расчета сборной нагрузки от «кровельного пирога» на общую конструкцию и несущие стены.

Необходимая крутизна установки стропил создается превышением одной стены здания относительно противоположной

  • Первый заключается в том, что еще на этапе разработки проекта здания высота одной стены (показано розовым) сразу закладывается с превышением. относительно противоположной (желтый цвет). Двум оставшимся стенам, идущим параллельно скату кровли, придается трапециевидная конфигурация. Способ- достаточно распространенный, и хотя несколько усложняет процесс возведения стен, зато предельно упрощает создание уже самой стропильной системы крыши — практически все для этого уже готово.
  • Второй способ можно, в принципе считать разновидностью первого. В этом случае речь идет о каркасном строительстве. Еще на стадии разработки проекта в него закладывается то, то вертикальные стойки каркаса с одной стороны выше на ту же величину h по сравнению с противоположной.

Стропильная система

Вся стропильная система односкатной крыши предельно проста и понятна: прямые стропила опираются на противоположные стены. Высота стен специально подбирается чтоб организовать угол наклона в диапазоне 30-35 градусов. Этим достигается нормальный самопроизвольный сход снега, что очень желательно. Ведь здесь нет деления крыши на два или несколько скатов и вся конструкция испытывает сравнительно повышенные нагрузки.

А вот устойчивость ветровым нагрузкам наоборот хорошая – сама крыша относительно невысока, и с наветренной стороны легко им противостоит.

Стропильная система односкатной крыши Источник comfort-da.ru

Популярные статьи  Модели тумб с кронштейном под телевизор, советы по выбору

Способ наклона стропил заранее проектируется или выбирается в зависимости от конструктивных особенностей дома:

Наружные стены возводятся сразу неравнозначной высоты. При кажущейся дороговизне масса преимуществ: заранее предполагаются надёжные стены, не требующие дополнительного утепления, а сама сборка стропильной системы значительно упрощается – все основные промеры сделаны и созданы идеальные условия для устройства крыши. Причём её надёжность уже обусловлена таким основательным подходом.

Конечно с небольшой натяжкой, но способ актуален и для каркасного строительства. Ведь высота основного каркаса наружных стен так же легко делается по нужным параметрам.

  • Если все наружные стены одинаковы, по одной из них устанавливаются вертикальные стойки нужной высоты. При кажущейся ненадёжности конструкция ничем не отличается от каркасного строительства, имеет те же достоинства и недостатки. Причём односкатная крыша по каркасной технологии – разумное решение, которое не требует сравнительно значимых затрат именно на первоначальном этапе. При этом создаёт хороший задел на перспективу.
  • Но есть более элегантный способ – где сразу изготавливаются так называемые стропильные фермы. А прочность стропильной системы обусловлена жёсткостью ферм. В допустимых пределах их применение позволяет обходиться без промежуточных опор или минимизировать их количество. Примечательно, что стропильные фермы можно чередовать с обычными стропилами. То есть повысить надёжность крыши, при этом сам конструктив гармонично увязать с дизайном помещения.
  • Когда односкатная крыша примыкает к капитальной стене основного здания, стропила возможно закрепить на индивидуальные опоры или общий горизонтальный прогон. Другой край стропил укладывается на стену пристройки.

Примыкание односкатной крыши к стене Источник stroimkubik.ru Важно: хотя уклон для ската выбирается индивидуально, он всё равно «привязан» к типу кровельного материала:

  • Мягкие кровельные материалы позволяют занизить его до 5-7 градусов.
  • Необходимый минимум для профнастила 8 град.
  • Оптимальный уклон для металлочерепицы 30 град.
  • Шиферу так же необходим уклон 20-30 град.

Однако, для регионов с большим количеством зимних осадков оптимален угол наклона в 40-45 градусов, что является пределом – подобная односкатная крыша редко где встречается. Примечательно, что в любом случае выдерживается общий уклон ската, гарантирующий сход осадков, а прочность при этом достигается разными способами.

Основные элементы кровельной конструкции

Крыша загородного коттеджа — это не только декоративная деталь и визитная карточка строения, но и сложная инженерная система. В ее состав входят разнообразные строительные детали, основными из которых являются следующие:

  • Мауэрлат. Брус, который укладывается поверх несущих стен. Он является опорой для стропильной системы и передает нагрузку от крыши к постройке.
  • Стропила. Брусья или доски, расположенные под углом, основа системы. Онлайн калькулятор позволяет просчитать некоторые параметры стропильной системы.
  • Вспомогательные элементы. Стойки, балки, прогоны и затяжки служат для фиксации стропил и укрепления конструкции.
  • Конек. Верхнее ребро крыши, место пересечения скатов.
  • Обрешетка. Решётчатая конструкция, на которую крепится кровельный материал. Для некоторых видов кровли нужен сплошной настил. Параметры обрешетки на онлайн калькуляторе просчитываются достаточно хорошо, особенно для кровли несложной конструкции.

Основные конструктивные элементы стропильной системыИсточник kafmt.ru

Расчет количества материала для односкатной крыши

Так как односкатная крыша — это прямоугольник, то расчеты предельно просты. Длина (общая длина стропила) умножается на ширину (общая длина мауэрлата) — получаем площадь кровли. Кровельный материал и ветрозащиту заказываем исходя из этих размеров.

Доски на стропила и обрешетку лучше посчитать исходя из проекта поштучно — это небольшой объем, но так можно сэкономить материал. Для монтажа стропил необходимо посчитать их количество, учитывая шаг между ними. Расчет пиломатериала по площади предусматривает значительную прибавку в процентах. Доски заказываются в кубометрах — длина * ширина * высота.

К примеру, одна доска 50 на 150 = 6 * 0,15 * 0,05 = 0,045 м³.

В одном кубе получаем = 1 / 0,045 = 22 доски.

По мере удлинения стропильных ног усложняется и сама конструкция системы

Так, при расстоянии между противоположными стенами от 4.5 до 6 метров уже потребуется установка подстропильной ноги (подкоса), расположенной под углом в 45°, и упирающейся снизу на жестко закрепленный опорный брус (лежень). При расстояниях до 12 метров придется устанавливать по центру вертикальную стойку, которая должна опираться или на надежное перекрытие, или же даже на капитальную перегородку внутри здания. Стойка также упирается в лежень, а кроме того, в каждую из сторон устанавливается еще и подкос. Это тем более актуально в связи с тем, что стандартная длина пиломатериалов обычно не превышает 6 метров, и стропильную ногу придется делать составной. Так что без дополнительной опоры обойтись в любом случае не получится.

Дальнейшее увеличение длины ската приводит к еще большему усложнению системы – появляется необходимость установки нескольких вертикальных стоек, с шагом не более 6 метров, с опорой на капительные стенки, и со связыванием этих стоек схватками, с установкой тех же подкосов и на каждой стойке, и на обеих внешних стенах.

Таким образом, следует хорошо подумать, куда будет выгоднее сориентировать направление ската кровли еще и из соображений упрощения конструкции стропильной системы.

Какой угол крутизны ската будет оптимальным?

В подавляющем большинстве случаев когда речь идет об односкатной кровле выбирается угол до 30 градусов. Это объясняется рядом причин, и самая главная из них уже упоминалась – сильная уязвимость именно односкатной консрукции к ветровой нагрузке с фасадной стороны. Понятно, что, следуя рекомендациям, направление ската ориентируют в наветренную сторону, но это вовсе не говорит о том, что ветер с другой стороны полностью исключается. Чем круче угол уклона – тем значительнее становится создающаяся подъемная сила, и тем большую нагрузку на срыв будет испытывать кровельная конструкция.

При строительстве здания по каркасному принципу стойки с одной стороны сразу же делаются выше – для обеспечения уклона стропил.

На представленных выше иллюстрациях и на тех, что будут размещены ниже, схемы выполнены с упрощением – не показан мауэрлат, проходящий по верхнему торцу стены, или обвязочный брус – на каркасной конструкции. Это ничего не меняет принципиально, но на практике без этого элемента, являющегося основой для монтажа стропильной системы, не обойтись.

Что такое мауэрлат и как он крепится на стены?

Основная задача этого элемента – равномерное распределение нагрузки со стропильных ног на стены здания. Правила подбора материала и самостоятельного монтажа мауэрлата на стены дома – читайте в специальной публикации нашего портала.

Следующий подход практикуется в том случае, когда стены имеют равную высоту. Превышение одной стороны стропильных ног над другой может быть обеспечено установкой вертикальных стоек необходимой высоты. .

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Стропильная система односкатной крыши: особенности и калькулятор
Особенности встраиваемой мебели, назначение элементов и правила монтажа
