Однотрубная схема отопительных систем

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

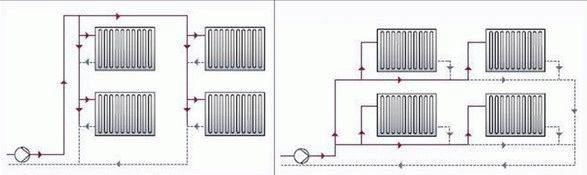

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

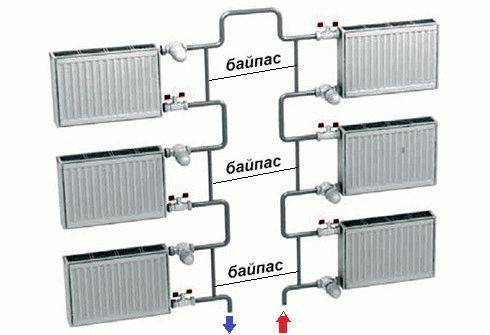

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Популярные статьи  Какие существуют белые шкафы для спальни, советы по выбору

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Подготовительные действия

Перед началом процесса рассчитывается подробный проект системы отопления для каждого конкретного помещения.

Затем выбирается один из вариантов последовательного подключения: горизонтальный или вертикальный исходя из особенностей жилой площади и личных предпочтений.

Затем, ориентируясь на выбранный тип схемы, требуется определиться с теплоносителем. При вертикальной развязке лучше использовать антифриз, разбавленный в воде, а при горизонтальной — обычную воду.

Как подключить два радиатора отопления, схема

  1. Изначально при последовательном соединении определяется месторасположение отопительного котла. Его располагают, как правило, в подвальном помещении на специальной противопожарной платформе. Над ним крепко фиксируется расширительный бак.

Внимание! Высота расширительного бака относительно котла должна составлять не менее трёх метров

При этом продумывается грамотная настройка дымохода: тяга должна быть достаточной, а сам дым выходить наружу, не оставаясь внутри помещения.
После производится подключение магистрального трубопровода

Важно избегать изгибов при прокладке.
По периметру всего дома проходит труба, параллельно которой врезаются все батареи.. Фото 2

Схема последовательного подключения батарей в однотрубной системе с котлом и циркуляционным насосом

Фото 2. Схема последовательного подключения батарей в однотрубной системе с котлом и циркуляционным насосом.

  1. Радиаторы размещаются под оконными проёмами.
  2. Замыкаться такая схема должна на отопительном котле.

Внимание! Перед котлом рекомендуется поместить фильтр, очищающий теплоноситель от любых примесей

  1. А также необходимо предусмотреть элемент, через который будет производиться заполнение системы водой и её слив.
  2. В последовательной схеме подключения, можно дополнять кранами и терморегуляторами каждую батарею.

При вертикальной обвязке в схему включают для принудительной циркуляции теплоносителя циркуляционный насос, а при горизонтальной — создаётся уклон трубы подачи, и перед каждым радиатором монтируется кран Маевского для удаления из системы излишков воздуха.

Способы подключения

Существуют следующие схемы подключения.

Диагональное

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

Суть в том, что подача теплоносителя находится с одной стороны, а его обратка — по диагонали внизу, с другой.

Использование такой схемы актуально в том случае, если используется секционная батарея с количеством секций превышающим 12 или длина панельного радиатора больше 120 см.

Вертикальное

Активно используется для многоэтажных зданий. Для её реализации понадобится большое количество труб. Главным плюсом такой схемы является то, что она позволяет автоматически спускать излишки воздушных масс через расширительный бак или вентиль.

Справка! Если такую ёмкость (бак) смонтировать на чердаке, то необходимо позаботиться о дополнительном утеплении этого пространства.

Результатом формирования вертикальной схемы станет равномерный температурный режим всех радиаторов.

Нижнее

Применяется с целью маскировки трубопроводов. И подающая труба, и обратка находятся внизу батареи. При использовании такой схемы в момент установки радиатора труба подачи подводится с одной стороны, а обратка — с другой части нижнего патрубка.

У стального радиатора все патрубки помещены в нижнем торце.

Верхнее

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

Не подходит для обычных радиаторов, так как их эффективность будет ничтожно мала за счёт прогрева только верхней части радиатора.

В специальных батареях, выпускаемых под такой тип подключения, присутствует заглушка, которая перенаправляет теплоноситель вниз, после чего жидкость движется по принципу диагональной схемы.

Радиаторы такого типа имеют высокий коэффициент прогрева по всей площади.

Разновидности способов подсоединения теплообменников

Когда выбран оптимальный вариант монтажа системы отопления, а также установлены радиаторы, нужно определиться с тем, как в батареи подавать теплоноситель. Для этого имеются разные варианты:

  • нижнее;
  • боковое.

В зависимости от мест подсоединения подачи и обратки, различают подсоединения таких видов:

  1. Диагональное.
  2. Одностороннее.
  3. Нижнее.

В зависимости от варианта выбранной системы (однотрубная или двухтрубная), подключение будет иметь не только различную конструкцию. Это также отразится на эффективности функционирования радиаторов и всей системы отопления в целом.

Нижнее подсоединение

Нижний способ подсоединения зависит от типа используемого радиатора. Такие изделия имеют в нижней части соответствующие отверстия, в которые поступает теплоноситель и выходит. К какому отверстию подсоединять подачу, а куда обратку, обязательно указывается в инструкции к радиатору.

С нижней подачей подключаются радиаторы, как к однотрубной, так и двухтрубной системе.

Боковой способ подсоединения

Теплообменники с боковым способом подсоединения являются наиболее распространёнными, так как позволяют делать врезку в батарею с любой стороны. Установка таких батарей позволяет экономить на материале, а также примерять различные варианты.

Оптимальный вариант — это боковое подключение, выполняемое по двух- и однотрубной схеме.

Боковые радиаторы подсоединяются тремя способами: диагональным, боковым и нижним.

Диагональное соединение

Диагональный способ подключения радиаторов обогрева имеет минимальные теплопотери. При подсоединении по такой схеме происходит:

  1. Из подающего трубопровода теплоноситель входит в устройство.
  2. Проводится сквозь все секции батареи, отдавая тепло в помещение.
  3. Выводится через отверстие с иной стороны.

Такой способ, как диагональное подключение радиаторов отопленения, специалисты называют самым эффективным.

Он используется для одно- и двухтрубных сетях отопления. Реализовать диагональное подключение радиаторов обогрева можно следующими вариантами:

  • Подача в радиатор теплоносителя через верхнее отверстие, а вытекание из нижнего с иной стороны.
  • Подача в нижнее отверстие теплоносителя, и выход его из верхнего с иной стороны.

О том, как правильно подключить радиаторы отопления при двухтрубной системе отопления, показано на фото ниже.

Такой способ подсоединения эффективный, и позволяет подключать длинные батареи с общей их численностью в сети более 12 штук.

Популярные статьи  Стиральные машины LG: обзор популярных моделей + стоит ли покупать?

Диагональное соединение функционирует не только при нагнетательном способе циркуляции теплоносителя, но и в самотечной системе. Помимо диагонального подсоединения, известно также нижнее и боковое.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

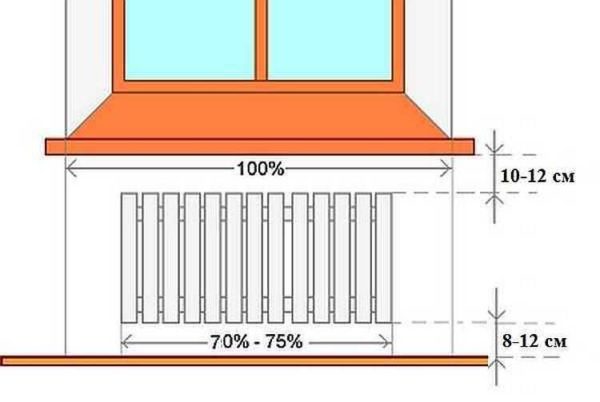

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

Установка потребителей: где разместить

В домах и квартирах батареи размещают под окнами, что делается не просто так. Из окон движется холодный воздух, который отсекается теплом, излучаемым радиаторами. Таким способом исключается проникновение холодного воздуха в помещение, улучшается конвекция, а также не формируется конденсат на стекле.

Рекомендуется также размещать теплообменник по центру напротив оконного проёма, что не только красиво в плане дизайна, но ещё и позволяет эффективно отсекать холодный воздух

Немаловажно учесть ещё один фактор — высота расположения радиатора. Оптимальное значение высоты (от пола до нижней части батареи) составляет в районе 8-12 см

Если пол в доме из бетона, то лучше выбирать значение 8 см. Эти значения являются стандартными, которые учитывают два фактора: возможность проведения уборки под батареей, а также прогревание нижней части комнаты.

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

  • типа системы, подающей тепло в помещение;
  • способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

  • однотрубные системы;
  • двухтрубные системы.

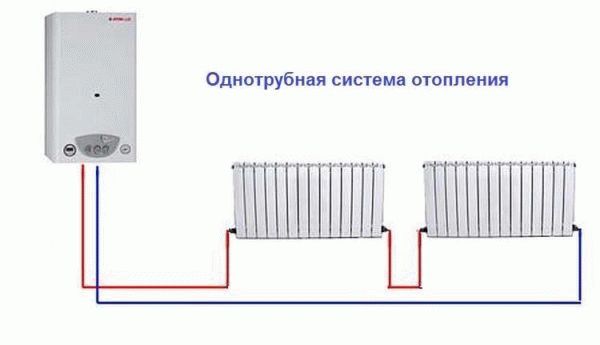

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

  • сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
  • увеличенная скорость прогрева;
  • эстетичный вид и минимальное количество занятого пространства;
  • простота монтажа;
  • экономия на материалах.

К недостаткам можно отнести:

  • взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
  • сложность регулирования температуры теплоносителя;
  • необходимость установки насоса с большим показателем мощности.

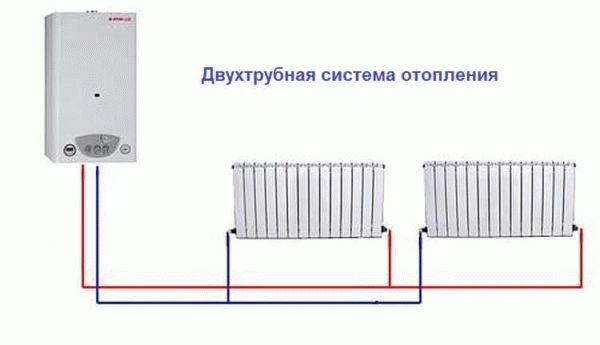

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

  • одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
  • возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

Диагональное подключение батареи

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

Нижнее подключение отопительного прибора

Последовательность работ при замене батарей

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

Процесс сварки труб отопления

В подавляющем большинстве случаев, замена элементов системы отопления производится следующим образом:

  1. Производится демонтаж старой батареи.
  2. Выполняется навес на стену нового радиатора.
  3. Делается нарезка на вводе в стояк.
  4. Радиатор подсоединяется к стояку.

Монтаж радиатора на стену производится путем навеса на три кронштейна (два сверху, один снизу батареи)

Тяжесть батареи распределяется по верхним креплениям, нижнее крепление предотвращает болтание батареи от стены.

Стандарты расстояний, на которых должен быть выполнен монтаж радиатора:

  • от подоконника до батареи должно быть оставлено 10 сантиметров;
  • от пола до батареи расстояние равное 12 сантиметрам;
  • от стены до батареи не менее 5 сантиметров.

Процесс монтажа должен исключать перегибы на подходящих к батареи трубах по следующим причинам:

  • перегиб верхней трубы влечет постоянное попадание воздуха;
  • перегиб нижней трубы грозит образованием воздушной пробки.

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

Схемы изгиба труб при подключении радиаторов

Комфортная температура в доме напрямую зависит от правильного выбора типа отопительной системы. Также выбор определенной системы повлияет на размер и окончательную стоимость работ.

Если вы осуществляете работы самостоятельно, то в данном случае играет роль различная стоимость и количество расходных материалов.

Виды систем отопления

Монтаж отопительных систем выполняется разными способами. Но основным узлом является установка, производящая тепло. С ее помощью формируется температурный режим теплового носителя, который естественным или принудительным циркулированием передается в тепловые приборы.

Популярные статьи  Каким должен быть уклон канализации по СНиП

Условно такая сеть делится на два вида, так как собирается с помощью однотрубной либо двухтрубной развязки

Первый вариант можно смонтировать самостоятельно, а для второго вида придется выполнять сложные расчеты, принимая во внимание массу рабочих параметров всех технических узлов

Однотрубная

Данный вид монтажа используется давно. Значительная экономия образуется из-за отсутствующих стояков обратной передачи теплового носителя.

Принцип работы простой. Теплоноситель передается по одной замкнутой системе, в состав которой входит отопительная установка и приборы. Обвязка выполнена одним общим контуром. Для обеспечения передачи теплоносителя используется гидравлический насос.

Как выглядит однотрубная система отопления

Схематично однотрубная отопительная система делится на:

  • вертикальную – применяется в многоэтажных зданиях;
  • горизонтальную – рекомендуется для частных домов.

Оба вида не всегда дают нужный эффект в работе. Последовательно соединенные радиаторы не всегда можно отрегулировать, чтобы во всех помещениях было одинаково тепло.

По вертикальному стояку подключают не более десятка батарей. Несоблюдение такого правила приводит к тому, что нижние этажи в доме будут плохо прогреваться.

Серьезным недостатком считается необходимость установки насоса. Именно он является источником протечек и вынуждает периодически пополнять отопительную сеть водой.

Для нормальной работы такой сети придется на чердаке устанавливать расширительный бак.

Несмотря на негативные моменты, есть и положительные стороны у такого отопления, отлично компенсирующие все недостатки:

  • новые технологии позволили решить вопрос с неравномерным прогревом помещений;
  • применение приборов для выполнения балансировки и качественной затворной аппаратуры позволяет выполнять ремонтные работы без отключения общей системы;
  • монтаж однотрубной системы обойдется значительно дешевле.

Двухтрубная

В такой сети тепловой носитель перемещается по стояку вверх и подается в каждую батарею. После этого он по обратке уходит в котел отопления.

С помощью такой системы возможно организовать равномерный прогрев всех радиаторов. Во время циркулирования воды больших потерь в давлении не возникает, жидкость передвигается самотеком. Есть возможность ремонтировать теплосеть, не прекращая подавать на объект тепло.

Двухтрубная система отопления

Если проводить сравнение систем, то двухтрубная окажется значительно эффективней. Но она имеет основной недостаток – сборка требуется в два раза больше труб и комплектующих материалов, что оказывает влияние на окончательную стоимость.

Разновидности системы отопления

Один отопительный контур, как правило, используется на несколько помещений. Радиаторы в нем можно подключить либо последовательно, либо параллельно.

При этом параллельное подключение требует подвода к каждому радиаторы двух труб: с горячим теплоносителем и возвратную с холодным.

Параллельное подключение оправданно для приборов с большой теплоотдачей. Последовательное — обеспечивает экономию труб.

Подсоединение к однотрубной системе

В однотрубной системе несколько радиаторов ставятся последовательно друг за другом в разрез трубы. Схеме удобна в боковом подключении. Тогда нужно будет минимальное количество труб.

При этом нужно помнить, что один перекрытый кран нарушит работу всей группы, которая подключена за ним последовательно. Однотрубную схему обычно применяют в масштабах одной комнаты.

Подсоединение к двухтрубной системе

Двухтрубная система требует в два раза большего количества труб. Этот недостаток, во многом, устраняется, если использовать дешевые термостойкие полимерные трубопроводы.

Когда выгодна двухтрубная система :

  • закупленные радиаторы имеют слишком большую мощность и массивную конструкцию для последовательного подключения;
  • в комнате установлен только один радиатор, в любом случае к нему тянуть две трубы;
  • отапливать нужно только одно помещение (например, квартира-студия).

Двухтрубная схема обеспечит более высокий уровень надежности, чем однотрубная. Также на радиаторах можно будет устанавливать краны и каждый отдельный кран никак влиять на работу других.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу
Как сделать шкаф на балконе своими руками: пошаговая инструкция + фото
