Фундамент ТИСЭ: основные особенности и технология установки

Фундамент ТИСЭ – что это такое?

Это столбчато-ростверковое повышенное основание под дом. Его еще называют столбчато-ленточным, т.к. в качестве ростверка обычно используется бетонная лента, а не брус и не металлические трубы. Столб (свая) по технологии погружения похож на буронабивную сваю, но отличается от нее формой. В нижней части обязательно присутствует расширение – «пятка», увеличивающее опорную площадь, придающее конструкции повышенную устойчивость и предотвращающее выталкивание сваи из грунта силами морозного пучения.

У обычных свайных и столбчатых оснований с повышенным ростверком пространство под домом чаще всего закрывают снаружи забиркой или цоколем. Исходная технология ТИСЭ предполагает, что оно останется открытым, продуваемым. Если дерн в процессе закладки поврежден несильно, под домом быстро вырастет газон. Это соответствует популярному сегодня в частной застройке экологическому тренду (буква Э в аббревиатуре ТИСЭ означает «экология»). Но поскольку в таком виде конструкция получается не слишком теплой, то этим правилом на практике часто пренебрегают и выполняют классическую забирку. Кроме утепления у забирки есть еще одна функция: появляется возможность монтажа отмостки для фундамента ТИСЭ. В ряд случаев она необходима для предотвращения заболачивания почвы под домом.

Бур ТИСЭ состоит из следующих элементов:

  • штанга. Изготавливается из профильной или круглой трубы, может быть цельной, составной или телескопической, наверху располагается рукоятка;
  • бур с дополнительными вертикальными стенками, которые создают контейнер для выбираемой земли;
  • в нижней части бура съемный плуг, который выдвигается или убирается с помощью специального кронштейна. Плуг предназначен для выполнения ямы под «пятку» в нижней части скважины.

Это устройство ручного бура. У мотобура или электрического предусмотрена дополнительная оснастка для подключения привода.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

  • отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
  • автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
  • снижение затрачиваемого времени на работы;
  • фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
  • возможность развести коммуникации даже в уже построенном доме;
  • Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

  • невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
  • сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
  • некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
  • фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

  • веса здания;
  • его эксплуатационной нагрузки;
  • нагрузки снежного слоя;
  • несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Популярные статьи  Лучшие пескоструйные аппараты — ТОП-11 популярных моделей в 2022 году

Особенности фундамента ТИСЭ

Понятие ТИСЭ означает «Технология индивидуального строительства и экология». Сваи ТИСЭ отличаются от других нестандартным куполообразным утолщением нижней части, которое усиливает элемент при вспучивании грунтов без дополнительного увеличения объемов земляных работ. Для их монтажа используется специальный бур. По достижении проектной отметки инструментом раскапывается широкое основание. Последующее бетонирование образует утолщение на нижней части сваи, что устойчиво закрепляет опору в грунте любого класса (за исключением природных скалистых грунтов).

Фундамент ТИСЭ – это вид фундамента, выполненный по технологии, включающей в себя комбинирование свайной конструкции с увеличенной площадью опоры и ленточного основания, чем достигается уменьшение стоимости основы здания, сокращаются сроки работ, имеется возможность строительства на пучинистых почвах. Способ имеет как преимущества, так и недостатки.

Фундамент ТИСЭ: основные особенности и технология установкиУстройство фундамента ТИСЭ

Плюсы и минусы

Превосходства фундаментов ТИСЭ:

  1. Соотношение цена – качество. Стоимость основания ТИСЭ минимум в два раза дешевле в сравнении с аналогами. Вложив деньги на закупку необходимого оборудования, производитель работ (организация или физическое лицо) получает возможность сделать качественную основу зданию, избежать переплаты за дополнительный расход материальных запасов, объем земляных работ, привлечение тяжелой специализированной техники, наем профессионалов по монтажу фундаментов. Траты на приобретение инструмента окупятся вполне.
  2. Высокая стойкость, надежность конструктива. Хорошо подходит для всех типов почв, в том числе пучинистых и сейсмически неустойчивых.
  3. Возможность исполнения сваи ТИСЭ своими руками.
  4. Минимальные трудозатраты (при оборудовании бура специальным приводом).
  5. Легкость и скорость возведения элемента здания.
  6. Строительство по технологии ТИСЭ не зависит от времени года, метеоусловий.
  7. Автономный монтаж (независимо от возможности подключения к электрическим сетям).
  8. Простота прокладки инженерных систем на любых этапах строительства.
  9. Экологическая безопасность.
  10. Высокие показатели несущей способности, уменьшение вероятности образования просадок, за счет равномерного распределения нагрузки от стен на обширную площадь основания.

Недостатки:

  1. Отсутствие методов армирования нижней части сваи. Обычно выполняется каркас из арматуры, устанавливаемый в самом низу опоры. Охват утолщения невозможен. Поэтому, пятка сваи ТИСЭ уязвима к воздействию влаги и подвержена разрушению.
  2. Опыт работы с буром показывает, что проводить бурение им довольно сложно, в особенности на каменистых или глинистых почвах.
  3. Технология ТИСЭ не подходит для возведения фундаментов на водянистых или болотистых территориях.
  4. Необходимость закупки специального инструмента.
  5. Высокая трудоемкость (при отсутствии бензинового двигателя). Недорогой бур оснащен механическим приводом, что делает его применение нелегким, особенно людям со слабыми физическими возможностями.
  6. Невозможность расположения подвального помещения под зданием.
  7. Размеры отмостки увеличиваются.

Преимуществ фундаментов по технологии ТИСЭ значительно больше, чем недостатков, а значимость плюсов гораздо весомее минусов, что делает этот метод привлекательным в строительной области.

Расчет фундамента

На этом этапе важно найти правильное расположение свай, просчитать их общее количество. Максимальное расстояние между единицами – 3 м. При разметке территории в масштабе определяют проекцию внутренних стен

На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2готового дома составляет такие значения в зависимости от материала изготовления:

При разметке территории в масштабе определяют проекцию внутренних стен. На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2готового дома составляет такие значения в зависимости от материала изготовления:

  • строения из кирпича и блоков — 2400 кг:
  • пенобетон, газобетон — 2000 кг;
  • каркасные, деревянные дома не более 1800 кг.

Несущая способность сваи диаметром 250 мм по технологии ТИСЭ варьируется в зависимости от грунта от 1,5 до 5 тонн. Точный расчет сможет сделать только специалист высокой квалификации. Но приведенной выше информации может быть достаточно, чтобы, используя эти значения, по минимальным показателям самостоятельно спроектировать фундамент. Каркасный дом площадью 100 м2 при строительстве на рыхлом грунте необходимо возводить на сваях в количестве приближающемся к 100. Распределяют их максимально равномерно по всему периметру и проекции простенков внутри здания. Если грунт надежный, то количество свай смело можно уменьшать вдвое. Приведенные примеры даны для варианта, когда выполняется фундамент ТИСЭ с ростверком. Опорные основы требуют меньшего количества свай. Ленточный фундамент, конструкция из бетонных балок, плит, заглубленных в почву, берет на себя часть массы дома.

Фундамент ТИСЭ: основные особенности и технология установки Расчет свайно-ленточного фундамента Источник stroy-dom-pravilno.ru

Как рассчитать фундамент

Перед началом работ подсчитать приблизительное количество свай, необходимых для строения, правильно их расположить. Число столбов зависит от массы здания и грунта. Для определения веса постройки проделать следующие расчеты:

  1. Вес строения, M = W + F + S, где W — масса стен, крыши, перекрытий, F — вес мебели, прочего оснащения здания, S — вес снеговой «шапки».
  2. W = q x W1, где q — удельный вес квадратного метра материала, из которого сделаны стены, крыша, перекрытия, W1 — их суммарная площадь.
  3. F = F1 x 200 + F2 x 100, где F1 — площадь перекрытий между этажами, F2 — площадь чердака.
  4. S = S1 x S2 x r, где S1 — площадь крыши, S2 — масса 1 м2 снега, которая зависит от региона и прописана в СНиП №21-01-99, r — коэффициент, зависящий от формы крыши, если она односкатная, то он равен 1, если двухскатная с наклоном до 60°, то 1,25; больший наклон не учитывается.
  5. Полученную массу, M умножить на 1,3.

После определения массы строения узнается сопротивление грунта. Сделать это можно из таблицы, узнав тип почвы. Ниже приведены коэффициенты сопротивления для различного грунта и несущая способность сваи в тоннах в зависимости от ее уширения.

Зная массу здания (M) и несущую нагрузку одного столба (P), можно определить количество свай, N = M / P. Если тяжело рассчитать вес здания, то стоит воспользоваться следующими значениями для материалов:

  • 1 м2 кирпича, керамзита весит 2,4 тонны;
  • 1 м2 газобетона — 2 тонны;
  • 1 м2 дерева, каркаса — до 1,8 тонны.

Узнав количество столбов, необходимо правильно их расположить. Обязательно расставить сваи по углам здания, в местах стыковки стен. Остальные столбы равномерно размещаются по всему фундаменту на расстоянии 1,5-2 метра.

Пошаговое руководство

Поскольку технология, в первую очередь, предназначена для широкого круга застройщиков, желающих самостоятельно выполнить эту операцию, следуют обратить внимание на порядок осуществления работ и требования к каждому этап. Главное отличие от обычного способа монтажа фундамента — это конфигурация, которуя имеет свая ТИСЭ. Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях

Популярные статьи  Остекление балкона своими руками: советы и рекомендации по подготовке, пошаговая инструкция по монтажу

Порядок операций выглядит следующим образом:

Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях. Порядок операций выглядит следующим образом:

  1. Анализ грунта.
  2. Разметка территории.
  3. Установка маяков по горизонтали над каждой точкой расположения сваи.
  4. Бурение скважины на нужную глубину.
  5. Расширение отверстия в основании.
  6. Удаление грунта и контроль выполненной операции.
  7. Установка арматуры.
  8. Заливка отверстия под сваю бетоном.
  9. Изготовление фундамента, ростверка.

Технология позволяет устанавливать сваи на любом ландшафте. Возведение обычного фундамента всегда связано с серьезными земляными работами. Выравнивание площадки, удаление растительности. Делать это при использовании технологии ТИСЭ не обязательно

При бурении важно соблюдать вертикальное направление. Для контроля положения можно использовать обычный отвес. Чем меньше будет отклонение, тем надежнее получится свая

В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса)

Чем меньше будет отклонение, тем надежнее получится свая. В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса).

Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую.

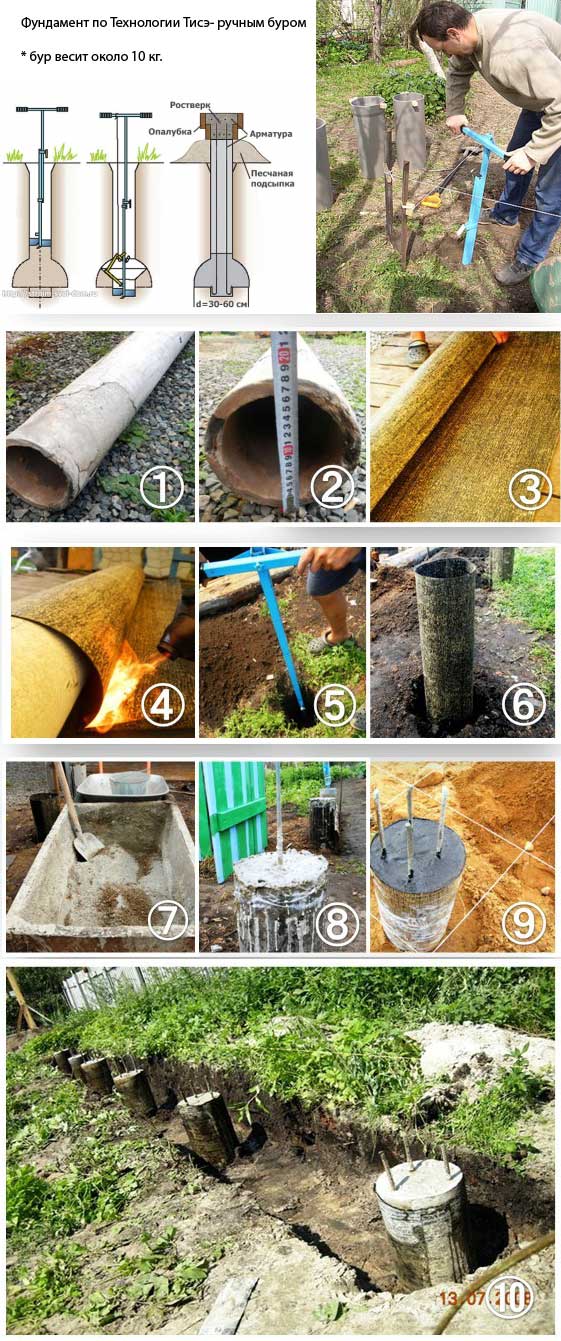

Работа с буром

Особенности заливки скважин бетоном

Конструкции обязательно укрепляют. Арматуру готовят заранее. Длину рассчитывают таким образом, чтобы была возможность сделать качественную вязку с ростверком. В некоторых случаях разумно выпускать металлические стержни с запасом. Так легче будет делать отметки горизонтального уровня, после чего излишки срезаются болгаркой. Не рекомендуется использовать цемент марок ниже 400-й. Пропорции песка, щебня стандартные, используемые при замешивании раствора для силовых конструкций. 1 часть цемента на 3-4 части наполнения.

Изготовление фундамента

Далее приступают к формированию обвязки по периметру. Предлагается два варианта по принципу устройства.

  • Ленточный фундамент — из готовых плит, заливного бетона с опорой на грунт. Для этого выполняется по периметру траншея. Подготавливается подушка из щебня и песка. Затем устанавливается опалубка, в которую заливают бетонную смесь.
  • Второй вариант заключается в установке независимой несущей системы, устанавливаемой на сваях. Такая опорная конструкция называется ростверком. При правильном расчете и качественном исполнении нагрузка на сваи распределяется равномерно. Строение монтируется на обвязке по ростверку и имеет ограничения по массе. Отличный вариант для каркасных домов и строений из СИП панелей.

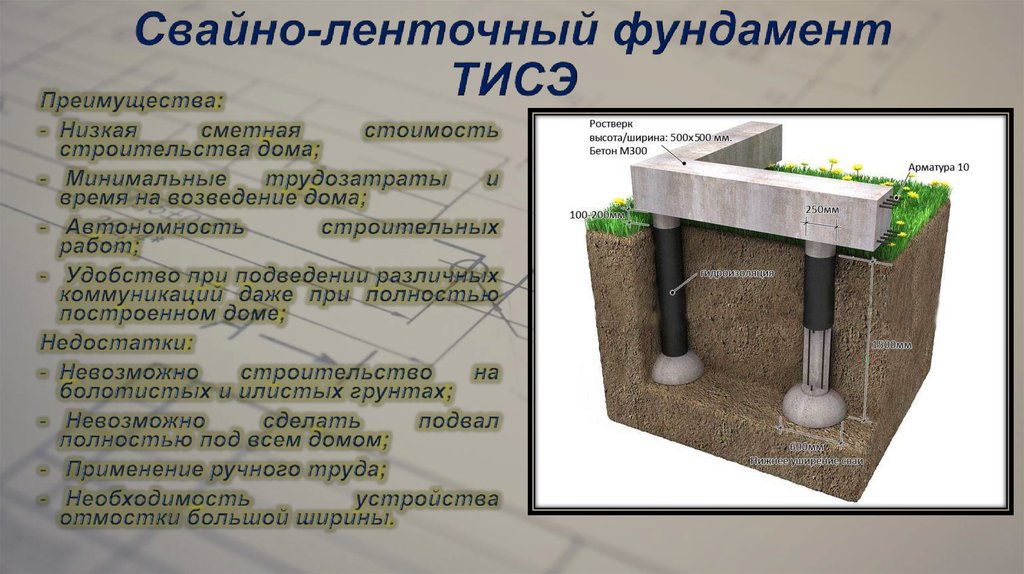

Свайно-ленточный фундамент ТИСЭ

Сваи ТИСЭ

Основной недостаток классического свайного фундамента состоит в том, что при сильном пучении опору может просто вытолкнуть. Но так как сама идея очень привлекательна — строится быстро при минимуме затрат — на сложных грунтах стали делать внизу сваи подошву — прямоугольную армированную пластину. Но при таком варианте сразу в разы возрастал объем земельных работ: под каждую сваю необходимо копать котлован размерами больше планируемой подошвы. Зато здание стоит нормально даже на грунтах с сильным морозным пучением.

Фундамент ТИСЭ: основные особенности и технология установки

Свайный фундамент по технологии ТИСЭ имеет куполообразное утолщение в основании каждой опоры

Под сваи, сделанные по технологии ТИСЭ создают похожее утолщение. Но рыть котлованы не нужно. Это расширение формируется при помощи специального ножа, который крепится к фирменному буру. Этот нож и формирует расширенный купол. Далее вся технология почти в точности повторяет процесс возведения свайного или свайно-ростверкового фундамента.

Ранее расширения тоже практиковались, но делать их пытались при помощи микровзрывов или поковыряв лезвием на длинном шесте. Основное новшество в технологии ТИСЭ — это бур с открывающимся регулируемым лезвием. С его помощью сделать расширение подошвы намного легче.

Фундамент ТИСЭ: основные особенности и технология установки

Как работать буром ТИСЭ

Достоинства и недостатки

Фундаменты ТИСЭ быстро набирают популярность: при минимальных дополнительных затратах получается более надежный фундамент. Итак, его достоинства:

  • повышенная сопротивляемость силам пучения;
  • нагрузка от дома передается на большую площадь, что уменьшает возможность возникновения неравномерных просадок;
  • невысокая себестоимость при хороших характеристиках;
  • может быть спроектирован для домов из разных материалов, до 3-х этажей в высоту;
  • малый объем земельных работ.

Если для вашего дома рекомендован свайный или свайно-ростверковый фундамент, есть смысл сделать сваи ТИСЭ. При небольшом увеличении объема работ вы получаете значительное повышение надежности. Ведь свайные фундаменты не любят проектировщики за то, что узнать, что за грунт находится под каждой опорой невозможно. Потому и спрогнозировать, насколько надежным и стабильным будет фундамент, не получится. А фундамент ТИСЭ имеет более широкую опору, что снижает риски. Предсказать по прежнему ничего нельзя, но большая площадь распределения нагрузки  — это всегда хорошо.

Тем не менее, есть и недостатки. Главный: пятку сваи ТИСЭ нельзя хорошо армировать. Можно опустить арматурный каркас до самого низа, но расширение армированию не поддается. Потому остается возможность того, что это утолщение разрушится.

Фундамент ТИСЭ: основные особенности и технология установки

Сваи ТИСЭ — основа свайно-ростверкового фундамента ТИСЭ

Есть еще один недостаток, но уже из практики применения бура: им работать нелегко. Сама конструкция интересна. Это не лопасть, обернутая вокруг стержня, а некоторая емкость, с составным дном. На пластинах, которые формируют дно, приварены четыре лезвия, поставленные под углом. Когда вы вращаете бур, они взрыхляют землю. Так как дно не сплошное, грунт попадает в корпус, откуда его нужно вынимать.

Порядок работ такой: покрутили несколько раз бур вокруг своей оси, вынули, вытряхнули грунт. Снова опустили в ямку, провернули несколько раз, и т.д. Технология несложна, но работа утомительная. Сам аппарат весит 7-9 кг, плюс грунт. Поднимать, опускать его нужно часто. В общем, утомительно. Плюс — не нужны механизмы. Минус — работа в физическом плане нелегкая. Особенно если грунт каменистый или из плотной глины.

Столбчатый и свайный фундамент ТИСЭ

Этот тип оснований может возвести даже неопытный строитель. Ведь запас прочности усовершенствованных столбчатых опор покроет любые просчеты в конструкции фундамента. Одна опора выдерживает 10-тонную нагрузку, а такие опорные элементы расположены по всему периметру фундамента с шагом в 1,5 метра.

Сооружение свайного или столбчатого фундамента по ТИСЭ технологии происходит следующим образом:

  • Вначале со строительной площадки удаляют верхний слой грунта, снимая 30-сантиметровый горизонт плодородной почвы. Грунт уносят за пределы стройплощадки – его можно использовать в качестве подсыпки в сельскохозяйственной зоне или в зоне ландшафтного обустройства.
  • Далее, площадку выравнивают и на ровной поверхности размечают границы основания, маркируя положение каждого столба или сваи. Причем опорные столбы маркируются от углов фундамента и далее по периметру с шагом в полтора метра.
  • Закончив маркировку опорных поверхностей фундамента можно заняться земляными работами. Причем данный процесс можно автоматизировать или облегчить, используя в качестве основного инструмента особый бур для фундамента тисэ. Этот инструмент представляет собой классический бур, диаметр которого равняется диаметру цилиндрической части опорной колоны, дополненный выдвижным (в горизонтальной плоскости) лезвием (плугом), с помощью которого можно обустроить коническое утолщение у подошвы опоры.
Популярные статьи  Как мыть пол

При этом диаметр расширенного конуса равен 500 миллиметрам, а диаметр цилиндрического тела опоры не превышает 250 миллиметров.

  • Завершив бурение скважины под опору можно приступать к следующей процедуре – армированию скважины. Этот процесс предполагает введение в тело скважины длинных прутков, сечением 10-14 миллиметров, концы которых будут согнуты немного в бок. Неплохие результаты демонстрирует и П-образный контур из такого же арматурного прутка, введенного в скважину вверх ногами.
  • После завершения армирования в тело скважины можно ввести элемент гидрозащиты – ввернутый в трубу лист рубероида, который защитит фундамент от контакта со стенками скважины.
  • Цокольная опалубка столбчатого или свайного фундамента оформляется в виде цилиндра, размещенного поверх среза скважины.
  • Заливку фундамента выполняют послойно, доливая в скважины по 25-30 сантиметров бетона (марки М200 или М300). После чего слой нужно штыковать или прессовать, для уплотнения раствора. Заливку производят в один проход. Поэтому бетон нужно заказать заранее. Заполнив бетоном скважины опорных элементов, переходят к заполнению цокольной опалубки. И лишь залив цоколь переходят к обустройству ростверка столбчатого основания.
  • Ростверк обустраивается из готовых балок, связываемых на столбах с помощью армированной стяжки. Альтернативой такому варианту является монолитный ростверк, заливаемый в горизонтальную опалубку (желоб), установленную поверх цокольных опалубок (столбов).

Строительство фундамента ТИСЭ: пошаговая инструкция

Методика строительства конструкции популярна среди широкого круга застройщиков, так как имеется возможность выполнения работы собственными силами, без привлечения сторонних организаций. Поэтому, необходимо соблюдать технологию работ:

  • разметка участка под сваи;
  • бурение скважины на расчетную глубину;
  • армирование свай;
  • заливка скважины бетоном;
  • бетонирование ростверка.

Разметка участка

Для проведения разметки на местности используется гидроуровень. Умение применять геодезические приборы, такие как, теодолит (для разметки горизонтальных углов на участке), нивелир (для выравнивания разметки по высоте) сократит время разбивки участка.

Из пиломатериала делается обноска, путем зарывания столбов, крепления между ними досок, рекомендуемой толщиной 0,5 см. Верхняя часть обноски располагается перпендикулярно осям здания, ее верх – это нулевой уровень. По приборам определяется направление оси, забивается гвоздь на обноске, натягивается шнур (леска, веревка). Пересечение шнура – это точка расположения сваи. Обноска после устройства фундамента демонтируется.

При проведении разметки необходимо пользоваться гидроуровнем

Технология бурения

  1. На отмеченных участках для монтажа свай нужно снять верхний слой дерна, сделать небольшое углубление (0,15 м на ширину диаметра бура).
  2. Произвести сборку бура, настроить его на проектную глубину.
  3. Осуществить бурение скважины. Конструкция бура подразумевает регулярное поднятие приспособления и освобождение грунтоприемника от почвы.
  4. Устройство пятки. По достижении требуемой глубины устанавливается откидной плуг, которым выполняется расширение основания скважины.

В процессе бурения необходимо соблюдать вертикальный уровень

Армирование свай

После подготовки скважины под заливку бетоном конструкцию укрепляют, проводя армирование. Для этого используют железные пруты диаметром 10-12 мм. Перед установкой арматура очищается от грязи, краски и коррозии, для улучшенной адгезии с бетоном. Получившаяся металлическая конструкция устанавливается в скважину.

Арматурный каркас необходим для усиления сваи

Заливка бетоном

Следующим этапом является заполнение скважин бетоном марки не ниже М300. Свая бетонируется поэтапно, отдельными частями, которые уплотняются специальным вибрационным устройством для исключения образования пустот. После заливки скважины, бетоном заполняется опалубка оголовка сваи высотой 0,2 м.

Бетонирование сваи проходит неспешно уплотняя раствор вибратором

Изготовление ростверка

Ростверк необходим для связи свай между собой, чтобы происходило одинаковое распределение нагрузки на опоры. Элемент фундамента не следует делать массивным, так как, его масса станет существенной нагрузкой для свай и увеличит расход бетона. Ширина ростверкового пояса должна быть соразмерна с шириной стены. Монтаж опалубки под конструкцию выполняется с учетом направления осей здания, нанесенных на обноску. Внутри формы монтируется гидроизоляция, затем насыпается песок и ставится арматурный каркас. Каждый слой бетона уплотняется. После набора прочности раствором, опалубка демонтируется. Получившаяся конструкция покрывается слоем гидроизоляции. Ваш фундамент готов.

Свайно-ростверковый фундамент ТИСЭ

Каждая из сторон строительного процесса стремится к сбережению финансов при минимальной потере в качестве продукции. При выборе вида основания здания, идеальным с точки зрения соотношения цены – качества станет фундамент по технологии ТИСЭ, который без сложностей монтируется собственными силами.

Преимущества и недостатки фундамента ТИСЭ

  • Низкая сметная стоимость возведения объектов.
  • Практически полное отсутствие необходимости в использовании дорогостоящей строительной техники и оборудования.
  • Строительные работы автономны, почти не требуют подключения к электросети и могут производиться в любых условиях.
  • Минимальные трудозатраты и время возведения объекта.
  • Особенности фундамента ТИСЭ в том, что это идеальный вариант именно для индивидуального строительства. Самостоятельно, без навыков и опыта, своими руками.
  • Удобство при подводке различных коммуникаций даже при полностью построенном объекте.

Это были основные достоинства метода. А теперь посмотрим на недостатки фундамента ТИСЭ.

  • Невозможно строительство таким способом на илистых, обводнённых грунтах и болотистых местностях. При больших нагрузках сваи будут просто тонуть или ломаться.
  • Применяется ручной труд. В твёрдых и каменистых грунтах процесс бурения резко усложняется, возникают множественные проблемы с проходкой скважины. Правда, сейчас выпускают буры с механическим приводом с лёгким бензиновым двигателем как у косилок.
  • Нельзя сделать подвал полностью под всем домом.
  • Существует необходимость устройства отмостки большой ширины.

Учитывая все эти плюсы и минусы, можно определённо сказать, что данная технология является самой прогрессивной и экономичной для индивидуального строительства.
