Ошибки при выборе типа дорожного покрытия приводят к разрушению полотна в первый же сезон. Замена треснувших железобетонных плит и повторная отсыпка основания обходятся от 180 до 350 тыс. руб. за каждые 100 кв. метров дороги.
Секрет долговечности простой: марка 1П нужна для постоянных автодорог, 2П — для временных подъездов, а ПАГ — для экстремальных нагрузок. Разберем технические отличия дорожных и аэродромных плит, чтобы вы не переплачивали за избыточную прочность бетона.

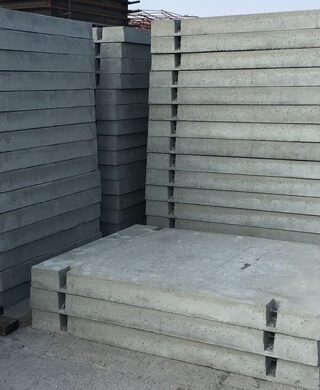

Чем отличаются по бетону и конструкции плиты 1П, 2П и ПАГ
Главное различие между покрытиями кроется в марке бетона и способе армирования. Для постоянных трасс завод изготавливает модификацию 1П из тяжелого бетона B22.5 (М300). Временные дорожные плиты серии 2П рассчитаны на меньшие нагрузки, поэтому для их отливки используют бетон B15 или B22.5, но с ненапрягаемым стальным каркасом.
Разные типы железобетона имеют четкое назначение и технические границы:
- марка 1П оснащается напрягаемой или ненапрягаемой арматурой для постоянных магистралей под колесную нагрузку 10-30 тонн;
- модификация 2П собирается на базе ненапрягаемого каркаса и подходит для временных подъездных путей к стройплощадкам;
- аэродромная серия ПАГ-14 и ПАГ-18 отливается из бетона B30-B35 (М400) с предварительно напряженными стальными стержнями.
Если уложить временные плиты дорожные марки 2П под постоянный поток тяжелых самосвалов, бетон растрескается через два-три месяца. Причина в том, что ненапряженная арматура в этой конструкции не выдерживает многократный изгиб под колесами массой свыше 10 тонн.
Какую нагрузку выдерживают дорожные и аэродромные покрытия
Допустимая нагрузка на колесную ось определяет, какую технику выдержит полотно без прогиба и разрушения. Стандартная серия 1П30.18-30 рассчитана на нагрузку 30 тонн на ось при толщине изделия 170 мм. Для временных площадок марка 2П30.18-10 дает запас прочности только до 10 тонн на ось.
Когда на объект заезжает тяжелая гусеничная техника или карьерные самосвалы, обычное покрытие не справляется. Здесь применяются аэродромные плиты ПАГ толщиной 14, 18 или 20 мм. Выпускаемые на ЗСМ Елецкий по ГОСТ 25912.0-2015 панели ПАГ-14 выдерживают мгновенную точечную нагрузкой до 50 тонн на кв. метр даже при морозе до минус 60 градусов.
Запас прочности модификации ПАГ-18 позволяет использовать ее на площадках для складирования тяжелого оборудования и на рудниках. Выбор в пользу 1П30.18-30 вместо аэродромных панелей на обычных объектах экономит до 35% бюджета на закупку материалов.
Как укладывать сборное покрытие на строительной площадке
Даже прочная плита ПАГ-14 сломается пополам, если уложить ее на неровное основание. Подготовка грунтовой подушки решает 80% задач по долговечности сборного полотна. Строители срезают растительный слой, укладывают геотекстиль и отсыпают слой песка со щебнем толщиной от 200 до 300 мм.
Правильная технология монтажа включает пять последовательных шагов:
- выравнивание и уплотнение грунтового основания виброплитой;
- укладка разделяющего слоя из геотекстиля плотностью от 200 г/кв. м;
- отсыпка и послойное тромбование песчаной подушки с увлажнением водой;
- монтаж железобетонных плит автокраном встык с контролем уклона по нивелиру;
- сварка монтажных петель между собой и заливка швов пескобетоном.
Сварка монтажных петель связывает соседние элементы в единый жесткий щит. Это предотвращает гуляние дорожного настила по высоте и защищает песчаное основание от вымывания дождевой водой.
