Что такое вакуумная помпа?

Помпа – это вакуумный насос, который используется для улучшения оксигенации мягких тканей детородного органа. Расширение фаллоса осуществляется из-за усиленного притока крови. Данное приспособление снижает риск возникновения образования фиброзных образований, а также обеспечивает улучшение эректильной функции. Многие мужчины предпочитают применять ее, так как она отличается высокой эффективностью, доступной стоимостью и безопасным использованием.

Клиническая картина

Что говорят врачи об увеличении члена Профессор, врач-уролог Тачко А.В.:

В нашей стране огромное количество мужчин не довольны размером члена, говорю вам как врач. Это деликатная проблема, о которой открыто говорить не принято, но я постоянно сталкиваюсь с подобными жалобами.

Вообще уже давно существуют различные упражнения для увеличения члена, но, увы, они требуют колоссального количества времени и, как ни странно, не работают. Есть и более радикальное решение — хирургическое вмешательство, но операции стоят огромных денег, да и далеко не каждый решится на такой шаг.

Но как же тогда быть, если своего размера не хватет? Единственное средство, которое проверено на миллионах мужчин и реально работает — это Python Gel, с которым вы гарантировано прибавите +3-5 см к длине члена уже через месяц. Этот гель не провоцирует аллергические реакции и другие побочные эффекты, не вызывает привыкания, а результат который вы достигли после применения, остается с вами навсегда. К тому же в рамках специальной акции каждый житель РФ может получить его бесплатно

Узнать больше>>

Устройство

Вакуумная помпа состоит из нескольких основных элементов, в числе которых:

  • цилиндрическая колба, в которую помещается половой орган;
  • кольцо;
  • груша;
  • соединительный шланг.

Вакуумный насос своими руками: пошаговый процесс изготовления

Специальный шланг необходим для соединения всех элементов – груши, колбы и кольца. Конструкция представляет собой прибор, который можно легко сделать самостоятельно. Главное, это подготовить все элементы и правильно соединить их с учетом пошаговой инструкции. Сделать помпу для члена в домашних условиях может каждый, но для этого необходимо внимательно изучить пошаговую инструкцию.

Принцип действия вакуумной помпы

Вакуумная конструкция воздействует на половой орган за счет создания герметичного вакуума. В колбу помещается пенис и начинается накачка воздуха. Это позволяет усилить кровоснабжение, что способствует утолщению фаллоса. Действие приспособления носит временный характер и после нормализации кровообращения детородный орган возвращаются в первоначальный вид.

Как сделать вакуумный насос?

Вакуумный аппарат самостоятельно возможно изготовить из таких устройств:

Вакуумный насос своими руками: пошаговый процесс изготовления

В зависимости от исходного материала, вакуумные насосы своими руками используются в разных сферах и для различных целей.

Вакуумный насос своими руками из компрессора холодильного

Насос для откачки воздуха сделать из компрессора холодильника достаточно просто. Процедура состоит из таких действий:

  • ножовкой спиливается верхняя часть аппарата;
  • двигатель достается из устройства. Нагнетательный и всасывающий шланги соединяются с трубками из меди;
  • поскольку верхняя часть насоса спилена, ее необходимо заменить новой. Новую крышку изготавливают из латуни. С внутренней стороны обшивается линолеумом, который служит звукоизолирующим материалом. Диаметр крышки должен быть меньше диаметра корпуса для предотвращения вытекания масла из корпуса;
  • аппарат оснащается уровнеизмерителем для контроля расхода масла (изготавливается из оболочки шариковой ручки, установленной колпачком вверх и зафиксированной трубкой, устойчивой к маслу). Колпачок ручки закрывается не плотно, что обеспечивает поступление воздуха.
  • аппарат размещается в емкость;
  • перед патрубком всасывания размещается фильтр-маслоулавливатель;
  • между нагнетательным патрубком и фильтром устанавливается механизм сброса избыточного давления. Такое мероприятие предотвратит обмотку от сгорания;

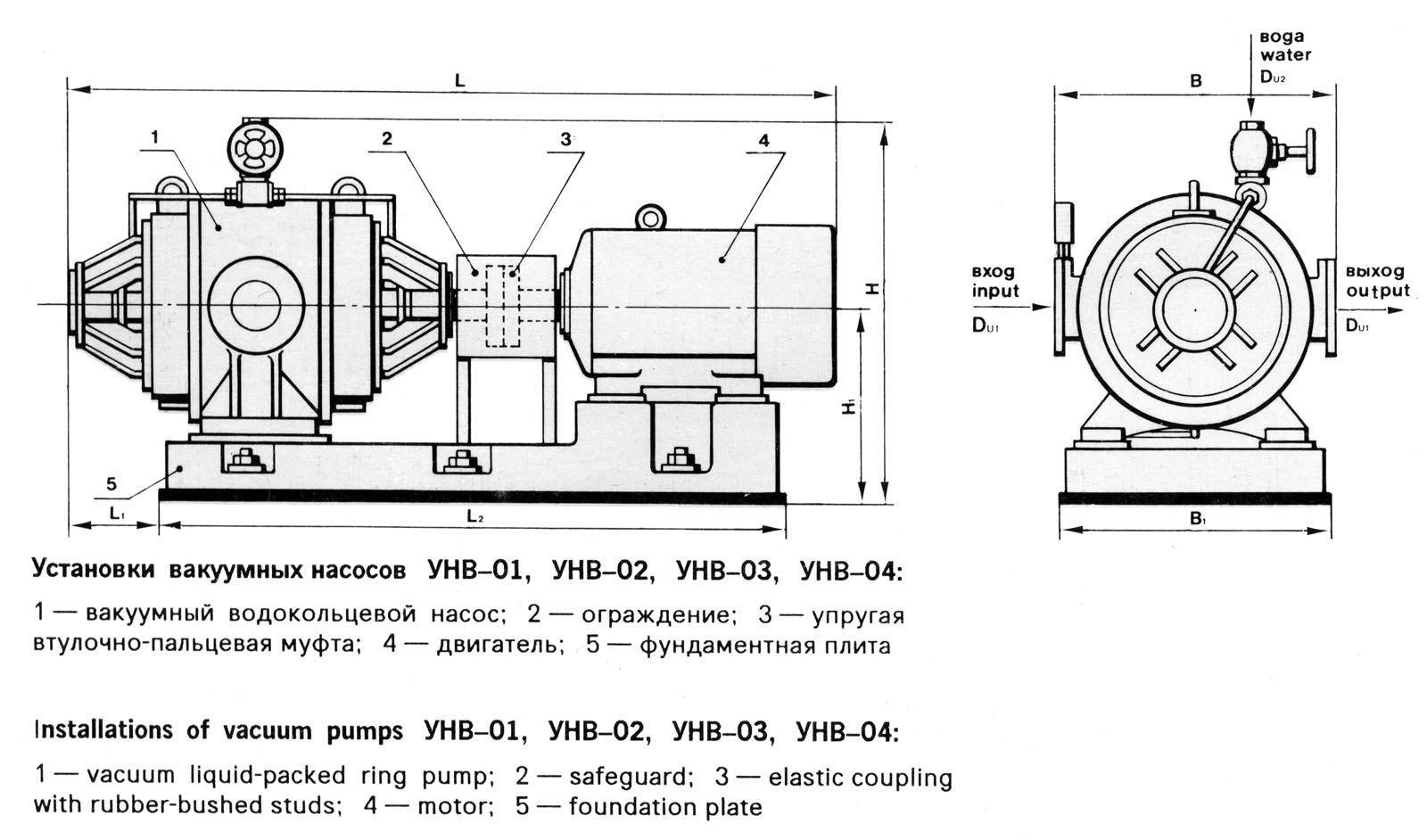

Как сделать вакуумный насос водокольцевого типа?

Аппараты для откачивания воздуха водокольцевого типа используются для сельхозтехники. Откачивает газ с примесями влаги и пыли.

Вакуумный насос своими руками: пошаговый процесс изготовления

  • внутри цилиндрического корпуса размещается рабочее колесо, с радиальными лопастями. Колесо не должно соприкасаться с корпусом. Рабочее колесо вращается с помощью двигателя. Помпа наполняется водой;
  • Поступление жидкости происходит с бака или нагнетательного патрубка;
  • Съемник напрессовывает подшипник. Для напрессовки в отверстия пластин вставляются шпильки. Затягивая гайки будет происходить напрессовка пластины на вал.

Преимущество устройства в отсутствии необходимости смазывать маслом рабочий вал. Отличаются прочностью. Эксплуатируются в условиях высоких температур.

Вакуумный насос своими руками из аквариумной помпы

В домашних условиях переделать аквариумный компрессор не составит большого труда. Для этого достаточно клапаны, находящиеся на разъемных креплениях, поменять местами. Для предотвращения образования конденсата, в корпусе сверлится отверстие.

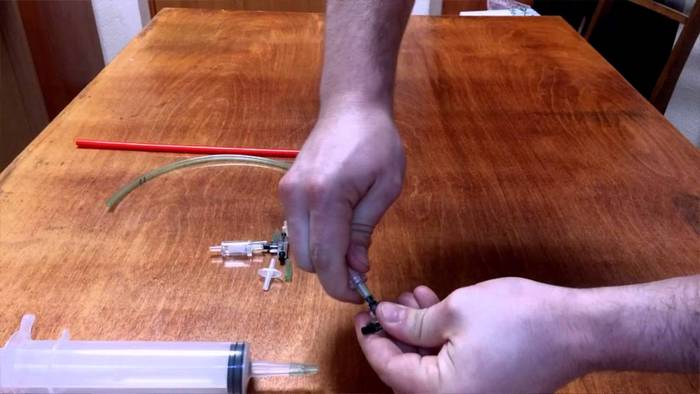

Аппарат из шприца

Это самый бюджетный и быстрый способ самостоятельного изготовления вакуумного устройства.

Вакуумный насос своими руками: пошаговый процесс изготовления

  • нам понадобится шприц (лучше использовать пятидесяти кубовый) трубка, обратные клапаны, совпадающие по диаметру;
  • отверстие делается в центре трубки. В отверстие размещается шприц;
  • два обратных клапана размещаются по обе стороны трубки. Первый клапан-всасывающий, второй-выпускающий;
  • всасывающий клапан крепится к жесткой трубке;
  • производя движения шприцом, в необходимой емкости будет происходить откачивание воздуха.

Как насос изготавливается из автомобильной помпы?

сток с манжетой снимается из открытой на гильзе крышке;
после откручивания шурупа извлекается манжета;
перевернув ее обратной стороной, прикручивается на место. Шток размещается на свое место;
к образовавшейся всасывающейся трубке подключается готовый обратный клапан

При установке обращают внимание на то, что воздух должен поступать в гильзу. Для этого в клапан дуют;
к обратному концу клапана присоединяется трубочка

Трубочка должна быть из плотного материала, не поддающегося атмосферному материалу.

Такой самодельный вакуумный насос создает разреженную среду в судке для пищевых продуктов или чехле для хранения одежды.

Вакуумный насос своими руками: пошаговый процесс изготовления

При эксплуатации аппаратов возникают поломки. Изучив материалы и модель агрегата, ремонт вакуумного насоса, осуществляют самостоятельно. Самостоятельно отремонтировать свой агрегат без обращения к специалистам возможно при ознакомлении с конструкцией устройства.

Для создания вакуумного агрегата достаточно иметь исходный материал. От типа исходного аппарата зависит сложность изготовления и назначение вакуумного насоса. Преимуществом самостоятельного изготовления агрегата вакуумного является экономия денежных средств.

Водокольцевой насос

Тот, кто готов потратить немного больше труда и денег на гонорары знакомым токарю и сварщику, может взяться за изготовление вакуумного насоса с жидкостным поршнем (второе название агрегатов водокольцевого типа). Такой насос представляет собой трубу, в которой с некоторым смещением относительно оси установлено рабочее колесо с радиальными лопатками.

Насос частично заполнен водой, а вал рабочего колеса приводится во вращение электродвигателем.

При этом лопатки рабочего колеса также придают жидкости вращательное движение, в результате чего она прижимается возникающей центробежной силой к стенкам корпуса и образует вращающееся кольцо.

Между жидкостным кольцом и втулкой ротора (рабочего колеса) образуется полость в виде серпа (напомним, что колесо установлено эксцентрично), которая играет роль рабочей камеры.

Популярные статьи  Забежная лестница своими руками: схемы + пошаговая инструкция с фото

Лопатки разделяют ее на несколько частей, причем объем их при вращении колеса то увеличивается, то уменьшается. В начале цикла (увеличение объема) ячейка всасывает откачиваемый газ, в конце (уменьшение объема) – он сжимается, то есть происходит его нагнетание.

При этом тепло, выделяющееся в сжимаемом газе, «уходит» в воду, так что температура его остается почти постоянной (изотермическое сжатие). Вода же постепенно нагревается все сильнее, так что ее периодически приходится менять.

Вода в насос поступает из бака через гидравлическое уплотнение вала ротора либо через всасывающий патрубок. Далее она, как и содержащийся в ней сжатый газ, сбрасывается через выходные (нагнетательные) отверстия.

Как видно, водокольцевой насос устроен достаточно просто. Помимо материалов (трубы для изготовления корпуса, торцевых крышек и вала, стальной лист для изготовления колеса, лопаток и бака) понадобятся подшипники и электродвигатель. Рабочее колесо устанавливается так, чтобы оно не соприкасалось с корпусом и торцевыми крышками. Таким образом, трение между какими-либо деталями насоса отсутствует, а значит и изнашиваться нечему.

Помпа водокольцевая

Напрессовка подшипников осуществляется при помощи специального инструмента – съемника. Его также можно изготовить самостоятельно. Необходимо усилие в любом съемнике, независимо от его конструкции, создается путем затягивания резьбы. Самый простой вариант – две пластины с отверстиями под шпильки. Одну пластину упираем в торец вала, другую устанавливаем за подшипником.

Вставив в отверстия пластин шпильки, нужно по очереди и постепенно затягивать на них гайки, в результате чего вторая пластина будет притягиваться к первой, и напрессовывать при этом подшипник на вал. Его перед началом операции нужно смазать литолом.

Водокольцевой насос может без последствий откачивать газ с большим содержанием пыли, песка или влаги. При этом весь мусор остается в воде, то есть параллельно с откачиванием происходит и фильтрация газа. Однако, при длительной эксплуатации в таких условиях торцы рабочего колеса могут истираться. В таком случае достаточно будет восстановить требуемые зазоры посредством установки прокладок между корпусом и торцевыми крышками.

Водокольцевой насос относится к категории безмасляных. Это значит, что его рабочий механизм не нуждается в смазке. Только в подшипники нужно вводить небольшое ее количество. Высокая точность при изготовлении отдельных деталей не требуется.

Как сделать самому

Ручной вакуумный насос своими руками для воды можно изготовить, воспользовавшись пластмассовыми бутылками разного диаметра. Ручное самодельное устройство будет представлять собой примитивный аналог вакуумной помпы.

Вакуумный насос своими руками: пошаговый процесс изготовления

Вакуумный насос своими руками

Для производства потребуется:

  • Несколько бутылок, которые легко помещаются одна в другую. Первая будет выполнять функцию поршня, поэтому нужно выбирать изделия, не имеющие существенного отличия в диаметре. Если разница в размерах присутствует, придется оборудовать уплотнитель.
  • Потребуется шланг от насоса.

На большой бутылке отрезается верх. В днище меньшей бутылки нужно оборудовать отверстие. Нужно вставлять изделия одно в другое, на внутреннем элементе при помощи скотча делается уплотняющая прослойка при необходимости. В большую бутылку вкручивается шланг от насоса. Если вкручивать его в обратном направлении, воздух в процессе движения поршня, будет откачиваться из меньшей бутылки.

Вакуумные насосы в бытовом применении необходимы для образования разреженного пространства в определенных объемах. Для образования вакуума могут применяться полиэтиленовые пакеты, необходимые для хранения пищи, либо сплит-системы, устанавливаемые в кондиционерах.

Чтобы изготовить подобные устройства самостоятельно, достаточно взять за основу любой манжетный насос. Для таких целей подходят даже приспособления для подкачки автомобильных колес.

Чтобы модернизировать устройство, нужно выполнить такую последовательность действий:

  • Разобрать автомобильный насос.
  • Демонтировать манжет и развернуть его в обратном направлении.
  • После этого насос снова собирают.
  • Обратный клапан нужно присоединить на входе в насос. Этот элемент может функционировать таким образом, что воздух не будет поступать обратно в емкость, из которой он выкачивается при помощи насоса.

Подобные устройства недостаточно мощные для того, чтобы работать с какими-то крупными объемами, но в бытовом применении они могут оказаться достаточно эффективными.

Преобразование медицинского шприца

Вакуумный насос своими руками: пошаговый процесс изготовления

Для подобного изобретения тоже есть основания – любопытные дети или малые объемы жидкости и газа, которые нужно откачать. Для изготовления прибора своими руками понадобится следующий набор деталей:

  1. Пластиковый тройник.
  2. Гибкая пластиковая трубка, по диаметру совпадающая с входным отверстием шприца и отверстиями тройника.
  3. Два аквариумных обратных клапана.
  4. Медицинский шприц, чем больше будет его объем, тем мощнее будет насос.

Нарезаем пластиковую трубку на отрезки, размером по 10 сантиметров и присоединяем к тройнику. Трубки должны герметично и плотно облегать носик тройника, чтобы не соскочить при работе под давлением. Две противоположные трубки оставляем в покое. К третьей, которая расположена под прямым углом, прикрепляем носик шприца. Таким образом, конструкция представляет собой тройник с двумя отрезками шлангов, отведенными в разные стороны и шприцем, расположенным под прямым углом к отведенным концам.

Следующий шаг – монтаж обратных клапанов. Обычно на них есть маркировка и указательная стрелка. Один из клапанов вставляем так, чтобы стрелка указывала от тройника, второй так. Чтобы стрелка указывала на тройник. В целом система будет напоминать указатель вход-выход.

Ручной насос готов. Им можно отвести воду из одного сосуда в другой, погрузив один клапан в воду, а другой в емкость, куда предполагается перекачать жидкость. При этом указательные стрелки являются направляющими. В жидкость погружается клапан с указателем на тройник. Движениями поршня шприца мы можем заставить систему работать.

Ремонт вакуумного насоса

В работе вакуумного насоса своими руками, как и любого другого механизма, могут иметь место всевозможные сбои.

От этого не застрахованы даже водокольцевые установки, считающиеся наиболее надежными.

Если имеющийся у вас насос стал работать с меньшей производительностью или вообще не включается, это может быть вызвано одной из нескольких причин.

Электродвигатель неисправен или неправильно подключен

Одна из распространенных ошибок – нарушение схемы подключения. Но прежде всего нужно проверить, подается ли питание, ведь сетевой провод может быть сломан или перебит. Наличие электричества проверяем похожим на отвертку пробником-индикатором.

Если пробник светится и провода подсоединены верно, насос нужно отключить от сети, после чего его двигатель отсоединяется от нагнетательного механизма. Снова подаем питание. Если мотор начал вращаться, значит причину аварии нужно искать дальше. Если нет – двигатель неисправен и его нужно нести в мастерскую.

Падение производительности или отказ вакуумного насоса может быть обусловлен низким качеством электроснабжения.
Особую чувствительность в этом отношении проявляет импортная техника. Если подобные проблемы имеют место, подключайте насос через стабилизатор.

Нарушилась соосность между приводом и валом нагнетательного механизма

В большинстве случаев перекос устраняется путем установки прокладок под двигатель или нагнетательный механизм.

Иногда даже после восстановления соосности насос не работает.

Осмотрите муфту, возможно, она смещена или деформирована.

Деталь нужно установить на место или заменить на новую.

Заклинило рабочий элемент в нагнетательном механизме

Как правило, эта проблема бывает вызвана присутствием загрязнений в откачиваемой среде. Чтобы устранить неисправность насос нужно разобрать и тщательно почистить.

Вышел из строя подшипник в одном из опорных узлов

Такое явление, как правило, сопровождается необычно громким шумом или сильной вибрацией. Отслуживший свое подшипник следует заменить.

На рабочих элементах появилась накипь, которая мешает насосу нормально работать

Данная проблема характерна для водокольцевых насосов, которые в качестве рабочей (сервисной) среды используют воду. Чтобы реанимировать агрегат, солевые отложения следует удалить посредством одного из специальных составов («Антинакипин», ВД-40 и др.).

Насос работал в режиме перегрева, вследствие чего некоторые из его деталей быстро износились

Применение даже самых современных антифрикционных материалов, например, тефлона, не способно компенсировать в полной мере отсутствие смазки, так что при работе таких устройств за температурным режимом нужно следить очень внимательно.

Популярные статьи  Какие существуют большие угловые шкафы, обзор моделей

Если же перегрев все же имел место, вышедшие из строя детали подлежат замене.

Утечка рабочей среды или ее избыток

Снижение производительности водокольцевого насоса может быть вызвано падением давления сервисной жидкости, обусловленным ее утечкой. В этом случае необходимо заменить уплотнитель в отверстии (в месте прохождения вала).

Выбирая вакуумный насос водно-кольцевого типа, отдавайте предпочтение моделям с торцевым уплотнителем, а не сальниковой набивкой, которая считается устаревшей.

Если же состояние уплотнителя пока является удовлетворительным, значит утечка происходит через фланцевые присоединения – необходимо заменить имеющиеся там прокладки.

Также слишком интенсивный расход рабочей жидкости может быть связан с чрезмерным износом деталей.

Обычно это означает, что насос уже отслужил положенный срок и его пора менять. Но не стоит с этим торопиться, ведь агрегат может быть еще ремонтопригодным.

В этом случае необходимо будет заменить только наиболее изношенные детали.

Высокое давление сервисной среды, обусловленное ее избытком или перегревом, также отрицательно сказывается на производительности прибора. Если вернуть ее параметры к оптимальным значениям, насос заработает с прежней силой. Если температура в норме, значит нужно уменьшить подачу воды или устранить противодействие со стороны напорного трубопровода – там может быть не полностью открыт вентиль либо имеются чрезвычайно высокие потери на трение.

Разновидности самодельных конструкций

Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах

И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер

Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.

Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.

Использование автомобильного насоса

Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.

А изготовить его можно с помощью следующих шагов:

  • Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
  • Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
  • После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
  • Собрать механизм.

Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.

Монтаж вакуумного клапана

Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.

Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.

Изготовление из компрессора

Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая. Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.

Иногда продукты, которые необходимо вакуумировать, содержат большое количество влаги. Для того чтобы избежать поломки, нужно вмонтировать дополнительную сушку, которая состоит из ресивера и отстойника.

Вакууматор из мотора от холодильника

Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.

Такая конструкция создаётся по следующему алгоритму:

Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор

На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя.
После этого только остаётся присоединить шланг и можно пользоваться.. Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо.

Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:

  • Поломка электрического двигателя или его неквалифицированное подключение к сети.
  • Несогласованность привода и вала мотора холодильника.
  • Заклинивание рабочего элемента.
  • Создаётся накипь.
  • Перегрев вакууматора и его деталей.

Таким аппаратом можно без проблем откачать воздух из банки или бутылки.

Вакуумный насос для откачки воздуха своими руками: как сделать и принципы работы устройства

Вакуумный насос, это обычный воздушный компрессор, у которого используется всасывающая сторона.

Из воздушного компрессора вы сможете сделать вакуумный насос на 12 вольт, если вам удастся подсоединить шланг к его воздухозаборнику.

Данное руководство покажет как сделать вакуумный насос своими руками.

Такой прибор пригодится для вакуумизации пищевых продуктов и увеличения срока их годности, или для вакуумной упаковки вещей, так как пакет с удаленным воздухом занимает меньше места, чем обычный пакет с вещами.

Еще можно заняться вакуумным формованием – производством изделий из термопластичных материалов в горячем виде методом воздействия вакуума.

Создаваемое таким устройством разряжение в несколько раз выше, чем может создать обычный пылесос (около 0,8 кгс/кв.см, или 0,08 МПа).

Такого разряжения достаточно для применения насоса в производственных нуждах, в которых используется вакуум.

Компрессор для накачки автомобильных шин в магазине стоит около 1300 руб. Еще придется приобрести некоторые запчасти и клей.

Также потребуется:

  • Около одного метра ПВХ трубки с внутренним диаметром 6 мм.
  • Пластиковый соединитель типа «елочка» для трубки внутренним диаметром 6 мм.
  • Эпоксидная смола (холодная сварка).

Все эти материалы легкодоступны и могут быть приобретены в магазине.

Поскольку 12-вольтовый насос потребляет ток около 4 А, для него будет нужен достаточно мощный источник питания постоянного напряжения. В качестве источника тока можно использовать автомобильное зарядное устройство на 6 А.

ПРИМЕЧАНИЯ.

Если вы будете использовать дешевый воздушный компрессор для накачки шин, такой как Harbor Freight стоимостью 700 рублей, не ожидайте от него слишком многого. (Дешевый насос будет работать только в течении нескольких минут, далее он перегреется.

Хороший компрессор может непрерывно работать до часа). Дело в том, что компрессор не предназначен для работы в качестве вакуумного насоса.

Популярные статьи  Двойная розетка: проводим подключение самостоятельно

Включайте его в работу на период от 1/3 до 2/3 времени, указанного в паспорте на компрессор, затем давайте ему остыть в течение 5 минут.

Вот несколько советов по использованию насоса и ограничениях в использовании:

Для вакуумного упаковывания:

  • Не используйте насос для вакуумирования больших объемов продуктов или вещей, а также для создания вакуума в емкости с утечками воздуха.
  • Используйте для вакуумирования небольшие емкости и заполняйте их объем продуктами (вещами) по максимуму, чтобы откачивать из них минимум воздуха.
  • Отключайте время от времени насос, чтобы охладить его.
  • Если по прошествии большого времени, насос не может создать вакуум, значит где-то имеется утечка.

Для вакуумного формования:

  • Не пытайтесь откачать воздух из 100-литрового резервуара этим насосом.

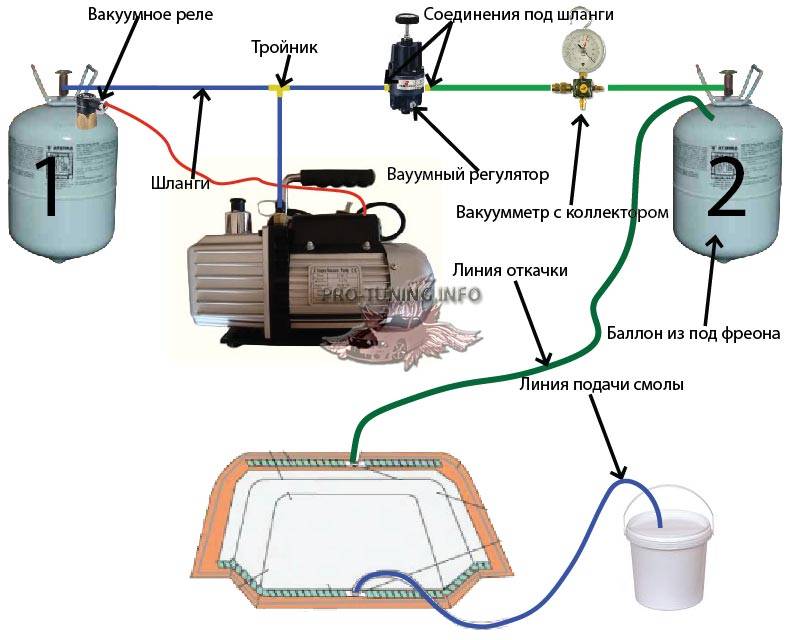

  • Чтобы уменьшить нагрузку на вакуумный насос, используйте двухступенчатую систему откачки воздуха: вначале большая часть воздуха откачивается с помощью пылесоса, затем в работу включаются вакуумный резервуар с вакуумным насосом: ссылка.
  • Не запускайте насос в работу, пока разряжение в системе не упадет до 0,8 кгс/см2. Обычно, для формования изделий достаточно разряжения в пределах 0,6-0,7 кгс/см2. Поэтому не стоит лишний раз, для увеличения разряжения на пару десятых атмосфер, включать вакуумный насос, во избежание его быстрого изнашивания.

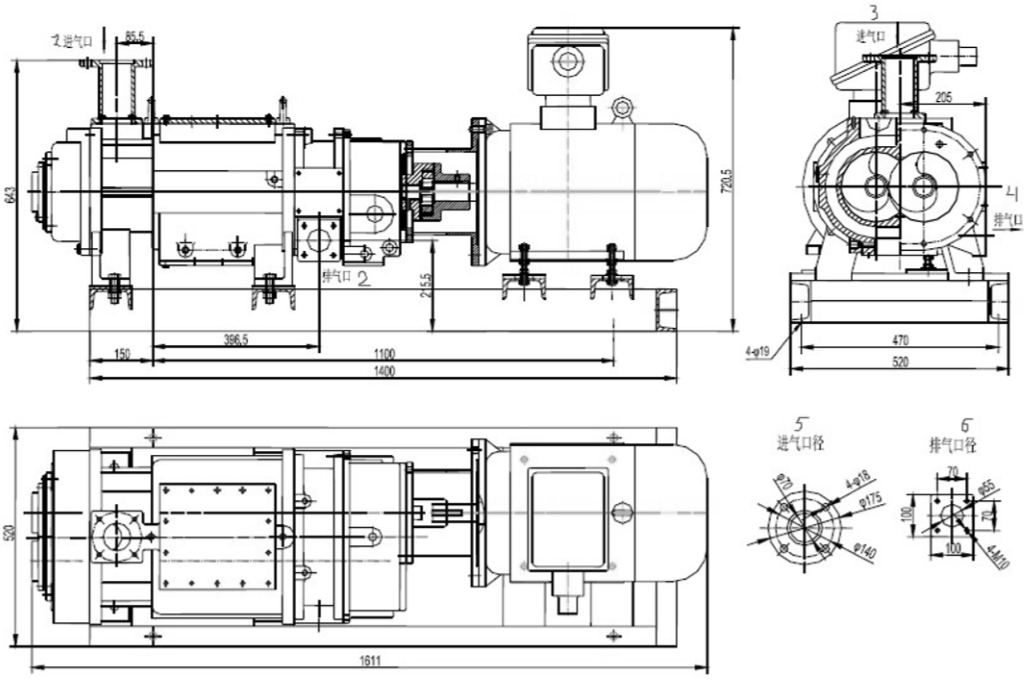

Особенности насоса для откачки воздуха

В зависимости от сферы применения, потребностей в мощности, вакуумные насосы отличаются своими характеристиками. Основные параметры, которые являются показательными при выборе устройства:

  • объем воздуха, который насос откачивает за определенное время при допустимом давлении;
  • объем входного (заборного) отверстия, который влияет на скорость работы;
  • уровень давления при входе и выходе воздуха (максимально допустимый);
  • рабочее давление, создаваемое вакуумным насосом (средний показатель между минимальным и максимальным);
  • остаточный уровень давления без выпуска воздуха (минимальный показатель);
  • уровень минимального рабочего давления;
  • энергозатратность за единицу времени;
  • объем антифриза, необходимый для охлаждения системы;
  • время, за которое насос выходит на рабочую мощность (от момента запуска до начала работы).

Характеристики общие, присущие всем вакуумным насосам, могут изменяться в зависимости от видаприбора для откачки воздухаи принципа его работы .

Как сделать подъемную, прижимную, верхнюю раму

В качестве материала изготовления рамы применяем профильную трубу 60х40х2 мм. Прижимную раму выполняем точно в тех размерах, что и у вакуумной рамы. Если ровный профиль – не погнутый и не покрученный достать не удалось, тогда отбираем попарно самые ровные листки. Из них мы изготовим части вакуумного стола, которые плотно примыкают между собой.

Подъем прижимной рамы будет осуществляться за счет регулируемых шарнирных соединений. Шарниры можно регулировать, когда будет наклеен уплотнитель в виде полос листовой резины со средней жесткостью – толщина примерно 2 мм.

Приваренные шайбы требуются, чтобы увеличить площадь трения. Шкворень шарнирного соединения в виде стального прута D12, на концах которого имеется резьба.

Чтобы удерживать прижимную раму поднятой, можем воспользоваться газовыми лифтами.

Поршневая самодельная конструкция для скважины

Вакуумный насос для откачки воды из скважины прост по своей конструкции, но требует навыка в изготовлении. Понадобятся сварочные работы, поскольку помпу лучше делать из гильзы двигателя грузового автомобиля. Потому что ее внутренние стенки идеально гладкие и ровные.

Снизу приваривается днище, которое перекроет оголовок скважины. В его центре устанавливается обратный клапан. Последний можно изготовить самостоятельно, но лучше купить в магазине заводского производства.

Вакуумный насос своими руками: пошаговый процесс изготовления
Поршневая помпа для скважины Источник ytimg.com

Для штока нужно подобрать два стальных диска, диаметром чуть меньше гильзы. Между ними прокладывается резина толщиной в 1 см, и конструкция стягивается болтом с гайкой. Смысл в том, чтобы резина, немного выступая за края дисков, создавала уплотнение в гильзе. К болту приваривается сам шток. Для него можно взять подходящий стальной пруток.

Для удобства профилактических работ оголовок скважины и днище гильзы снабжаются резьбой. Она не только облегчит демонтаж конструкции по необходимости, но и сделает все соединение герметичным. В верхней части гильзы высверливается отверстие и к нему приваривается стальной патрубок для сброса воды.

Шток вставляется в гильзу и сверху закрывается крышкой с отверстием для скольжения. Для удобства стержень оборудуется ручкой. Устройство способно легко поднять воду с глубины в 7 метров.

Конструктивные особенности

Вакуумный пресс для фасадов мебели и других элементов ее конструкции составляют следующие элементы:

  1. вакуумный стол, на поверхность которого укладываются мебельные заготовки (поверхность такого стола должна обладать высокой жесткостью, поэтому она обшивается листовым металлом или толстой жестью);
  2. вакуумный насос, в задачу которого входит откачивание воздуха из-под поверхности пленки для мебельных заготовок;
  3. прижимная рама, которая также изготавливается из прочного металла (в функции такой рамки, оснащенной надежными зажимными элементами, входит обеспечение герметичности воздушной полости под пленкой, которой покрывают мебельные заготовки);
  4. нагревательная установка, которая может быть выполнена на основе рабочих элементов различного типа;
  5. крышка вакуумного пресса, которая может быть откидного или накатного типа.

Вакуумный насос своими руками: пошаговый процесс изготовления

Основные элементы вакуумного пресса

Большая часть моделей вакуумных прессов дополнительно оснащается одним или несколькими валами, устанавливаемыми с торцевой стороны оборудования. Такие валы, которые делают работу на вакуумном прессе более удобной и сокращают время выполнения технологических операций, используются для установки рулонов с используемой для покрытия пленкой.

Многие современные модели вакуумных прессов для МДФ и ДСП могут работать в автоматическом режиме, что обеспечивают устанавливаемые на такое оборудование системы ЧПУ. Особенно актуальным использование вакуумных прессов с ЧПУ является для предприятий, выпускающих мебель сериями, когда на подобном оборудовании приходится выполнять покрытие пленкой или шпоном множества однотипных деталей. В таких случаях системы ЧПУ, устанавливаемые на такое оборудование, позволяют повысить его производительность и, соответственно, снизить себестоимость выпускаемой продукции.

Вакуумный насос своими руками: пошаговый процесс изготовления

Промышленный мембранно-вакуумный пресс с ЧПУ с подогревом верхней и нижней плиты

Предназначение устройства

Перед тем как изготавливать устройство, необходимо разобраться в его работе. Почти все потребители ежедневно сталкиваются с вакуумными упаковками и знают, что это такое. Они представлены в виде целлофанового изделия, в котором отлично сохраняются продукты, при этом не высыхая. В самых простых упаковках воздух выдавливается вручную, а более сложные — предусматривают использование рабочего механизма. Благодаря самодельному устройству можно создавать вакуум в любом пакете, хотя упаковку нужно будет герметизировать.

Вакуумные упаковки также используют для хранения одежды, так как объем уменьшается, и все вещи можно поместить в сумку или чемодан. Особенно распространено применение аппарата на промышленности в таких целях:

  • Использование для производства мешков и на упаковочных лентах;
  • Перегонка химического вещества, сушка химического препарата и сжатие газообразного вещества;
  • Очистка рыбы или овощей, переработка пищевых продуктов;
  • В полиграфии используются компрессоры в печатных и перерабатывающих механизмах;
  • Использование в очистных устройствах для очистки окружающей среды:
  • В медицинских дыхательных аппаратах и стоматологическом оборудовании.

Распространено использование вакуумирования для обработки дерева и придания ему эстетичности. Для этого деревянное изделие пропитывается маслом, а для ускорения процесса и большей эффективности деревянный предмет помещается в камеру, и производится откачка воздуха. При этом внутреннее давление древесины выталкивает воздух и всасывает масляное вещество.
