Изготовление полки-стеллажа

В том случае, если вы регулярно используете инструменты, то удобно будет пользоваться открытым навесным стеллажом. При работе вам не потребуется искать нужный ключ или гайки, достаточно будет протянуть руку, чтобы добраться до нужного инструмента. Можно встретить различные модели – и простые, и сложные.

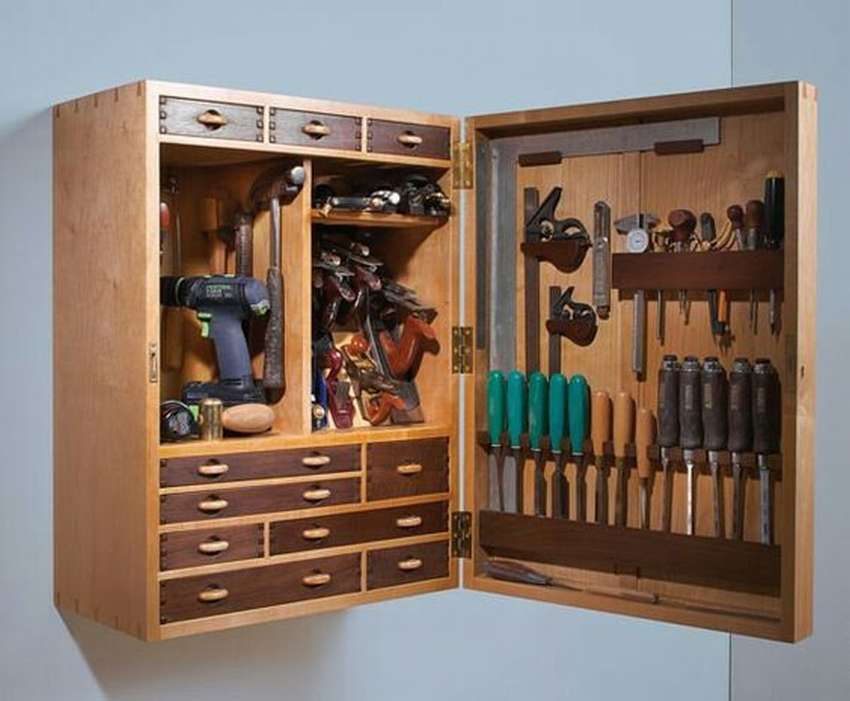

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции
Смотреть галерею

Если стеллаж для инструментов (фото приведено в статье) используется вдали от мастерской, то можно установить на него дверцы. В результате вы получите эстетически привлекательную конструкцию, которая будет служить вам долгие годы. Но теперь давайте рассмотрим, как сделать полку-стеллаж.

Какие материалы подойдут для изготовления кухонного шкафа?

В строительных фирмах и магазинах очень легко приобрести ламинированную ДСП толщиной 16 мм, которая в основном и применяется для изготовления современной корпусной мебели. Это прочный материал, обработанный покрытием, имитирующим ценные породы дерева или окрашенным в разные цвета. Готовые фасады (МДФ )значительно сократят усилия по изготовлению кухонных шкафов своими руками и придадут мебели прекрасный внешний вид. Лист ДСП можно приобрести целиком или в виде обрезков от изготовления мебели в торговых точках мебельных фабрик. Распиловку лучше заказать в торгующей организации, предоставив мастерам все размеры и количество деталей.

Кроме ЛДСП, потребуется ряд материалов и инструментов:

Инструменты для изготовления кухонного шкафа.

  • лобзик электрический (если распиловка производится самостоятельно и для возможной подгонки деталей);
  • дрель-шуруповерт и набор сверл по дереву;
  • сверло Форснера — специальная насадка для высверливания отверстий под петли дверец;
  • измерительные инструменты: рулетка, уголок строительный, уровень;
  • утюг с ровной подошвой;
  • канцелярский резак, нож;
  • наждачная бумага;
  • фурнитура (ручки, петли, декор и пр.) и крепежные элементы (саморезы, конфирматы);
  • лист ДВП толщиной 3 мм для задних стенок;
  • кромка для ЛДСП.

Перед тем, как приобрести нужные материалы, нужно определить размеры и создать эскиз шкафчика на бумаге с учетом декоративных элементов. После этого делают примерный чертеж с указанием ширины и длины каждой боковой панели, полки, дна и верха конструкции. Если принято решение использовать готовые МДФ, то разумнее сначала приобрести их, а размеры шкафчика планировать с учетом размера дверей и фасадов.

Шкаф для инструментов с дверцами

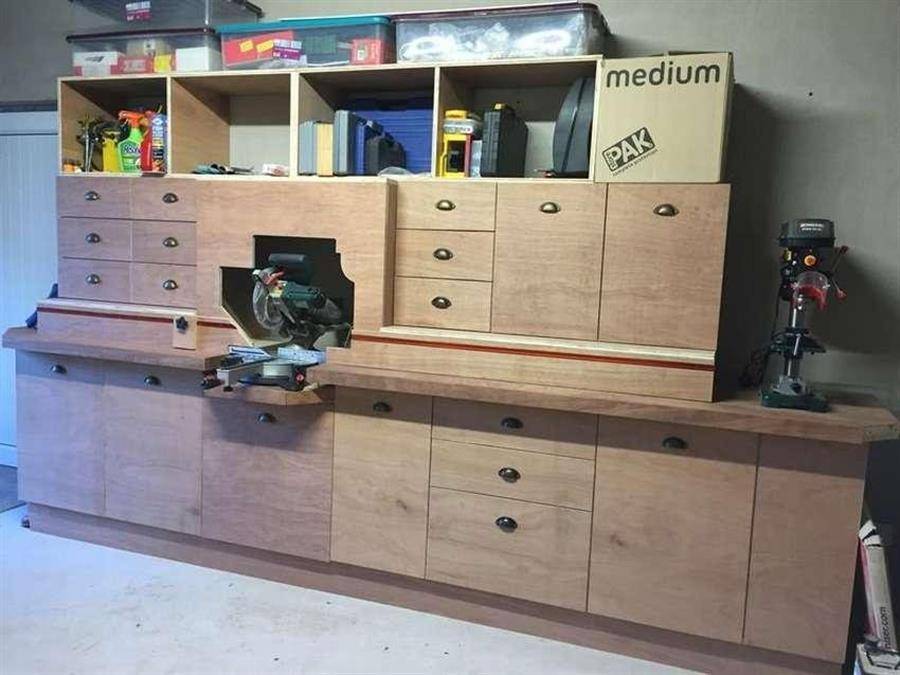

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции
В доме всегда есть опасные инструменты и предметы, которые могут попасть в детские руки, особенно в мастерской и гараже. Запираемый шкаф для инстументов с дверцами позволяет безопасно хранить химикаты, краски, средства борьбы с вредителями, острые инструменты и другие, потенциально опасные предметы. И хотя это очень простая конструкция, но зато функциональная и не требуя большого пространства на стене. Крючки и натяжные зажимы в задней части пэдборда и по обеим сторонам дверных проемов дают много возможностей для размещения инструмента.

Задняя панель корпуса и внутренние дверные рамы могут быть оснащены регулируемыми полками.

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции
Конструкция представляет собой три коробки, на сборку требуется не более трех часов. Шкаф можно покрасить и использовать не только в мастерской или гараже, но в доме в качестве дополнительной кладовки.

Необходимые инструменты: дрель, торцовочная пила и горячий клей.

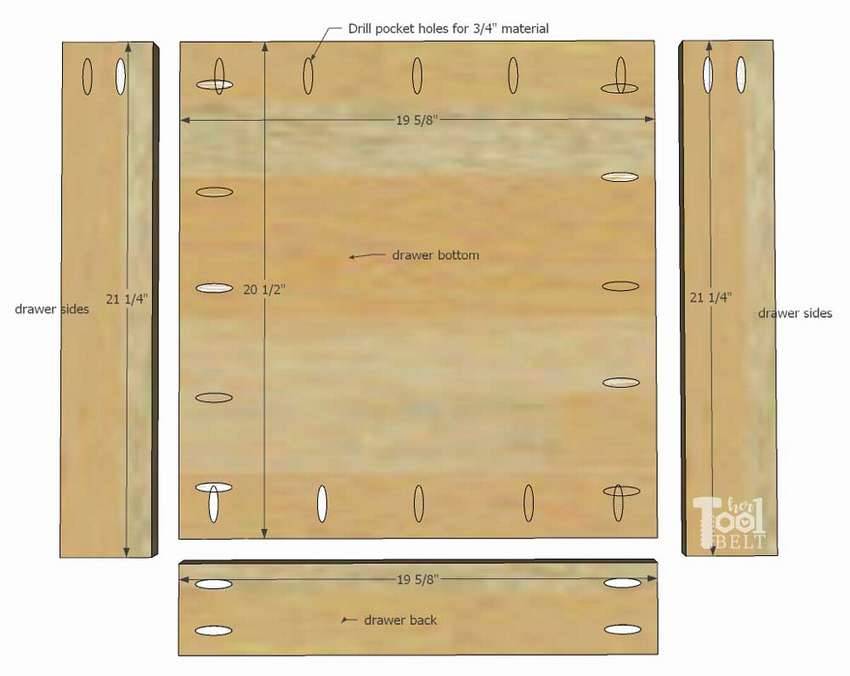

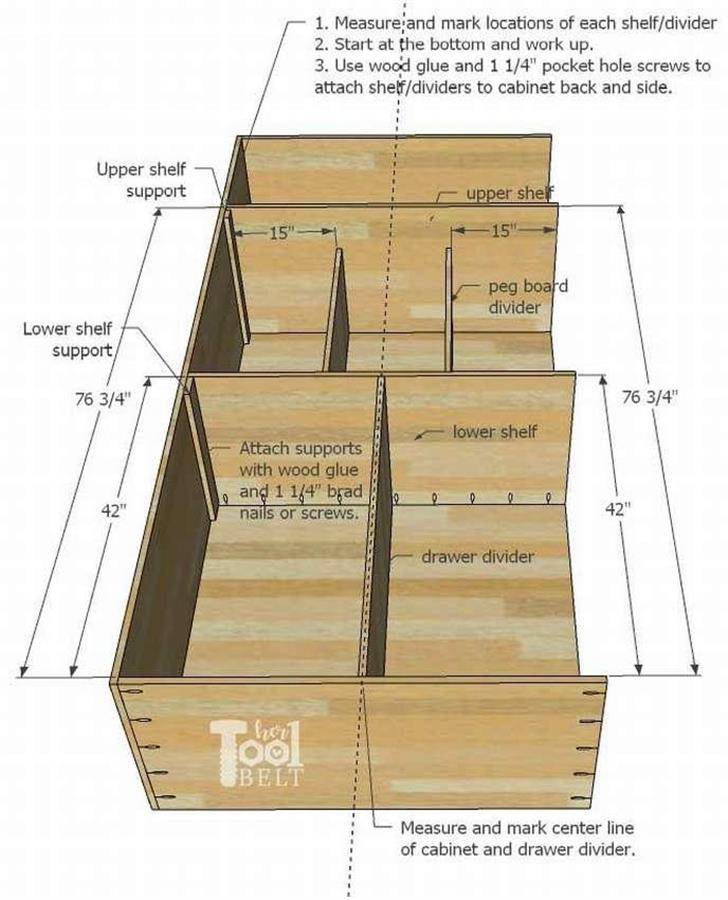

На фото вы видите чертеж шкафа для мастерской, а также список деталей с размерами в дюймах и футах. Вам необходимо перевести это все в сантиметры. Очень просто, например, написано 4 “, это 4 дюйма, умножаем на 2,54 = 10,16 см. Обозначение 6′ это 6 футов, умножаем на 30,48 = 183 см.

Инструкцию по сборке можно прочитать на сайте, ниже смотрите небольшой мастер класс на пошаговых фото.

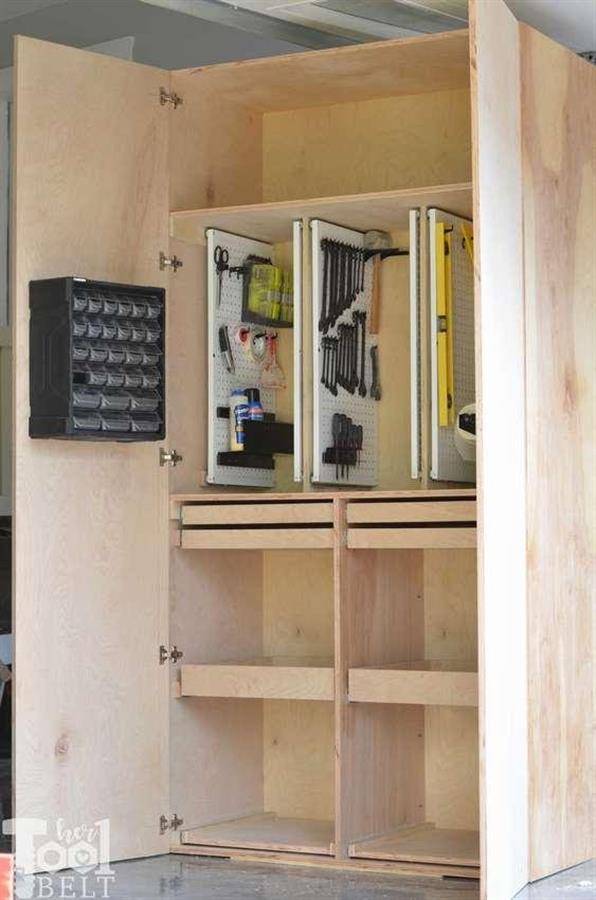

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

Совершенствуем ящик для инструментов

В зависимости от того, где будет располагаться шкаф с инструментами, на балконе или в кладовке, своими руками можно сделать и его освещение. Это значительно повысит удобство эксплуатации. Есть несколько вариантов решения такого вопроса.

Для тех, кто разбирается в электричестве, можно предложить автоматическую подсветку. В ящике выполняют разметку будущих осветительных приборов и вырезают под них отверстия, чтобы была возможность установить основание.

Желательно чтобы изделие уже стояло на своем месте, так как следующим этапом будет выбор длины электрокабеля. Его при помощи шурупов фиксируют на стене или потолке, после чего укладывают в крышку и закрывают. Далее следует последовательное подключение подсветки к кабелю – сначала фаза, потом «ноль».

Галогенные лампы. Такой вариант подойдет для большого ящика, с целью освещения его полок. Обычно такие наборы продаются готовыми комплектами, состоящими из:

  • выключателя
  • трансформатора
  • галогенных ламп
  • коннектора
  • проводов

Изначально проводится разметка освещения, после чего электродрелью с фрезой делают отверстия (0,5 см). После этого фрезу переворачивают и доделывают точки.

Если этого не выполнить, то есть риск, что инструмент может серьезно повредить древесину, из-за чего придется переделывать полочку или дверцу.

Согласно схеме, на полу все элементы соединяются в единую цепочку, после чего лампы подсоединяют к трансформатору и проверяют работу. Для параллельного подключения используют колодки и клеммы.

Чтобы такая подсветка полноценно работала, стоит запомнить следующие важные моменты:

показатели мощности трансформатора должны быть на 5% выше, чем суммарная мощность самих ламп
минимальная сила на выходе из трансформатора – 12 вольт
обращать внимание на показатели рабочего напряжения самих светильников
чтобы подсветка хорошо работала, максимальная длина кабеля не должна превышать 2-3 м
трансформатор монтируют в таком месте, чтобы он не нагревался от других источников (батарея, обогреватель и т. д.)

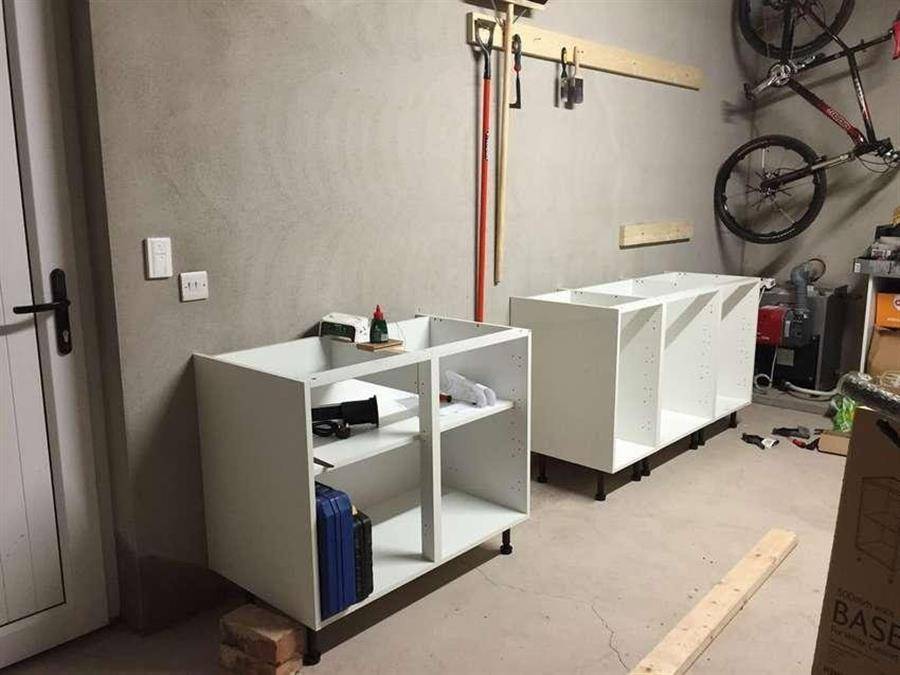

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

Мини-мастерская с подсветкой

Светодиодная лента.

Пожалуй, самый простой способ оснастить свой ящик для инструментов светом.

Но это не значит, что такой свет будет малоэффективным.

ЛЭД-ленты продаются в катушках, при этом можно покупать определенный метраж или же взять одну катушку, в которой сразу отмерено 5 метров.

Дополнительно еще понадобятся вилка и провод, чтобы всю систему подключить к электросети, а также блок питания и контроллер.

Работа имеет следующие этапы:

  • сначала соединяются блок с кабелем, а затем к питанию подключают и контроллер
  • 4 разноцветных провода контроллера соединяют с аналогичными цветами на ленте посредством паяльника или клеммных колодок
  • для проверки, вилку подключают к розетке и смотрят, все ли лампочки горят
  • каждая лента с обратной стороны имеет клейкую основу, которая прикрыта защитной пленкой – постепенно ее снимая, ленту наклеивают в необходимых местах освещения ящика

При желании можно приобретать разноцветную ленту. Что касается силы освещения, тот тут все зависит от плотности лампочек на 1 кв. м. – чем их больше, тем ярче свет.

На самом деле сделать освещение в ящике для инструментов не так уж и трудно.

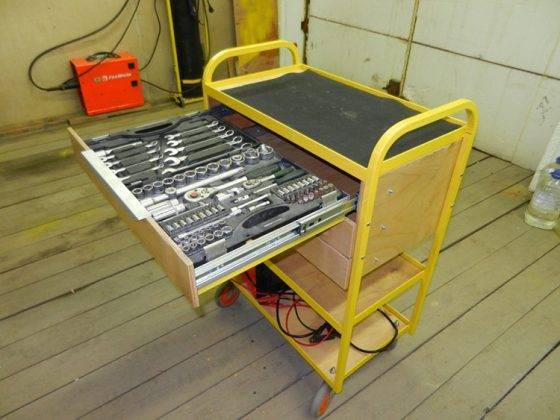

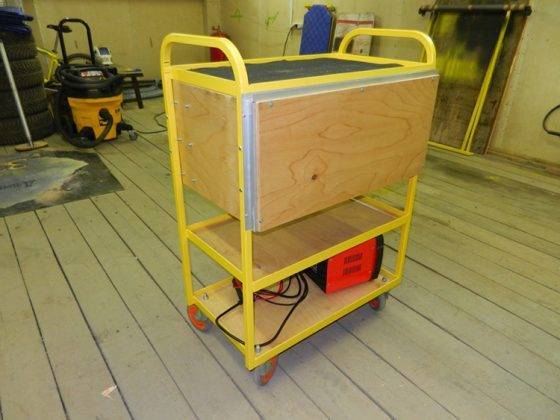

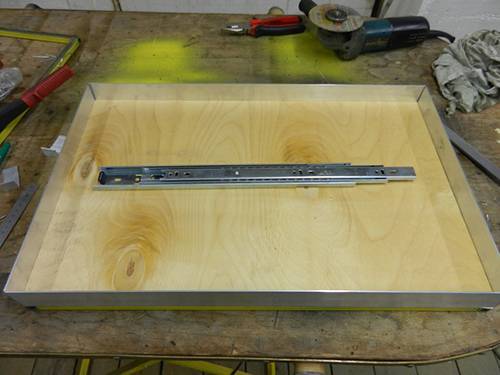

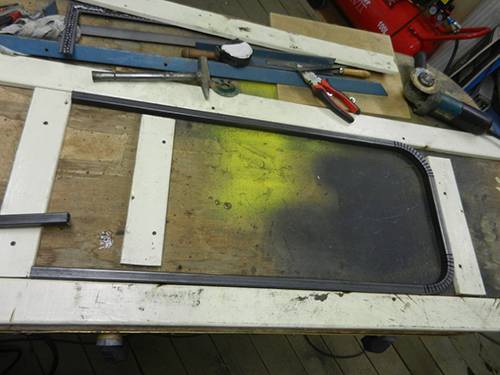

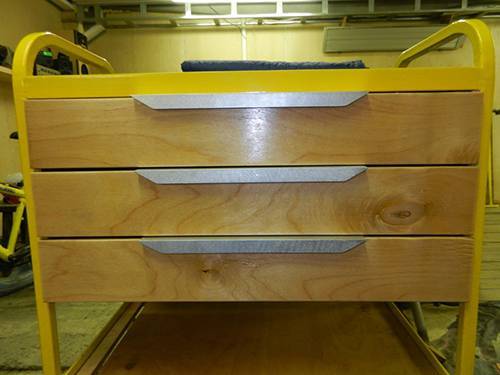

Ящик для инструментов на колёсах

Следующий проект намного сложнее. Для его реализации понадобится довольно дорогостоящий инструмент и достаточный уровень навыков работы с ним.

Инструменты:

  • сварочный аппарат;
  • болгарка;
  • дрель;

Материалы:

  • металлопрофиль: уголок равнополочный 30×30×2,5 мм – 6 м; труба квадратная 20×20×1,5 – 4 м; труба квадратная 15×15×1,5 – 6 м;
  • фанера (10 мм) – лист 1,5×2,0 м;
  • профиль алюминиевый (можно заменить профилем для гипсокартона CD): уголок 50×20×2 мм – 6 м; п-профиль 20×20×2 мм — 1м;
  • мебельные направляющие для выдвижных ящиков 45 см – 3 пары;
  • колёса вращающиеся – 4 шт;
  • расходные материалы: саморезы, болты, краска.
Популярные статьи  Современные конструкции садовых скамеек, изготовление своими руками
Иллюстрация Описание действия

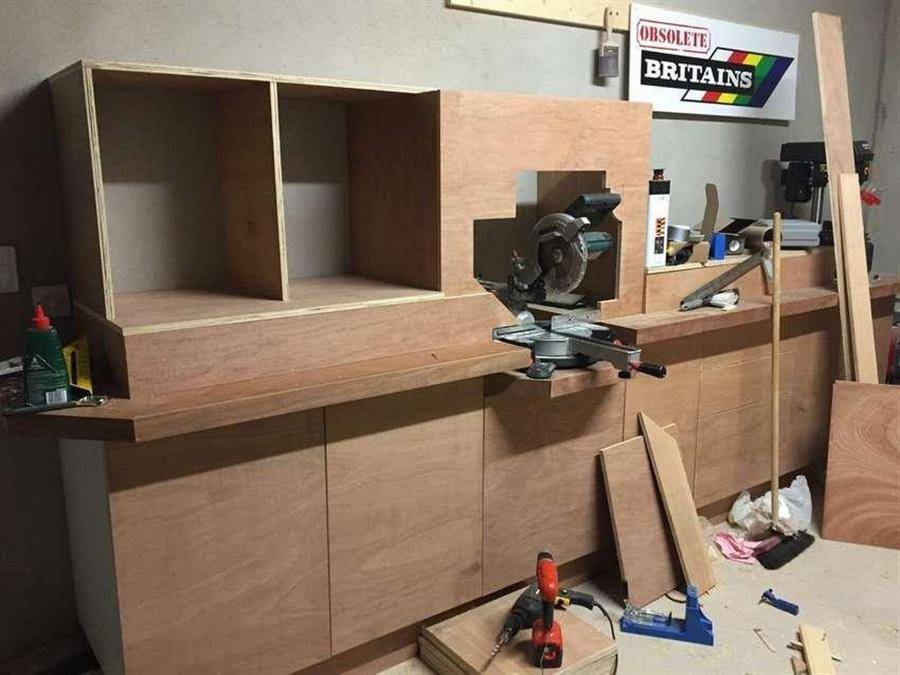

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции Из стального уголка изготавливаются три полки размером 1200×750 мм, соединение выполняется электросваркой

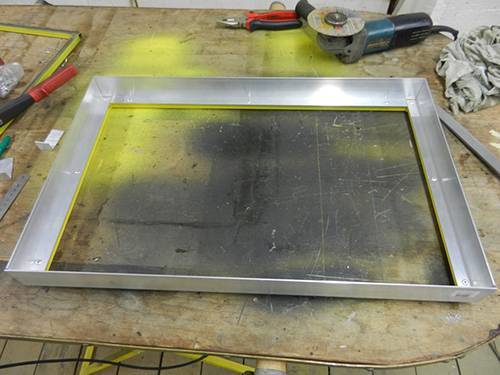

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции Для каркаса боковых стенок используется профилированная труба 20×20 мм². Чтобы получить закругление радиусом 100 мм, необходимо сделать 14-16 «пропилов» (через 10 мм) болгаркой кругом толщиной 2 мм
Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции Полученная заготовка укладывается в шаблон с внутренним расстоянием 750 мм. Затем прорезы завариваются
Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции Полки привариваются к боковым стойкам
Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции Раскраивается фанера:
  • боковые стенки — 750×750 мм²;
  • верхняя крышка — 1200×750 мм;
  • лицевые фасады для выдвижных ящиков — 200×750 мм;
  • днища ящиков – ориентировочно 1180×750 мм.

Окончательный размер зависит от толщины фанеры, которую вы используете

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции Из квадратной трубы 15×15 мм² свариваем три несущих основания под полки
Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции Из алюминиевого уголка 50×20 мм делаем боковины для ящиков. Крепление к основанию выполняется заклёпками
Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции Устанавливаем на дно фанеру, а к боковушкам прикручиваем направляющие
Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции Из алюминиевого п-профиля делаются ручки
Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции Ручки прикручиваются к фасадам ящиков

1 из 4

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкцииЧто получилось в итоге
Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкцииШкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкцииШкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

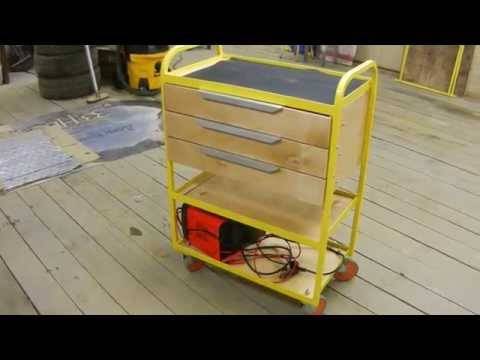

Видеоинструкция процесса изготовления:

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкцииWatch this video on YouTube

Материалы и инструменты для изготовления полки-стеллажа

Для того чтобы сделать стеллаж под инструмент своими руками, вам нужно обзавестись такими материалами и инструментами:

  1. Рояльные петли – 2 шт, длина 762 мм.
  2. Магнитные защелки – 2 шт.
  3. Пластиковые контейнеры (обязательно они должны быть одинаковыми) – 12 шт. Размеры каждого примерно 279х127х127 мм.
  4. Фанера – один кусок размером 200х100х19 мм, второй 200х100х6 мм.
  5. Панель перфорированная 200х100х6 мм – 1 шт.
  6. Устройство для изготовления карманных отверстий.
  7. Шурупы, саморезы, винты.
  8. Столярный клей.
  9. Электродрель, шуруповерт.
  10. Пилы торцовочная и циркулярная.
  11. Рулетка, линейка.
  12. Карандаш.

Также необходимо обзавестись средствами индивидуальной защиты – очки, респиратор, беруши.

Сборка

Начальный этап сборки шкафа – создание каркаса. Собирают каркас из досок, о чем уже говорилось выше. Доски следует распиливать по определенным размерам, указанные в чертеже. Из досок собирают боковые стенки, днище и крышку.

Для сборки необходимо:

Поздравляем, каркас с полками на этом завершен!

Следующий этап — создание ножек. Для этого к дну каркаса (только с обратной стороны) прикрепляют брус, будто приделывают полозья. О чересчур прочном крепеже можно не волноваться — достаточно взять дешевые саморезы. После этого к ним по углам прикрепляют заготовленные предварительно ножки.

Финальный этап — ящики. Они создаются путем сбития рамки нужной формы и размера. Снизу к этой рамке прикрепляют дно. При необходимости добавить полки с внутренней стороны делают пропилы, где и будут смонтированы перегородки.

Следующие фото дадут идеи для вдохновения:

Исполнение хранилища для инструмента

Исполнение зависит от потребностей хозяина и от его возможностей. Хорошо, когда они совпадают.

Варианты исполнения

Идеальный случай, когда хозяин квартиры сумел найти для себя уголок, где он может разместить небольшой столик, размером 100×60 см и расположиться за ним на табуретке.

Стационарные

Столик может быть и откидным, как у секретера. Табуретку можно приносить – уносить, и это никому мешать не будет. Вот именно здесь и должно быть стационарное хранилище имущества. В процессе работы все инструменты будут в предельно удобной доступности.

Если рабочее место встроено в шкаф, то на распашных дверцах можно на держателях разместить инструменты. Всё находится перед глазами и на расстоянии вытянутой руки. Поработал, дверцы закрыл, столешницу задвинул и ушёл. Никому ничего не мешает. Варианты размещения представлены на фото.

Моё собственное рабочее место и ящик для инструментов-микрокомод ФОТО: Леонид Шальман

Рабочее место человека, увлекающегося электроникой. Оно оснащено контрольно-измерительными приборами ФОТО: Леонид Шальман

Переносные

Если постоянного рабочего места в квартире не нашлось, то инструмент придётся носить за собой.  Переносных вариантов для хранения инструмента великое множество и фирменных, и самодельных.

Классический переносной ящик для инструментов ФОТО: stroyimdom.ru

Его возможно без труда сделать своими руками, размеры каждый выбирает для себя. Плотники в таком ящике носили топор, ножовку по дереву, рубанок и другие крупные инструменты.

У сантехника-ремонтника свой набор инструментов: газовые и разводные ключи, ножовка по металлу, молоток, крупные отвёртки, всевозможные детали для замены на трубопроводах – муфты, сгоны, уголки, краны, расходные материалы.

Переносной «микрокомод» (фото выше) с выдвижными ящичками, его размеры (ширина×глубина×высота) 30×20×50 см. Это фирменный вариант. Сделан он из прозрачного плексигласа. Снаружи видно содержимое каждого ящика. Внутри некоторых есть перегородки, туда можно насыпать разнокалиберный крепёж. Одно неудобство – этот «комодик» придётся носить за собой туда, где в данный момент идёт работа. Зато потом можно убрать в тёмный угол, чтобы никому не мешал.

Твёрдые

Кейсы для переноски и хранения инструмента делают из твёрдой пластмассы или из алюминия. Если такой кейс используется в домашних условиях, то он просто является местом аккуратного хранения инструментов. Если им владеет профессионал, то в кейсе находится набор необходимых для выполнения конкретной работы инструментов и приспособлений.

Набор электроотвёрток ФОТО: 24eshop.in

В кейсах продают хорошие универсальные наборы, которые часто используют в качестве подарка.

Подарочный набор ФОТО: si-tools.ru

Менее изящно выглядят, но очень практичны фирменные пластмассовые ящики для инструмента. В них можно укладывать негабаритные устройства. Есть отделения для мелочи и крепежа

Ящик для инструмента в раскрытом виде ФОТО:  cnstoolingandabrasives.co.uk

Гибкие

Сумки-ролы удобны своей компактностью. Делаются из плотной ткани, имеют до двух десятков карманов для самого ходового инструмента – плоскогубцев, кусачек, ножниц, ножей, отвёрток. Они бывают общего назначения – для разнообразных инструментов.

Раскрытая сумка-рол ФОТО: si-tools.ru

Бывают специализированные – для определённого вида работ. Их недостаток – недолговечность.

Интересное решение – жилет для инструмента. Е го используют в тех случаях, когда для выполнения работы необходимо большое количество разнообразного инструмента, а расположиться с сумкой невозможно, например, электромонтажник на высокой мачте электропередач.

Жилет электромонтажника ФОТО: si-tools.ru

Ту же функцию, позволяющую освободить руки, но в меньшем масштабе выполняет поясная сумка.

Поясная сумка ФОТО: opttools.ru

Статья по теме:

Изготовление и сборка корпуса

Как сделать корпус: деталировка и размеры (открыть чертеж в большом размере)

  1. Из фанеры толщиной 20 мм по размерам указанным в чертеже вырезают боковые стенки (А), крышку (В) и днище (В). Для изготовления корпуса можно использовать и другой материал, но именно 20-миллиметровая фанера гарантирует оптимальную прочность столярных соединений «в четверть», которые используются в этом проекте.

Домашняя работа: Как выбрать фанеру и не ошибиться

  1. На внутренней стороне боковин (A) делают разметку и сверлят несквозные отверстия (диаметр 6 мм; глубина 10 мм) для штифтов, поддерживающих полки.
  2. На боковинах (A) вверху и внизу фрезеруют пазы (четверти) шириной 20 мм и глубиной 10 мм.
  3. На боковых стенках (А), верхней крышке (В) и днище (В) выбирают паз-канавку, в котором будет фиксироваться задняя стенка шкафа. Ширина паза 6 мм, глубина 10 мм, удаленность от заднего края каждой детали 20 мм.
  4. Из листа перфорированного оргалита или фанеры толщиной 6 мм вырезают заднюю стенку ящика (С) — квадрат со сторонами 800 мм.
  5. Проверив строгую перпендикулярность всех стыков и точность подгонки соединений, приступают к сборке корпуса — соединению деталей А, В и С. Стяжку проводят шурупами через предварительно просверленные отверстия, которые предотвратят растрескивание фанеры.
  6. По указанным в схеме размерам вырезают полку (D), и при помощи шурупов фиксируют ее на высоте 140 мм.
  7. По размерам из чертежа вырезают полки (Н). Они располагаются на вставных штифтах и являются съемными. Количество и конфигурацию полок выбирают на свое усмотрение в зависимости от того, что будет храниться в ящике.
Популярные статьи  Изготовление своими руками мебели из ДСП, подробные инструкции

Как расположить инструменты?

Если шкаф выполнялся своими руками по собственным чертежам и схемам, под конец работы мастер уже знает, что и где у него будет находиться. Чтобы обустроить приобретенную мебель, следует изучить ее возможности. Каждый хозяин шкафа заполняет его своими инструментами, они значительно разнятся. Например, наполнение полок электрика будет отличаться от наполнения плотника. На бытовом уровне чаще всего используются инструменты для строительных и сантехнических работ по дому, для создания несложной мебели, ремонта авто или дачный инвентарь.

На крупных усиленных полках устанавливают габаритные приборы, это может быть электропила, реноватор, шлифовальная машина (болгарка). В массивных шкафах вполне может помещаться строительный пылесос или рабочий стол. Если задняя стенка представляет собой перфорированную поверхность, на нее вешают что угодно: молотки, ножницы, плоскогубцы, наборы отверток, малярные кисти, рулетки.

На небольшие полочки ставят краски, аэрозоли, клей, монтажную пену, герметики. На двери вешают строительные уровни, ножовки, гаечные ключи, шлифовальные диски. Небольшие ящики, карманы, контейнеры предназначены для множества мелких вещей: шурупов, гаек, гвоздей, мини-уголков. Иногда мелочи раскладывают в пластиковые органайзеры, а их устанавливают на полки.

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

Держатель для стамесок своими руками

Чтобы стамески не терялись и не тупились, сделайте для них простой подвесной держатель.

Фото подвесного держателя стамесок.

Подберите обрезок плотной древесины без сучков толщиной 20–40 мм. А также можно применить фанеру, МДФ или сосновую склейку. Выберите пазы за два подхода: сначала используйте электродрель с перовым сверлом, а затем выпиливайте пазы полотном с мелкими зубцами.

Чертеж подвесного держателя стамесок.

Прикрепите держатель на стене винтами сквозь просверленные в торце отверстия.

Готовый самодельный держатель стамесок.

Советы и рекомендации

Сделать шкаф из подручных материалов совсем несложно

Сделать шкаф для инструмента – очень просто. Использование особых и дорогостоящих материалов не требуется. Но, чтобы улучшить использование устройства, существует несколько простых и проверенных советов:

 не занимайте полностью всё пространство, в дальнейшем может придется его расширять, в зависимости от пополнения вашего инструментального запаса;

 если изделие планируется для большого количества тяжёлых приспособлений (разводных ключей, молотков и прочего), его надо усилить, используя уголки из алюминия;

 изготавливая конструкцию самостоятельно, продумайте все детали, включая дополнительные крепления, полки, ящики, крючки и прочее.

Создание шкафа дело не сложное, если запастись терпением и необходимыми материалами.

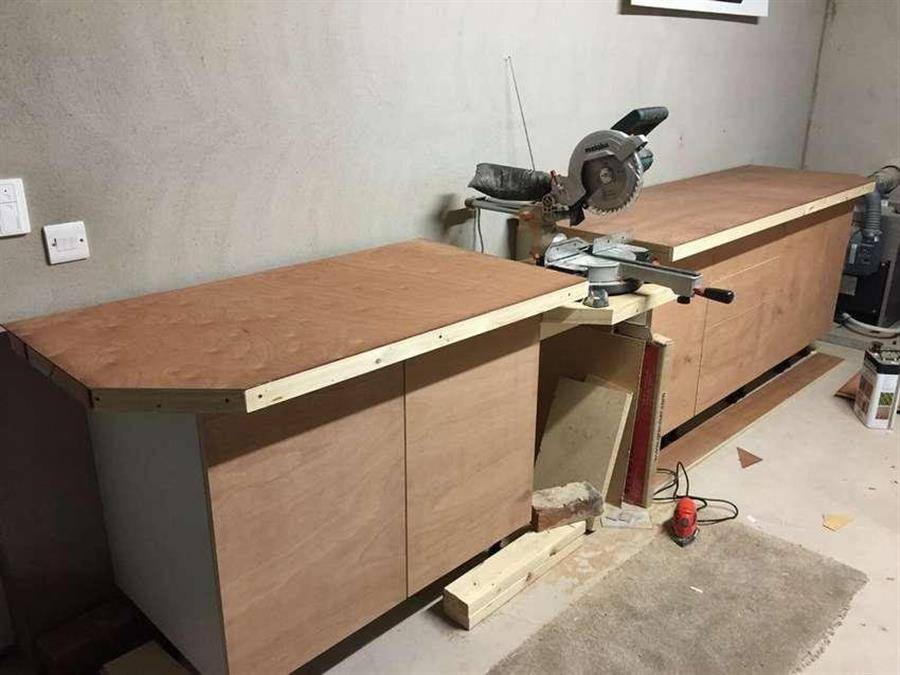

Шкаф для столярной мастерской со столешницей — верстаком (своими руками)

Сделайте простой и функциональный шкаф для мастерской своими руками. По сути, это целый комплекс со встроенной столешницей, которая выполняет функцию верстака для торцовочной пилы.

В дополнение Вы можете сделать рабочую область для небольших предметов, таких как книги, ручные инструменты, руководства и т. д.

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

Для постройки шкафа можно использовать уже готовые тумбочки.

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

Устанавливаем столешницу и закрепляем в центре торцовочную пилу.

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

На столешнице собираем дополнительные полки и ящики.

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

В ящиках можно устроить специальные отсеки для хранения крепежа.

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

Функциональный шкаф для мастерской готов.

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

Источник фото: www.instructables.com/id/Mitre-Saw-Station

Читать полностью (ссылка)

Шкаф для овощей своими руками

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции
Посмотрите, как сделать простой и функциональный шкаф для овощей своими руками. Выглядит небольшим, но на самом деле каждый бункер этого шкафа очень вместительный. К тому же конструкция собирается очень легко и с минимальными затратами.

Как сделать шкаф для овощей

Шаг 1: Соберите основной каркас из досок 1×12. Шаг 2: Сначала сделайте лицевую раму. Затем прикрепите к передней части финишными гвоздями и клеем. Шаг 3: Прикрепите сзади фанеру. Шаг 4: Сделайте двери. Прикрепите сетку или проволоку скобами. Установите двери на шарниры. Можете добавить магниты, чтобы закрыть двери.

Для проекта вам понадобятся:

  • 1 доска 1×12 длиной 365 см
  • 3 бруска 1×2 длиной 245 см
  • Лист фанеры 60 х 120 см толщиной 1/4 дюйма
  • Проволока или проволочная сетка и скобы для крепления
  • 3 комплекта шарниров, защелки, ручки для дверец.

В галерее, после чертежей, показано несколько проектов, изготовленных по этой инструкции.

Источник фото: www.ana-white.com/2014/10/free_plans/vegetable-bin-cupboard

Предусматривает ли ваша рабочая среда простую переналадку для решения текущих и будущих задач?

Современный мир меняется стремительно. До недавнего времени изделия изготавливались одним и тем же способом в течение десятилетий, однако сегодня мы должны менять технологии гораздо чаще. Чтобы постоянно адаптировать производственный процесс к новым требованиям, необходимо иметь предельно гибкую систему рабочих мест. Базовые требования, предъявляемые к рабочему месту, и необходимые аксессуары зависят от его назначения.

При наличии хорошо продуманного и правильно оборудованного рабочего места работа становится проще и эффективнее, эргономичность и уровень организованности повышаются. Системы хранения инструментов и рабочие места Treston могут быть адаптированы к индивидуальным потребностям каждого сотрудника и требованиям выполняемой работы. При изменении потребностей или производственных процессов рабочее место можно легко настроить, изменяя и добавляя аксессуары и сопутствующие изделия. Это позволяет быстро, легко и точно выполнять работу на всех этапах производственного процесса.

Благодаря высокой нагрузочной способности система хранения инструментов и рабочее место с системой хранения идеально подходят, например, для применения на предприятиях тяжелой, металлургической и автомобильной промышленности, а также везде, где требуется обеспечить простой доступ к инструментам и компонентам.

Вертикальное хранение

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

Система хранения садового инвентаря.

Вилы, лопаты, грабли и прочий садовый инвентарь не слишком устойчивый и к тому же занимает массу места в гараже. Надежные деревянные крючки на стенах помогут грамотно разместить садовый инвентарь вдоль стен гаража или сарая.

Обычный среднестатистический гараж выглядит весьма захламлено. Решить эту проблему поможет грамотная организация систем хранения. Вместо очередного шкафа, оборудуйте стены различными полками и крючками, что позволит аккуратно разместить множество вещей, начиная от инструмента, заканчивая огромной лодкой и велосипедами.

Шкаф для инструментов своими руками. Чертежи с размерами

Вот такой функциональный шкаф для хранения инструментов Вы можете сделать самостоятельно.

Особенность проекта – это удобное расположение полок и секций с уникальными функциями, позволяющими удобно организовать хранение в мастерской.

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

Соберите основной каркас, предварительно распилив детали по размерам. Чертеж шкафа представлен в дюймах, чтобы перевести параметры в сантиметры необходимо значение умножить на 2,54.

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

Установите полки и перегородки.

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

Соберите выдвижные ящики.

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

Соберите и установите выдвижные перегородки.

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

Результат.

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции

Источник фото: www.hertoolbelt.com/garage-hand-tool-storage-cabinet-plans

Читать полностью (ссылка)

Этапы работы

Как же сделать деревянный ящик с крышкой? Покупать или заказывать его нет никакого смысла. Да и это не интересно. Можно сделать все собственноручно. Здесь нет ничего сложного, просто следуйте инструкциям. Вам предстоит проделать следующие действия:

Для начала нужно нарезать бруски той длины, которой они вам нужны. Это будет основа для будущего ящика.

Чтобы получился объемный каркас нужно объединить между собой эти бруски. Для соединения вам понадобятся гвозди.

Далее подсчитайте сколько реек для ящика вам понадобится. Ими надо зашить дно и боковые стороны.

Профессионалы своего дела советуют вначале сшить дно, а уж затем соединить боковые стороны. Таким образом, вы никак не ошибетесь с размерами. При работе обязательно используйте строительный уголок.

После всех этих этапов вам остается только прикрутить ручки к ящику. Готово!

Приступаем к работе

Когда все материалы под рукой, схема готова, можно приступать к созданию короба. Начинаем с обработки деревянных поверхностей антигрибковым средством. С его помощью защищаете материал от появления плесени и гниения. После полного высыхания покрываем грунтовкой и используем средство которое защитит от влаги.

Собираем короб

Используя материалы, которые заранее подготовили по размерам, соединяем их для получения общего каркаса (дно, крышка, стенки). Фиксируем конструкцию саморезами. Далее используем уголки и скрепляем все места, где есть стыки.

Что касается ящиков

Приступаем к созданию ящичков. Для сначала сбиваем рамку нужного размера

Важно делать это чётко по чертежу. Если ящик будет больше самого короба, он туда не влезет, а меньшее будет болтаться

Популярные статьи  Особенности ремонта диванов своими руками, советы для начинающих

Затем прибиваем дно. Для полки делаем место с внутренней стороны. Если шкафчик должен иметь несколько отсеков, изнутри делаем пропилы под ширину фанеры и устанавливаем. Все изделия покрываются лаком или лакокраской и оставляются полностью высыхать.

Что нам понадобится?

Шкаф для инструментов – очень удобный для хранения мелочей

Для создания шкафчика под инструменты понадобятся:

Доски. Лучшим вариантом для такой мебели является сосна. Если говорить о количестве, ориентируетесь на размеры будущего устройства. Для организации пространства можно использовать не только полки, но и стенки, на которых удобно размещать тяжёлый инструмент. Исходя из этого следует выбирать толстые доски для общего короба и более тонкие для полок. Фанера. С ее помощью делаются перегородки и задняя стенка, в случае, если она не будет использоваться для хранения инструмента. Количество используемого материала выбираем исходя из габаритов изделия и количество перегородок в нём. Металлические уголки

Важно применять специальную фурнитуру для мебели. Именно она обеспечит готовому изделию надёжность и прочность. Если планируете делать инструментальный шкаф, где будут открываться дверки, запаситесь и петлями

Шуруповёрт. Сразу возьмите биты и сверла, чтобы не искать их во время работы. Электропила. Может пригодится и ножовка. Шурупы с гайками. Самыми надёжными считается латунная фурнитура, так как оно прочная и стойко выдерживает влагу и нагрузки

Если планируете делать инструментальный шкаф, где будут открываться дверки, запаситесь и петлями. Шуруповёрт. Сразу возьмите биты и сверла, чтобы не искать их во время работы. Электропила. Может пригодится и ножовка. Шурупы с гайками. Самыми надёжными считается латунная фурнитура, так как оно прочная и стойко выдерживает влагу и нагрузки.

Саморезы будут применяться для дополнительных и временных креплений.

Передвижной шкаф для инструментов

На этом примере показано, как сделать мобильный шкаф для инструментов своими руками с минимальными затратами времени и материалов.

Пошаговые фото не очень подробные, поэтому, если нужна инструкция, вы ее найдете на сайте, ссылка находится под галереей. Существует много разных дизайнов для инструментальных шкафов, но если вы соберетесь покупать готовую модель, то обычно довольно тяжело выбрать именно то, что вам подходит. Одна вещь, которой обычно не хватает в большинстве готовых шкафчиков для инструментов, это большой ящик, куда можно сложить громоздкие инструменты.

Данный же дизайн довольно простой, функциональный, а главное, экономичный и универсальный.

В принципе, если вы не хотите тратить большие деньги на металлический ящик, а предпочтете сделать деревянный шкаф для инструментов своими руками, то этот вариант для вас.

Это замечательная вещь для работы в гараже или домашней мастерской, где можно компактно сложить свои инструменты и держать их взаперти.  Конструкция выглядит красиво и работает как сказка, можно перемещать плавно и тихо, а если добавит резиновые вкладыши, то инструменты в ящиках не будут стукаться и греметь.

Полиуретановые ролики и сплошной купол из кленового клевера держат его прочным и мобильным. Это такая штука, что вы можете использовать этот шкафчик даже на кухне для посуды, возможности безграничны.

Источник фото: extremehowto.com/build-a-deluxe-tool-storage-cabinet/

Маленький шкаф для инструментов

Это хоть и небольшой, но очень компактный и удобный шкаф для инструментов с шестью выдвижными ящиками, собранный, можно сказать, из подручных материалов.

Источник фото: www.instructables.com/id/Wooden-Tool-Storage-Drawers/

Шкаф инструментальный для мастерской

Если у вас нет места для полноценной мастерской, вот вам прекрасная альтернатива. Этот шкаф обеспечит удобное место для многих инструментов, а также складной рабочий стол (на фото не показан) в качестве верстака для работы. Кому приходилось сталкиваться с подобными проблемами, наверняка заинтересуется этим простым проектом, а представленные здесь фото инструкции помогут реализовать идею на практике.Какие вам понадобятся материалы будет зависеть от того, что вам нужно и как собираетесь делать. Для этого конкретного инструментального шкафа автор использовал 6 листов  трехслойного MDF. Доски для рамы шкафа, 6 шарниров (минимум), пластиковые ноги, замок и защелку. Если используете доски, здесь вам не нужны рамы, конструкция получится итак довольно прочная. Просто помните, что представленный шкаф измеряется в зависимости от количества древесины, которые были у автора в то время, и доступного пространства. Поэтому совсем не обязательно делать точно такую же конструкцию, вы делайте то, что отвечает вашим собственным конкретным потребностям, по этой причине здесь не указаны никакие размеры.

Мастер класс, как сделать инструментальный шкаф своими руками, показан ниже на пошаговых фото.

Источник фото: www.instructables.com/id/Tool-Cabinet/

Шкаф для токарного инструмента

Точные размеры стойки будут зависеть от ваших потребностей и инструментов, которые вы хотите на ней хранить.

Поэтому здесь просто представлены пошаговые фото, как сделать этот шкаф для токарных инструментов своими руками без точных размеров. Это просто пример, который вы можете использовать, чтобы сделать свой шкаф для мастерской своими руками.

Источник фото: www.instructables.com/id/Lathe-Tool-Cabinet/

Достоинства и недостатки мебели из фанеры

Фанера в мебельном производстве ранее применялась лишь для изготовления неответственных элементов: задних стенок шкафов и тумбочек, днищ выдвижных ящиков и т. д. Причина – низкое качество лицевого шпона, неудовлетворительные параметры физической прочности и влагоустойчивости. С течением времени промышленность освоила новые передовые технологии изготовления фанеры, началось внедрение жестких европейских стандартов по качеству, появились импортные станки и клеящие составы. Как следствие – качество листовой фанеры стало удовлетворительным для изготовления различной мебели, в том числе и сильно нагруженной. К последней категории относятся шкафы, так как они должны выдерживать значительные нагрузки.

Как выбрать фанеру для мебели

Плюсы

Помимо внешнего вида и прочности, фанера имеет и другие важные преимущества.

  1. Устойчивость к линейным колебаниям. Во время изменения параметров относительной влажности фанера не изменяет линейных размеров, не изгибается, не скручивается, в отличие от натуральной древесины. Также фанерные листы не склонны к растрескиванию, как это бывает с пересушенным деревом.

  2. Удобство обработки. Фанера легко обрабатывается, многие процессы во время изготовления мебели выполнять не надо. Есть сорта со шлифованными поверхностями, есть ламинированные и т. д. Для изготовления шкафа такие материалы следует только резать и сверлить, работать рубанками, пропускать детали на фрезерном станке нет необходимости.

  3. Безопасность для окружающих. Если фанера изготовлена ответственными производителями, то ее класс эмиссии Е1, это значит, что по количеству формальдегида она допущена к применению без ограничений. Хотя надо понимать, что эти параметры очень условные. В настоящее время абсолютное большинство мебельных и строительных материалов изготавливаются с использованием искусственных смол, все они в той или иной степени выделяют в воздух вредные химические соединения. Но один шкаф из фанеры не окажет критического влияния на ваше здоровье, поэтому опасаться нечего.

Минусы

Как и других видов материалов, у фанеры тоже есть отдельные недостатки.

Вес и количество листов в м3 в зависимости от толщины фанеры

Кроме того, для обработки фанеры следует использовать только полностью исправное и правильно отрегулированное деревообрабатывающее оборудование. Режущие инструменты должны быть острыми. Что касается долговечности, то все зависит от соблюдения правил эксплуатации и выполнения всех требований по технологии производственного процесса.

Советы по работе с фанерой

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Шкаф для инструментов. Своими руками. 800 фото, чертежи, пошаговые инструкции
Почему не морозит холодильник — все возможные причины!
