Сделать теплый пол своими руками: пошаговая инструкция

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

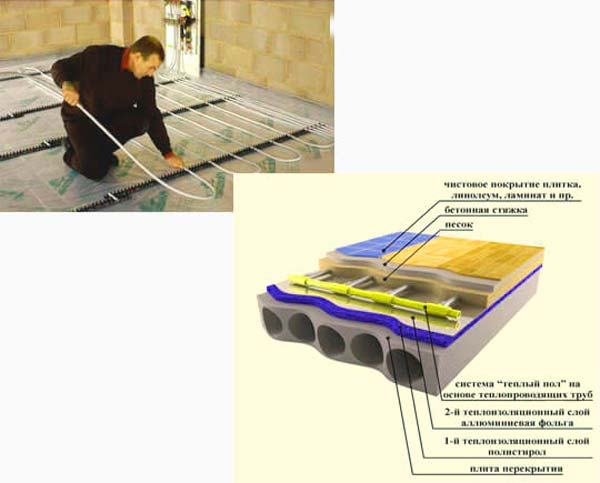

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Смотрите это видео на YouTube

Виды труб

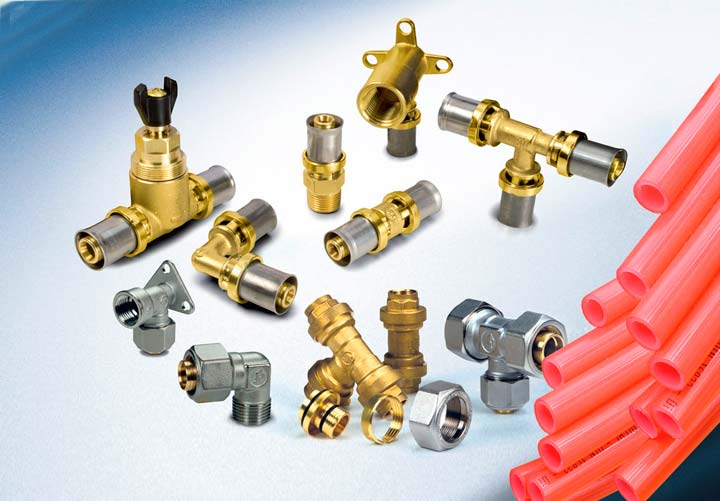

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

  • бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
  • маркировку;
  • сертификат соответствия на продукцию;
  • учитывать коэффициент теплового расширения труб;
  • стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Популярные статьи  BIM – новейшая технология, которая важна для каждого строителя

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

  • со схемой расположения водяного тёплого пола;
  • с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

  • 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
  • 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Монтаж электрического теплого пола – конвекционный и инфракрасный тип

В данном случае заливка раствором не требуется, армирующую сетку применяют только для крепления витков кабелей. Уложить провода можно на деревянное или бетонное покрытие. Витки прокладывают на расстоянии не менее 25 см, рассчитать их нужно таким образом, чтобы на один квадратный метр комнат приходилась мощность не более 100 Вт, санузлов – 140 Вт.

Сделать теплый пол своими руками: пошаговая инструкция

В случае, когда этот типа получения тепла единственный в доме — мощность для жилых помещений допускается в пределах 150 Вт, а ванных – 180 Вт. Толщину бетонной стяжки необходимо сделать достаточной, чтобы разместить на ней тяжелую мебель и не повредить ее весом провода.

Сделать теплый пол своими руками: пошаговая инструкция

Кроме того, термодатчики нужно установить в местах между спиралями или витками, где будет удобно сделать выход наружу, чтобы в случае поломки была возможность быстро заменить датчик.

Сделать теплый пол своими руками: пошаговая инструкция

Сделать теплый пол своими руками: пошаговая инструкция

Такой же принцип при монтаже инфракрасного пола. Рулон разворачивают на предварительно очищенной поверхности и закрепляют липкой лентой. Тут необходима подложка с фольгой, которая обеспечит правильное направление движения подогретого воздуха.

Если придерживаться четко разработанной схемы и пользоваться инструкцией, установить теплый пол самостоятельно станет посильной задачей. Кабели нужно проводить таким образом, чтобы они не пересекались и не перекручивались.

Сделать теплый пол своими руками: пошаговая инструкция

Особо аккуратно нужно осуществлять работы с электрическими матами во избежание их повреждения. Не ходите по ним, пока не будет осуществлена заливка пола.

Сделать теплый пол своими руками: пошаговая инструкция

Преимущества и недостатки теплого пола

Водяной пол

Преимущества:

  • Благодаря эффективному распределению тепла, обеспечивается равномерный обогрев помещения.
  • Воздух циркулирует естественно и не пересушивается.
  • Можно использовать под любое напольное покрытие, проводящее тепло, плитку, ламинат, камень.
  • Можно использовать как независимое отопление или выполнить подключение к центральной тепломагистрали.
  • Не зависит от электричества.
  • Можете самостоятельно выбирать комфортную температуру, и она может быть разная в каждой комнате.
  • Более эстетично по сравнению со стационарными радиаторами.
  • Большой эксплуатационный период.

Недостатки:

  • Система быстро теряет температуру.
  • Если пол служит единственным источником тепла, довольно сложно произвести расчеты требуемой мощности .
  • Большая стоимость работы по монтажу.
  • При подключении к центральному отоплению сложно регулировать температуру.
  • Уменьшается высота потолков на 10-12 см,
  • Нельзя пользоваться напольными покрытиями.
  • Очень сложно ремонтировать.
  • Сложность при узаконивании в квартире многоэтажного дома.

Электрический пол

Позитивные моменты:

  • В отличие от обогрева батареями, от которых тепло сначала поднимается вверх, а уже затем прогревает пол и в итоге разница температур довольна высока. В то время, как данная система обеспечивает равномерный, комфортный прогрев всего помещения.
  • Используя регуляторы, вы можете устанавливать комфортную температуру в каждом отдельном помещении.
  • Не занимает полезную площадь в отличии от стационарных батарей.
  • Не высушивает воздух в помещении.
  • Можно использовать как основной и дополнительный источник тепла.
  • Длительный эксплуатационный период, порядка 40-50 лет.
  • Безопасный для человека.

Негативные стороны:

  • Самый основной негативный момент, это большое потребление электроэнергии. Для обогрева одного квадратного метра поверхности необходимо около 105-130 Вт. Однако это значение может варьироваться в зависимости от ряда факторов, используя энергосберегающие системы можно сократить этот показатель на 30%.
  • Большая рыночная стоимость и стоимость установки.
  • При использовании деревянных напольных покрытий снижается их срок службы, поскольку дерево со временем рассыхается.
  • Необходимо использовать новую проводку высокой мощности.

Этапы монтажа теплых водяных полов

1этап – установка технологического узла в коллекторный шкаф.

Сделать теплый пол своими руками: пошаговая инструкция2этап – подготовка пола.

Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.

Сделать теплый пол своими руками: пошаговая инструкция3 этап – укладывание демферной ленты.

Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.

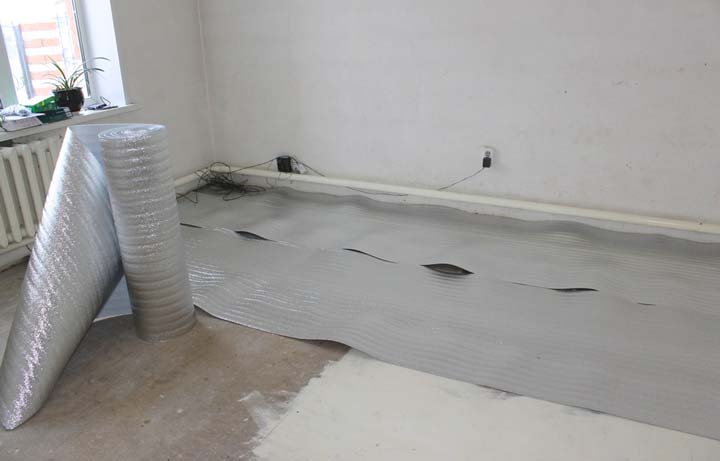

4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.

Сделать теплый пол своими руками: пошаговая инструкцияВ качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.

5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.

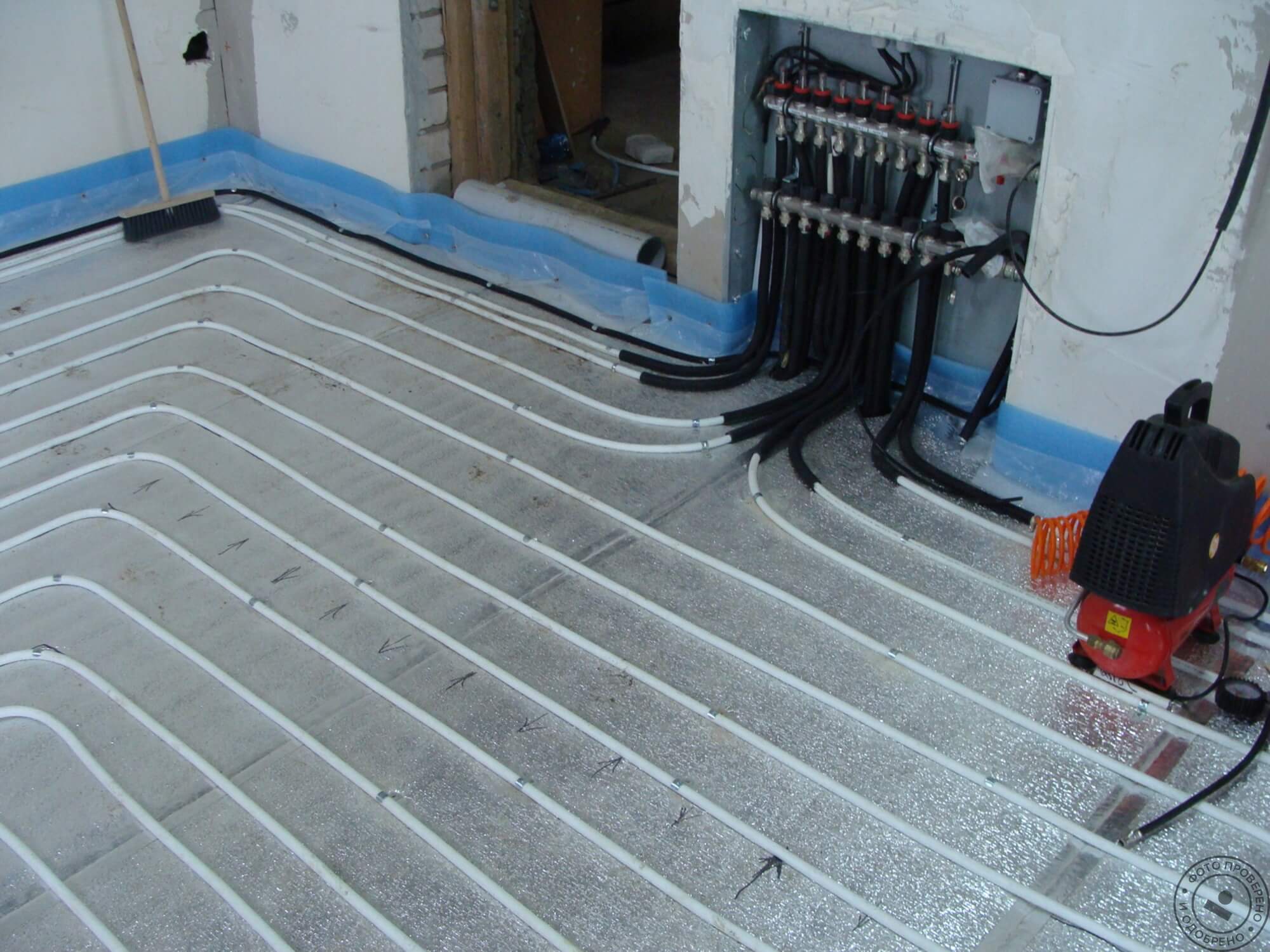

Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров

Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация

Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.

6 этап – проверяем отопительную систему на герметичность.

Сделать теплый пол своими руками: пошаговая инструкцияДля этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.

7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.

Популярные статьи  Газон своими руками: виды и пошаговая инструкция по посадке

Сделать теплый пол своими руками: пошаговая инструкцияСтяжка представляет собой цементно-песочный раствор с добавлением пластификатора.

Модификатор бывает жидким и сухим.

Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.

Виды покрытия

Сделать теплый пол своими руками: пошаговая инструкцияВодяной теплый пол используется в основном под плитку и керамогранит.

Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.

Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.

Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.

Сделать теплый пол своими руками: пошаговая инструкцияТеплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.

Поверх труб выкладывают ДСП, фанеру или ГВЛ.

Сделать теплый пол своими руками: пошаговая инструкцияЛаминат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.

Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.

Как выбрать тип нагревательного элемента

Вообще выбирают какой электрический пол сделать под конкретный тип покрытия. Не все нагреватели одинаково хорошо совместимы с разными напольными покрытиями. Второй критерий — надежность. Тут без вопросов. Самый надежный — кабельный теплый пол, причем резистивный. При всех своих недостатках, он реже выходит из строя чем саморегулирующийся. А так как он укладывается в стяжку, то ремонтировать пол — та еще затея. Давайте пройдемся по всем видам электрического теплого пола.

Муки выбора

Карбоновый теплый пол: идеально под ламинат (не нужна стяжка)

Практически все виды электрического теплого пола укладываются в стяжку либо в плиточный клей. Исключение — карбоновая пленка. Под жесткие напольные покрытия (а конкретно — под ламинат), она укладывается просто на ровное основание. То есть, на основание расстилается тепло-звукоизолирующая подложка, на нее — карбоновая пленка, а сверху укладывают ламинат. Никаких мокрых работ, никаких сложностей.

Проще всего с карбоновой пленкой

Одну комнату можно сделать за несколько часов. Самое сложное — электрическая часть. Надо соединить куски пленки, подключить их к терморегулятору (его еще установить и подключить надо), а также расставить тепловые датчики. Но эта часть требуется для всех типов электрического подогрева.

Минусом карбонового теплого пола считают способ нагрева. Он излучает тепло в инфракрасном диапазоне. Не все уверены в полезности этого излучения. К плюсам и особенностям можно отнести то, что такой теплый пол легко ремонтировать/заменять. Этот и еще водяной деревянный имеют такой плюс.

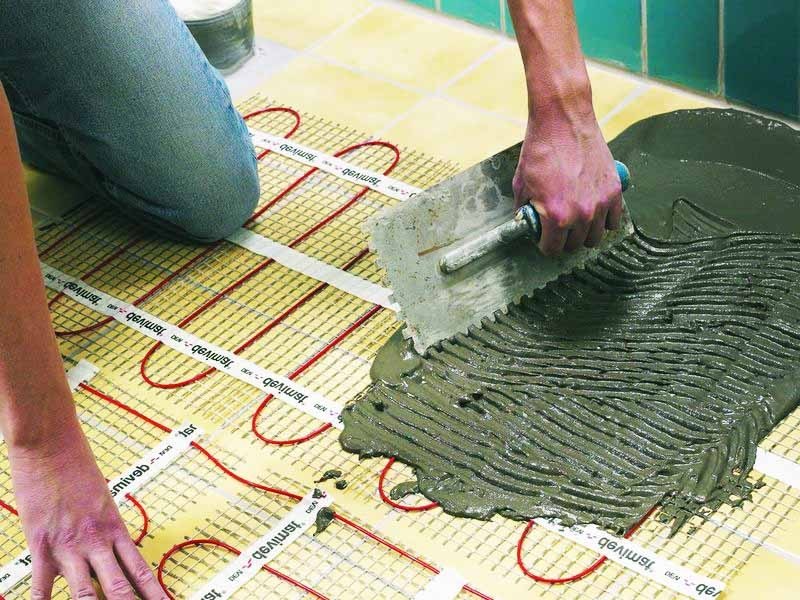

Кабельные маты под плитку

Собираетесь сделать теплые полы под плитку? Проще всего будет с кабельными матами. Кабельный мат — это полимерная сетка с приклеенным к ней греющим кабелем. Она уже готова к укладке. Расстилается на относительно ровное основание (бетонная плита, влагостойкая фанера или другой тип сухой стяжки). Сверху на плиточный клей кладут плитку.

Всего сложностей — специальный плиточный клей для теплого пола, да выдерживать минимальный слой. Ну, еще не забыть про то, что:

  • Плитка не должна упираться в стены — нужен тепловой компенсационный зазор. Щель не оставляем пустой, заполняем эластичным материалом. Как вариант — демпферная лента, эластичный герметик, затирка для швов.
  • Затирка для швов тоже должна быть специальной — эластичной.

Недостаток этого типа подогрева плиточного пола — низкая ремонтопригодность, поэтому стоит брать кабельные маты проверенных фирм и из резистивного кабеля, так как саморегулирующийся горит чаще. При выборе производителя лучше не экономить. В случае проблем, потери будут большими: плитка+клей+греющий элемент. Даже если делать теплые полы своими руками. А если еще и за работу заплатить, совсем обидно.

Поэтому кстати, лучше карбоновые маты не использовать. Идея хорошая, но пока не отработана технология. Часто прогорает место соединения карбонового прута и кабеля. Выход из строя одной-двух перемычек незаметен, так как остальные работают. Но, через некоторое время, холодным становится солидный участок, а потом и вовсе весь пол. «Вскрытие» обычно показывает, что карбоновые перемычки отгорели.

Теплый пол из греющего кабеля

Кабель для теплого пола укладывают на ровное бетонное основание в стяжку. На бетон расстилают теплоизоляцию, по ней раскладывают кабель, сверху заливают ЦПС или бетоном. Бетон можно лить при толщине плиты не менее 5 см.

Электрический теплый пол из греющего кабеля

В общем-то, очень похоже на то, как используют греющие маты, если не под плитку. Но плюс кабеля в том, что его можно укладывать с разным шагом. Например, вдоль наружных стен сделать шаг меньше, на остальной площади — реже. Минус в том, что укладка его занимает больше времени чем настил матов. Но, если делать теплый пол своими руками, разница в несколько часов несущественна.

В принципе, в этот пирог можно уложить любой из нагревательных элементов, представленных выше. Не советуют только класть карбоновую пленку — она разрушается в бетоне. Другие укладываются без проблем. И сверху можно настелить любое покрытие. Правда, могут потребовать еще выравнивающие слои. Особенно если теплый пол делаете впервые и со стяжкой раньше дел не имели.

Основные работы

Бетонная технология. Подходит для полов из бетонных плит перекрытия. Общая схема такая:

Шаг 1: На первом этапе демонтируется старое покрытие пола, удаляется стяжка, основание тщательно зачищается.

Если перепад высот или неровности зачищенного пола превышают 5 мм, не обойтись без выравнивания. Самовыравнивающуюся смесь следует готовить по инструкции, указанной на упаковке. Раствор выливается на очищенную от пыли и мусора поверхность, разравнивается шпателем и для удаления пузырьков воздуха прокатывается игольчатым валиком. На обувь необходимо надеть шипованные насадки. Более подробно о выравнивании пола самовыравнивающейся смесью .

Шаг 2: Выравненный черновой пол необходимо гидроизолировать – для этих целей можно использовать полотна толстой пленки из полиэтилена, уложенные с перехлестом в 15 – 20 см и скрепленные полосами скотча. Затем у основания стен по всему периметру сплошной полосой крепится демпферная лента, в качестве демпферной ленты можно использовать вспененный полистирол, толщиной 8 мм, компенсирующий тепловое расширение стяжки.

Шаг 3: Следующий этап – укладка теплоизолятора, он предотвратит возникновение теплопотерь. Традиционно используется рулонный фольгированный материал толщиной 50 – 150 мм (для первого этажа дома с неотапливаемым подвалом) или 30 – 50 мм (для верхних этажей отапливаемого дома).

На утеплитель можно положить армирующую сетку и крепить к ней трубы при помощи проволочных закруток или пластиковых хомутиков.

Популярные статьи  Строительный пылесос — какой выбрать: особенности и стоимость лучших моделей

Это несколько устаревшая технология, которой на смену приходят новые решения, в частности:

  • монтаж на теплоизолятор фиксирующих траков для труб;
  • крепление труб непосредственно к фольгированному утеплителю при помощи особых скоб;
  • применение в качестве теплоизолятора специальных матов с выступами-фиксаторами для труб.

Шаг 4: Укладку труб следует выполнять строго по схеме, разработанной заранее. Если вы крепите трубы к арматурной сетке, следите, чтобы фиксация не была жесткой, иначе полимерная труба, расширившись при нагреве, может повредиться. Также избегайте чрезмерного изгибания трубы (на ее поверхности не должны образовываться белые полосы), укладывайте контур постепенно разматывая бухту, а не доставая из нее трубу виток за витком.

После подключения контура к коллектору крайне важно провести гидравлические испытания, которые выявят возможные погрешности в монтаже. Тема подключения водяного теплого пола слишком обширна и поэтому мы разберем ее в следующей статье

Система должна функционировать под давлением в 3 — 4 бар на протяжении суток или более.

Шаг 5: Если гидравлические испытания прошли успешно, можно приступать к заливке стяжки. Под плиточный или каменный пол лучше сделать стяжку толщиной 30 – 50 мм, чтобы тепло распространялось равномерно. Покрытие из ламината или паркета (рассчитанного на эксплуатацию при напольном отоплении) можно уложить на более тонкую стяжку, дополнительно армированную сеткой.

Для укладки стяжки установите параллельные друг другу маяки из алюминиевого профиля. Они закрепляются на комки гипсовой смеси и выравниваются по уровню. Затем промежуток между дальними маяками, а также зазор между крайним маяком и стеной заполняется раствором для стяжки.

При помощи правила стяжку следует разровнять. После частичного схватывания стяжки на всей поверхности пола удалите маяки, получившиеся углубления заполните рабочим раствором и разровняйте поверхность.

К эксплуатации теплого пола можно приступить только после набора прочности бетонной смесью, на что обычно требуется до 28 дней.

Монтаж термоматов

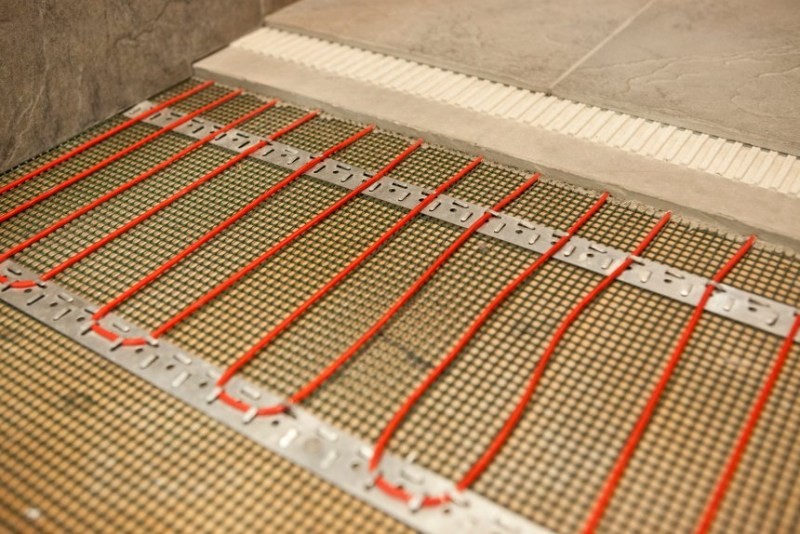

Систему теплых полов, состоящих из термоматов, укладывать значительно проще.

После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.

Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.

Это позволяет укладывать термоматы максимально удобным способом.

Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.

Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.

Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.

Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.

Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.

Способы установки теплого пола под разное покрытие.

Устройство водяного теплого пола

В состав данной отопительной системы входят следующие элементы:

Водонагревательный котел.

Его мощность должна быть равна суммарной мощности всех теплых полов дома с запасом в 15-20%. Чтобы не сливать воду во время ремонта котла, на входе и выходе его следует иметь запорные клапаны.

Насос.

Он способствует циркуляции воды в отопительной системе теплый водяной пол. Обычно в современных котлах есть встроенный насос. Он позволяет отопить двухэтажный дом. Если площадь помещения больше 120 квадратных метров, то требуется поставить дополнительные нагнетающие насосы.

Трубы.

Мы расскажем, какая из труб самая лучшая для данного отопления.

При выборе труб важно такое качество, как износоустойчивость, т.е. они не должны разрушаться при перепадах давления или высоких температурах, при химических воздействиях, не подвержены коррозии

Надежная изоляция и герметичность трубы предохранит отопительную систему от окисления. Важным моментом в выборе труб является и эластичность, способность сгибаться руками, не ломаясь, не трескаясь.

Сделать теплый пол своими руками: пошаговая инструкцияТрубы для теплого водяного пола можно применять из сшитого полиэтилена.

Они обладают высокой прочностью. Рекомендуется плотность сшивки-65-80%. Наиболее прочным является сшивка пероксидом-PEX-A плотностью -75%. Эти трубы устойчивы к высоким температурам. При изготовлении их испытывают под высоким давлением, поэтому они такие прочные.

Сделать теплый пол своими руками: пошаговая инструкцияОсновным минусом таких труб является быстрая разгибаемость. Поэтому при укладке их нужно жестко фиксировать.

Используют также и полипропиленовые трубы, но этот материал расширяется под воздействием высоких температур.

Сделать теплый пол своими руками: пошаговая инструкцияЧтобы этого не произошло, нужно покупать трубы из пропилена с армированием стекловолокном. При термосварке они становятся монолитными. Но трубы из пропилена применяются нечасто из-за небольшого радиуса изгиба. Данный недостаток отрицательно сказывается на качестве обогрева помещения. Когда монтируют трубы из пропилена, то используют специальные насадки.

Сделать теплый пол своими руками: пошаговая инструкцияНизкой себестоимостью, износоустойчивостью обладают металлопластиковые трубы. Они прочны и долговечны, потому что состоят из нескольких слоев. Верхний и нижний защитные слои-это полиэтилен. В середине алюминиевая фольга, соединенная со сшитым полиэтиленом специальным клеящим составом. Благодаря алюминиевой прослойке они обладают хорошей теплопроводностью, а слои из полиэтилена предохраняют трубы от повреждений.

Сделать теплый пол своими руками: пошаговая инструкцияОтлично проводят тепло и долговечны медные трубы. Их применяют в основном в европейских странах.

В России для отопительной системы пола используются редко из-за высокой цены и трудоемкости монтажа. Его производят только профессионалы. При заливании бетонной стяжки их нужно покрывать защитным слоем, чтобы исключить отрицательное воздействие щелочей.

Коллекторы регулируют действие прямого и обратного потоков теплоносителя. Коллекторы представляют собой сложный технологический узел, обеспечивающий равномерный разогрев труб. Состоит он из 2 гребенок (подающей и обратной), циркуляционного насоса, расходомера и клапанов. По подающей гребенке горячая вода идет от котла к контурам и распределяется по трубам. Отдав тепло, вода уже охлажденной проходит по обратной трубе коллектора, возвращаясь в котел. В нем она снова нагревается.

Сделать теплый пол своими руками: пошаговая инструкцияЦиркуляционный насос следит за постоянным движением воды. Трубопроводы крепятся сбоку коллектора специальными фитингами.  Как только в помещении достигнута определенная температура, срабатывает термодатчик, который предупреждает об этом. Клапаны перекрывают выход горячей воды к контурам. Технологичный узел, отвечающий за регулировку воды, находится в специальном коллекторном шкафу.

  1. Фитинги. Они используются для подсоединения труб к коллекторам на всем протяжении отопительной системы.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Сделать теплый пол своими руками: пошаговая инструкция
Какой выбрать датчик движения для включения света: ТОП-10 лучших датчиков движения
