Система присадки 32

Мебельные станки и мебельная фурнитура соответственно устроены так, что расстояние между отверстиями расположенными на одной прямой ДЕЛИТСЯ на 32 мм. Причем как по ширине, так и по длине и в торце детали. Этот стандарт называется “Система 32”.

Согласно этому международному стандарту размеры мебели рассчитываются исходя из УДОБСТВА СВЕРЛЕНИЯ. Мебель эконом класса, которая продаётся в сетевых магазинах, сконструирована по Системе 32.

Основные моменты системы 32:

  1. Межцентровые расстояния между отверстиями делятся на 32 мм – согласно этому правилу изготавливаются как станки для сверления (расстояние между соседними сверлами составляет ровно 32 мм), так и фурнитура (расстояние между креплениями ручек, направляющих ящиков, крепёжных планок петель и т.д.)
  2. Конструкция деталей такова, что нет «правых» и «левых» деталей – они взаимозаменяемы.
  3. Отступ от лицевой стороны детали до первого отверстия равен 37 мм, следующие – кратны 32 мм.
  4. Основное отверстие – диаметром 5мм в плоскости детали.

Нестандартное сверление отверстий в ДСП Однако индивидуальная мебель не всегда вписывается в эту систему. Понимая это, мы предлагаем Вам применять следующие виды отверстий:

Отверстия в плоскости детали

Диаметр 5 мм глубина 13 мм (D5х13) – для полкодержателей, штоков эксцентриков, втулок петель и др.

Диаметр 8 мм сквозное (D8) – для конфирмата (евровинтов)

Диаметр 8 мм глубина 13 мм (D8х13) – для шкантов, футорок и др.

Диаметр 15 мм глубина 13 мм (D15х13) от края детали до центра отверстия 34 мм – для эксцентриков с длинным штоком

Диаметр 20 мм глубина 13 мм (D20х13) от края детали до центра отверстия 9,5 мм – для эксцентриков с коротким штоком (т.н. усиленные)

Диаметр 35мм глубина 12 мм (D35х12) от края детали до центра отверстия 22,5 мм – для петель с чашкой 35 мм

ВАЖНО: Если на эскизе не указана глубина отверстия, мы считаем ее равной 12 мм. Отверстия в торце детали

Отверстия в торце детали

Диаметр 5 мм глубина 34 мм (D5х34) – для конфирмата длиной 50мм

Диаметр 8 мм глубина 24 мм (D8х24) – для шканта размером 8х30 мм

Диаметр 8 мм глубина 34 мм (D8х34) – для длинного штока эксцентрика

Будет полезно: Как в углу соединить фартук из МДФ?

Дополнительные отверстия в плоскости детали

Диаметр 5 мм сквозное (D5) -для крепления ручек, межсекционных стяжек

Диаметр 37 мм глубина 13,5 мм (D37х13,5)

Диаметр 60 мм сквозное (D60) – для кабель-каналов

Диаметр 50 мм глубина 12 мм (D50х12) – для врезных ручек

Обращаем Ваше внимание, что:

  1. Межцентровое расстояние по ширине должно быть кратно 32 мм, величина отступа от края детали – на Ваше усмотрение.
  2. Размеры на эскизах включают кромку и указываются от одной базовой стороны.
  3. На эскизах указан номер детали в соответствии с бланком.
  4. Размер шрифта и размер эскиза должен быть таким, чтобы всё, особенно РАЗМЕРЫ и РАЗМЕРНЫЕ ЛИНИИ, было ХОРОШО видно при печати на листе формата А4.
  5. Для полок с эксцентриками – одинаковое расстояние от переднего и заднего краев полок до центра соответственно переднего и заднего эксцентрика.
  6. Стоимость сверления отверстий для эксцентрика с длинным штоком значительно выше, чем стоимость отверстий эксцентрика с коротким штоком (т.н. «усиленные»), т.к. отверстий больше.
  7. Не указывать кромки методом разноцветных линий – при ч/б печати их не видно, фон чертежа должен быть белым.
  8. Не надо засорять чертежи повторными размерами.
  9. Размеры должны быть округлены до целого числа, например, вместо 93,45 мм – указать 93 мм.

Как показывает наш опыт – самые ужасные чертежи – из Базиса-Мебельщика и Автокада.

Основные претензии к этим чертежам:

  1. Размеры нанесены крайне мелких шрифтом
  2. Размерные линии такой же толщины, как основные линии – понять форму детали часто невозможно
  3. Замусоренность чертежей лишней информацией, да так, что размеров не видно.
  4. Противоречие размеров на эскизах и бланке

Видимо это потому, что либо авторы этих программ на уроки черчения не ходили, либо большинство пользуется не настроенной взломанной версией.

Примеры эскизов под присадку:

Присадка деталей из ДСП, ЛДСП

Присадка (сверловка) – это сверление глухих и сквозных отверстий для соединения мебельных деталей между собой, при помощи стандартных крепежей, также сверление или наколка монтажных отверстии для установки мебельной фурнитуры или механизмов Невская мебельная корпорация обладает достаточными производственными мощностями для обеспечения высококачественной присадки ДСП. Под присадкой, или сверловкой, подразумевается сверление различных отверстий (сквозных и/или глухих), которые обеспечивают надежное соединение различных деталей мебели с использованием стандартного крепления, а также установку всевозможных механизмов и/или мебельной фурнитуры. Точность присадки ДСП и ЛДСП гарантирует высочайшее качество сборки, прочность и долговечность в использовании любой мебельной продукции.

Мебельное производство отличается массой нюансов и особенностей, от знания которых напрямую зависит качество, эстетика и эксплуатационные показатели изготавливаемой мебели. Присадка ЛДСП — это один из важнейших процессов производства, обеспечивающий безукоризненную точность сборки, что подразумевает идеальный внешний вид и эксплуатационные показатели готовой мебели.

Прайс-лист на присадочные работы (станочная присадка)
Вид работ стоимость (руб./шт.)
Конфирмат 7/50 35
Конфирмат 7/70 40
Стяжка эксцентр. VB d=20 mm 45
Стяжка эксцентр. MFX d=15 mm 65
Стяжка эксцентр. MFX d=15 mm двуст. 130
Стяжка эксцентр. MFX d=20 mm двуст. 90
Стяжка эксцентр. MFX d=15 mm углов. 130
Стяжка эксцентр. Для стол-цы d=35*2 180
Полкодержатель d=5 мм 15
П/петлю 35 мм 90
П/петлю 26 мм 80
Разметка п/саморез 10
Шкант 8 мм 22
Светильник 52 мм 120
Зенковка 7

Данные цены актуальны только при соблюдении шага присадки 32 мм. между отверстиями (расчёт от центра отверстия). При несоблюдении данного требования цена присадочных работ увеличивается на 100%

Различные эксцентрические стяжки

Соединение на уголок

Соединение на шкант – классика

Особенности работ по присадке

  • Типовые присадки используются преимущественно при изготовлении корпусной мебели.
  • Индивидуальные присадки применяются при создании изделий не по типовым образцам. Для заказа подобной работы необходимо предоставление в компанию подробного разметочного чертежа с указанием видовых обозначений отверстий, их диаметра и глубины.
Конфирмат (евровинт)
Присадка под петли

Идеальная присадка возможна!

Наша компания осуществляет профессиональную присадку ДСП на высокоточных станках, поэтому мы гарантируем идеальную присадку любой мебели. Специалисты компании скрупулезно следят за процессом, минимизируя возможность погрешности даже на одну-две десятые миллиметра. Безусловное качество, скорость и приемлемые расценки — это основные три кита, на которых базируется работа Невской мебельной корпорации.

2010-18, ООО «Невская мебельная корпорация» СПб, Профессора Качалова, дом 9, к.”Л” СПб, ул. Автогенная, д. 2

Преимущества и недостатки

По своему функциональному назначению кондуктор выступает как шаблон, по которому необходимо высверлить отверстие в требуемом материале с максимальной точностью к оригиналу. Такой шаблон очень облегчает работу мастера, когда нужно просверлить строго вертикальное, горизонтальное или наклонное отверстие.

Мастеру уже не нужно делать зарисовки, замеры, имея при себе такой инструмент. Сверло располагается строго под требуемым углом, который необходим в процессе работы и не сможет отклониться. Это повышает точность работы, которую видно на примере глубоких отверстий.

Для работы с мебелью кондуктор должен отвечать следующим требованиям:

  • он должен помогать и ускорять процесс сборки мебели, не требовать использования сложного оборудования;
  • позволять делать сразу несколько отверстий без необходимости нанесения ручных разметок;
  • повышать работу со сверлом;
Популярные статьи  Обзор мебели из МДФ, свойства и эксплуатационные особенности материала

Материалы, из которых производятся кондукторы, имеют разные прочностные характеристики. В основном это пластик и стекло из органического сырья. Но самые прочные получаются из металлов, а именно стали. Поэтому при выборе следует обращать на такие характеристики:

  • минимальные деформации при больших нагрузках;
  • четкая ось направления сверла;
  • отсутствие нагрева во время работы.

В мебельном производстве применяют более легкие кондукторы, которые просты в обращении. Могут использоваться заводские или самодельные варианты.

Следует заметить, что у настоящего мастера глаз наметан, поэтому зачастую все эти приспособления, чтобы сделать отверстие верным, ему не нужны.

Явным преимуществом таких средств является удобство в эксплуатации. С их помощью даже неопытный человек сможет выполнить всю работу на уровне квалифицированного рабочего. Здесь даже не нужно делать какие-то сложные расчеты и иметь колоссальный опыт. Его главное назначение это ускорять процесс работы во много раз.

Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Самодельные кондукторные устройства

Кондукторы простейшей конструкции, например, те, которые используются для сверления отверстий под конфирмат, стоят относительно недорого, поэтому многие мастера не озадачиваются их самостоятельным изготовлением и приобретают серийные модели. Между тем есть и те, кто даже такие простые устройства старается сделать своими руками. Вопрос о том, как сделать кондуктор для сверления своими руками, часто появляется и при необходимости просверлить нестандартные отверстия.

Чтобы самостоятельно изготовить кондуктор для шкантов или более простой по конструкции кондуктор для конфирматов, можно воспользоваться чертежами и видео в интернете.

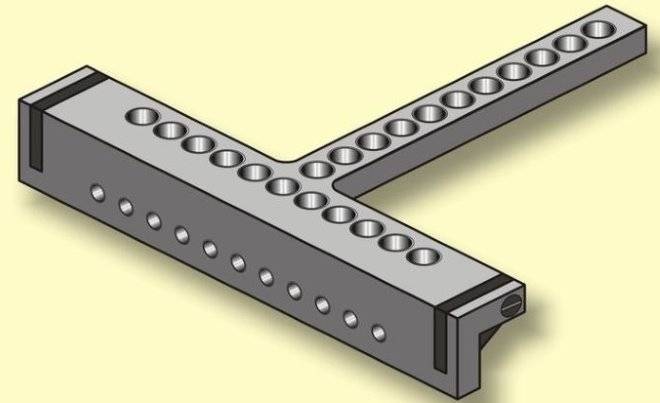

Назначение мебельного конструктора для сверления отверстий, что собой представляет

При изготовлении кондуктора потребуется идеально точное сверление направляющих отверстий и закалка готового приспособления

Для изготовления такого устройства, естественно, потребуется его чертеж. Нужен также минимальный набор инструментов и оборудования:

  • электрическая или ручная дрель;
  • набор слесарных инструментов;
  • болгарка;
  • сварочный аппарат (для изготовления кондукторных приспособлений более сложной конструкции).

Простейший самодельный кондуктор можно изготовить из подручных средств и материалов, которые в избытке имеются в большинстве домашних мастерских или гаражей. Использование таких материалов, к которым относятся куски металлической арматуры, деревянные бруски, металлические пластины и др., позволяет значительно сэкономить на приобретении серийной модели устройства.

Назначение мебельного конструктора для сверления отверстий, что собой представляет

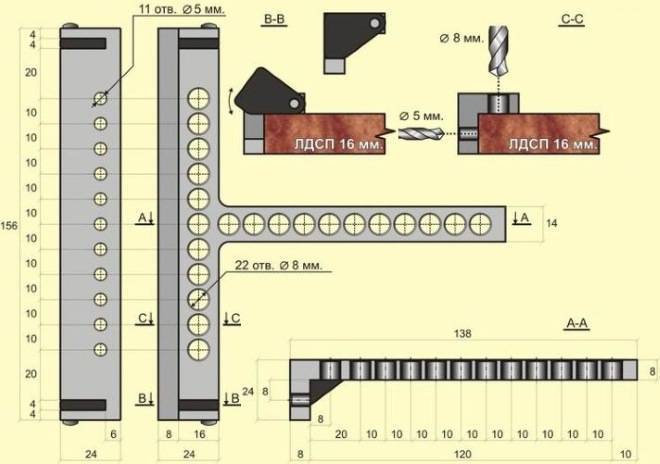

Чертеж самодельного кондуктора для высверливания отверстий под конфирматы

Изготовление самодельного кондуктора для дрели или одношпиндельного станка проходит в несколько этапов.

  1. Квадратную арматуру сечением 10 на 10 мм, используя ножовку по металлу или болгарку, необходимо нарезать на отрезки требуемой длины.
  2. Центры отверстий, через которые будет выполняться сверление, должны находиться на расстоянии 8 мм от края кондукторной плиты. Именно на таком расстоянии расположен центр плиты ДСП или МДФ, в которой сверлят отверстие.
  3. Шаг между отверстиями на кондукторе в соответствии с общепринятыми мебельными стандартами составляет 32 мм, при этом диаметр таких отверстий должен быть равен 5 мм.
  4. Если оснастить самодельный кондуктор упором, то использовать такое приспособление будет значительно удобнее. Для создания такого упора нужна металлическая пластина толщиной 1 мм и шириной 25 мм, которую сгибают под прямым углом и фиксируют на уже готовом кондукторном приспособлении, изготовленном из арматуры.
  5. После того как конструктивные элементы самодельного кондуктора зафиксированы при помощи струбцины, их необходимо надежно соединить между собой, используя для этого резьбовые крепежные элементы.

Назначение мебельного конструктора для сверления отверстий, что собой представляет

Готовый кондуктор с поворотными упорами

Чтобы минимизировать количество пыли, образующейся при использовании самодельного кондуктора, его конструкцию можно дополнить половинкой пластиковой бутылки. Такое простейшее приспособление может выступать и в качестве поддона, в котором будет собираться образующаяся в процессе сверления стружка.

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

  1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
  2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
  3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
  4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
  5. После этого в этих центрах делаем отверстия диаметром 5 мм.
Популярные статьи  Варианты кукольной мебели, безопасные материалы, интересные идеи

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

  1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
  2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто, прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

  1. Для этого нам понадобится фанера, толщиной около 15 мм.
  2. Делаем три одинаковые заготовки.
  3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
  4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
  5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
  6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.

Способы и сферы применения кондуктора

Существует много способов использования подобного оборудования. Естественно, основной сферой считается строительная отрасль

Мебельная промышленность

При сборке мебели может оказаться, что некоторых отверстий не хватает. Именно по этой причине придется сверлить различные детали своими руками. Чтобы выполнение работы не вызвало сложностей, необходимо использовать кондуктор. Это сделает сборку мебели точной и быстрой. Применение подобного оборудования действительно актуально, если у вас нет сверлильного станка.

Хотя сегодня существует большой выбор фурнитуры

и крепежных изделий, в процессе сборки мебели по-прежнему часто используются шканты. Их необходимо устанавливать очень точно, иначе детали будут смещены. Чтобы избежать такого неприятного последствия, следует воспользоваться кондуктором.

Сверление труб

При необходимости подготовки отверстий в трубах и различных заготовках цилиндрической формы использование сверла окажется не лучшей идеей, поскольку оно нередко соскальзывает, а значит, отверстия не будут иметь нужной формы. Чтобы облегчить выполнение работы, следует воспользоваться универсальным кондуктором.

Стоит отметить, что существует специальное оборудование, которое позволяет выполнять перпендикулярные отверстия

, а это очень важно при обработке скругленных элементов и кромок заготовок

Кондуктор для сверления отверстий своими руками

Принципиально такая оснастка состоит из следующих деталей:

  1. Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
  2. Направляющих втулок, куда входит сверло.
  3. Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.

Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение

Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.

Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.

Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.

Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки. Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.

При выборе способа крепления кондуктора выбирают один из следующих вариантов:

Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима;
Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия

В случае ДСП такой вариант следует использовать с осторожностью;
Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок

Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Популярные статьи  Особенности искусственной замши для мебели, нюансы выбора

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

  1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
  2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
  3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
  4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
  5. После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

  1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
  2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто,  прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

  1. Для этого нам понадобится фанера, толщиной около 15 мм.
  2. Делаем три одинаковые заготовки.
  3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
  4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
  5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
  6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.

Технология создания буронабивных свай в сухих и маловлажных грунтах.

Буронабивные сваи в сухих и связанных маловлажных грунтах создаются таким образом. Буровой агрегат, вооруженный рабочим органом, который использует принцип вращательного бурения (шнековая колонна или ковшовый бур), без особого труда может разбуривать землю для создания скважины требуемой глубины и диаметра. Для защиты скважины от обрушения, ее устье обсаживают патрубком из металла.

Выполняя устройство скважин, рабочие при достижении забоя проектной отметки применяют специальное приспособление — уширитель, для разбуривания скважины по длине или в нижней части. После окончания бурения скважина освидетельствуется. Для создания защитного слоя толщиной 60 мм на стволе сваи, в скважину устанавливают арматурный каркас с фиксаторами. После бетонолитную трубу с приемной воронкой погружают в скважину. Для такого применяют бетонолитные группы различных типов: телескопические, секционные и др.

Устройство свай при применении описываемой технологии подразумевает, что к герметичности стыков бетонолитных труб не предъявляются строгие требования. Роль стыков состоит в обеспечении быстрого, надежного соединения секций труб. В приемные воронки бетонолитной трубы, бетонная смесь загружается напрямую из приемного бункера или автобетоносмесителя.

Для бетонирования сваи используют способ вертикально перемещающейся трубы, а это означает, что бетонолитную трубу извлекают постепенно. Бетонную смесь надо довести до такой кондиции, чтобы она приобрела большую плотность, для этой цели на бетонолитной трубе закреплены вибраторы. После бетонирования сваи голову скважины формуют в специальном инвентарном кондукторе.

Применяемая технология позволяет создавать буронабивные сваи, обладающие диаметром 400-1200 мм и достигающие в длину до 30 м. Такие сваи очень часто используются в промышленном и гражданском строительстве.

Этапы создания буронабивных свай в сухих грунтах: установка бурового станка, бурение, бетонирование скважины, выемка грунта, заполнение скважины бетоном с погружением в нее армированного каркаса.

Техническая сторона

Стоит подробно ознакомиться с несколькими техниками сверления.

Под конфирмат

При самостоятельном изготовлении мебели часто используются конфирматы. Для такого сверления используют специальные сверла с размером 4,5 мм. Его легко узнать по дополнительной головке.

Торцевая сверловка

Это самая сложная техника. Сверло должно расположиться перпендикулярно торцу. В этом случае дрель нужно держать крепко и ровно. Очень удобно использовать специальное оборудование.

Сверловка в двух деталях одновременно

Это самый точный и быстрый способ. Для такого метода необходимо подготовить специальные зажимы (струбцины). Фиксирование должно быть качественным, чтобы детали не шатались.

Сверловка под шканты

Для этого используют сверло размером примерно 8 мм. Чтобы на детали не получились сквозные отверстия необходимо установить специальный ограничитель глубины. Для торца рекомендовано использовать тоже сверло, а глубина не должна превышать 20 мм.

Самостоятельное изготовление

Этот раздел статьи будет интересен тем, кто задается вопросом, как сделать универсальный мебельный кондуктор под шканты в домашних условиях быстро и качественно. Для данной цели лучше всего использовать металлический уголок или швеллер. Прежде чем сделать кондуктор, вам потребуется предварительно создать шаблон, по которому будут формироваться отверстия. Схему можно начертить на обычном листе бумаги. Затем проводится разметка непосредственно на уголке, после чего деталь неподвижно фиксируется тисками или струбцинами и выполняется просверливание.

Внимательно следите за тем, чтобы процесс осуществлялся строго перпендикулярно, без малейших отклонений. С такой задачей отлично справляются сверлильные станки, так как вручную труднее выдержать идеальную вертикаль с углом в 90 градусов

Обращаем ваше внимание на то, что диаметр сверла должен соответствовать диаметру отверстий будущего изделия, которое вы планируете обрабатывать при помощи самодельного шаблонного устройства. Кондуктор для сверления под конфирмат готов, и теперь вы можете испытать его на практике

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Назначение мебельного конструктора для сверления отверстий, что собой представляет
Лучший производитель офисной мебели — топ-5
Каталог мебельных магазинов, включающий адреса и рейтинг
