Возможные неисправности и ремонт

Невзирая на надежность оборудования, в некоторых случаях элеваторный отопительный узел может давать сбои. Горячий теплоноситель и повышенное давление быстро находят уязвимые участки и провоцируют выход из строя этого устройства. Это неизбежно происходит, если отдельные элементы имеют некачественную сборку, расчет размера сопла произведен неправильно, а также из-за появления засоров.

Шум в отопительном трубопроводе. Элеваторный узел отопления во время своей работы может создавать шум. Если это отмечается, это значит, на выходе сопла во время эксплуатации появились неровности или трещины.

Причина образования этих дефектов заключается в перекосах сопла, которые вызваны подачей горячей воды под высоким давлением. Это может случиться, если чрезмерный напор не дросселируется расходным регулятором.

Неверный температурный режим

Качественную работу отопительного элеватора можно поставить под сомнение, если температура на входном и выходном контуре значительно отличается от температурного графика. Вероятней всего, причиной для этого является завышенный размер сопла.

Неправильный расход теплоносителя

Неисправный дроссель может привести к изменению расхода теплоносителя в отличие от проектного показателя.

Это нарушение можно с легкостью определить за счет изменения температуры в подающей и обратной трубе. Проблему можно решить с помощью ремонта расходного регулятора.

Неисправные части узла

Если схема подключения системы отопления к наружной магистрали независима, то причину некачественной работы элеватора могут вызвать неисправные водонагревательные элементы, циркуляционные насосы, защитная и запорная арматура, различные утечки в оборудовании и трубах, выход из строя регуляторов.

К главным причинам, которые негативно влияют на принцип работы и схему насосного оборудования, относится разрушение эластичных мембран в соединениях валов электрического двигателя и насоса, износ подшипников и выход из строя посадочных участков под них, появление трещин и неровностей на корпусе, протекание сальников. Все вышеперечисленные поломки можно устранить только с помощью ремонта.

Некачественная работа водонагревателей может наблюдаться, если нарушена герметичность трубопровода, произошло слипание или разрушение трубного узла. Решить проблему можно только с помощью замены труб.

Засоры и загрязнения

Засоры являются одной из самых частых причин некачественного теплоснабжения. Их появление обусловлено попаданием грязи в отопительную систему, если грязевые фильтры не справляются со своей задачей. Увеличить проблему могут и наросты коррозий внутри трубопровода.

Уровень загрязнения фильтров можно узнать по данным манометров, которые установлены возле фильтра и за ним. Сильный перепад давления сможет подтвердить или опровергнуть предположение об уровне загрязненности. Для очистки фильтров необходимо вывести грязь через спускные клапаны, которые находятся внизу корпуса.

Любые неисправности работы в системе отопительного оборудования и труб необходимо исправить незамедлительно!

Любые замечания, которые не влияют на работу системы отопления, в непременном порядке должны быть зарегистрированы в специальной документации, ее необходимо включить в план капитальных или текущих работ по ремонту оборудования. Устранение неисправностей необходимо производить в летнее время перед сезоном отопления.

Принцип действия элеваторного узла

Элеватор смешения служит прибором для охлаждения перегретой воды, полученной из теплосети, до стандартной температуры, перед подачей ее во внутридомовую отопительную систему. Принцип ее понижения заключается в произведении смешивания воды повышенной температуры из трубопровода подачи и остывшей из трубопровода обратки.

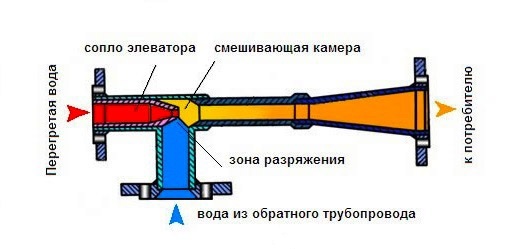

Элеватор состоит из нескольких основных частей. Это всасывающий коллектор ( вход с подачи), сопло (дроссель), камера смешения (средняя часть элеватора, где смешиваются два потока и подравнивается давление), приемная камера (подмес с обратки ), и диффузор (выход с элеватора непосредственно в сеть с установившимся давлением).

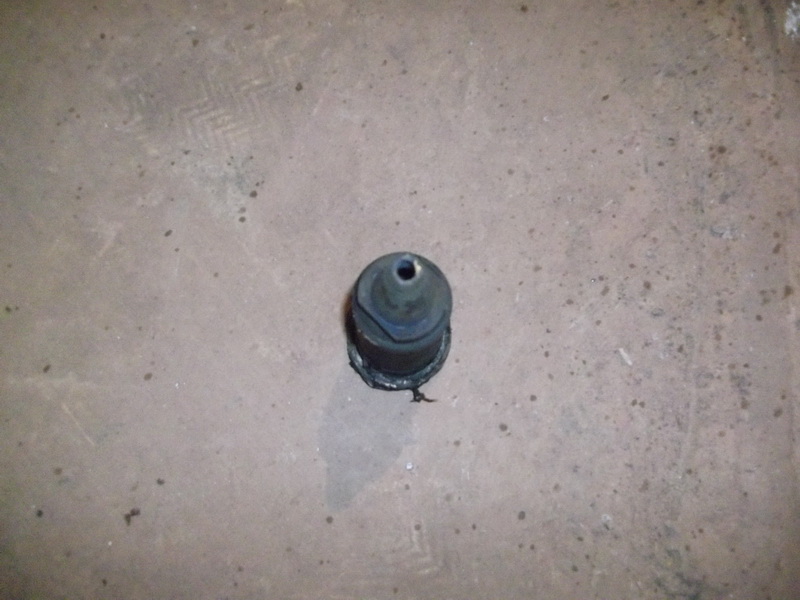

Сопло – это сужающее устройство, находящееся в стальном корпусе элеваторного устройства. Из него горячая вода на высокой скорости и с пониженным давлением, поступает в камеру смешения, где осуществляется смешивание воды из теплосети и обратного трубопровода, путем подсасывания. Другими словами, горячая вода из магистральной теплосети поступает в элеватор, в котором она проходит через сужающее сопло с высокой скоростью и уже пониженным давлением, смешивается с водой из обратного трубопровода, а затем, с уже пониженной температурой, движется во внутридомовой трубопровод. Как непосредственно выглядит сопло механического элеватора можно увидеть на фото ниже.

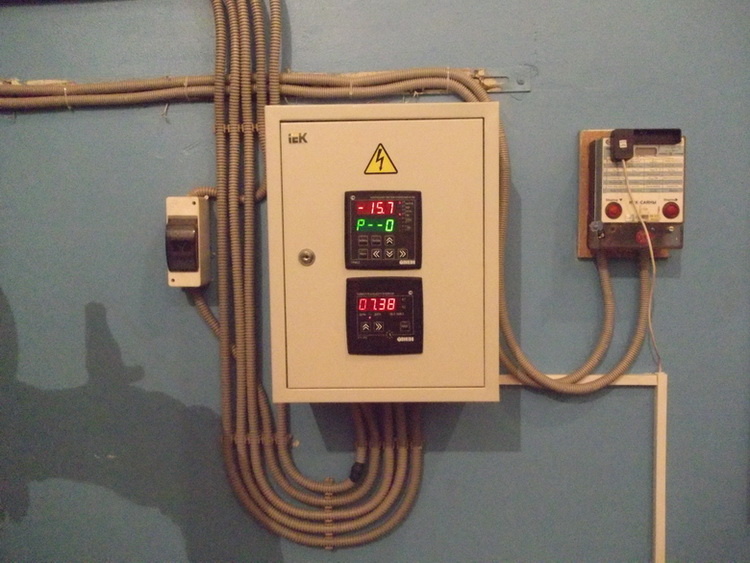

Элеваторный узел системы отопления: принцип работы, схемаЭлеваторный узел системы отопления: принцип работы, схемаЭлеваторный узел системы отопления: принцип работы, схемаВ современных модификациях элеватора технология управления изменением сечения сопла происходит автоматически с помощью электроники. В такой системе коэффициент смешивания горячей и охлажденной воды меняющийся, что снижает расходы на отопительную систему. Это так называемые погодозависимые или регулируемые элеваторы, и об этом я писал в этой статье .

Такое строение элеватора имеет исполнительный механизм для обеспечения его стабильной работоспособности, состоящий из устройства направления и дроссельной иглы, которую приводит в движение зубчатый валик. Действие дроссельной иглы производит регулирование расхода теплоносителя.

Элеваторный узел системы отопления: принцип работы, схемаЭлеваторный узел системы отопления: принцип работы, схема

Проверка состояния элеваторного узла системы отопления

Такое обследование имеет четкую последовательность:

— проверка целостности труб;

— сверка показаний по приборам контроля (манометрам и термометрам);

— проверка потерь давления (внутреннего сопротивления системы отопления);

— расчет коэффициента смешения.

После выполнения обследования, оборудование опечатывается с зафиксированными настройками, во избежание несанкционированных вмешательств.

Неоспоримым преимуществом элеваторной системы является простота эксплуатации. Поскольку она не нуждается в круглосуточном контролировании, то вполне достаточно проводить плановые осмотры. Хотя, хотел бы добавить, что сам я не являюсь сторонником элеваторной схемы системы отопления, а особенно схемы с механическим элеватором. Она не современна, и досталась «в нагрузку» от прошлых времен. Тогда, лет 30 — 50 назад, монтаж таких схем отопления был вполне обоснован и оправдан. Но много воды утекло с тех пор.

Популярные статьи  Пошаговое создание оригинального стола из двигателя, монтаж подсветки

Принцип работы

Рассматривая схему элеватора отопления нельзя не отметить схожесть готового оборудования с водными насосами. Причем для работы не нужно получение энергии из других систем.

По внешнему виду основная часть устройства напоминает гидравлический тройник, который установлен на обратном контуре отопительной системы. Через обычный тройник тепловой носитель спокойно бы проходил в обратку, минуя батареи. Эта схема теплового узла являлась бы нецелесообразной.

В стандартной схеме отопительного элеватора находятся следующие элементы:

  1. Предварительная камера и труба подачи теплового носителя с установленным в конце соплом определенного диаметра. Через него циркулирует вода из обратного контура.
  2. На выходе установлен диффузор, который предназначен для подачи теплоносителя пользователям.

На сегодняшний день можно встретить узлы, в которых размер сопла регулируется электрическим приводом. За счет этого можно автоматически настраивать требуемую температуру циркулирующей воды.

Выбор схемы отопительного узла с электрическим приводом делается с учетом того, чтобы была возможность менять коэффициент смешения теплового носителя в диапазоне 3-6 ед. Это невозможно выполнить в элеваторах, где не меняется сечение сопла

Таким образом, узлы с регулируемым соплом позволяют значительно снизить затраты на отопление, что немаловажно для многоэтажных домов с центральными счетчиками

Схема теплоузла

Если в системе отопления используется схема теплоузла многоквартирного дома, то ее качественную работу можно организовать лишь при условии, что рабочее давление между обраткой и подающим контуром будет выше расчетного гидравлического сопротивления.

Схема работы элеватора в тепловом узле следующая:

  • горячий тепловой носитель подается по центральному трубопроводу в сопло;
  • циркулируя по трубам небольшого диаметра, теплоноситель начинает увеличивать скорость;
  • причем появляется разряженная зона;
  • появившийся вакуум «подсасывает» воду из обратного контура;
  • турбулентные водяные потоки через диффузор переходят к выходу.

Расчет элеватора отопления

Следует отметить, что расчет водоструйного насоса, коим является элеватор, считается довольно громоздким, мы постараемся подать его в доступной форме. Итак, для подбора агрегата нам важны две главных характеристики элеваторов – внутренний размер смесительной камеры и проходной диаметр сопла. Размер камеры определяется по формуле:

Температуры и расход воды, показанные на фиг. 5, типичны для испарительного конденсатора, подаваемого в систему охлаждения или кондиционирования воздуха при заданной расчетной температуре влажного колба с аммиаком или галогенуглеводородным хладагентом. Эти условия приводят к экономичному выбору испарительного конденсатора. Однако более низкая температура конденсации и более низкий расход энергии компрессора могут быть получены с большим конденсатором при такой же температуре влажного термометра.

Испарительный конденсатор обладает рядом важных преимуществ по сравнению с другими системами конденсации. Испарительный конденсатор объединяет градирню, поверхность конденсатора, циркуляционный насос и водопровод в одном собранном оборудовании. Первоначальная экономия затрат. . Испарительные конденсаторы требуют только около 50% площади плана установки с воздушным охлаждением сопоставимого размера.

  • dr – искомый диаметр, см;
  • Gпр – приведенное количество смешанной воды, т/ч.

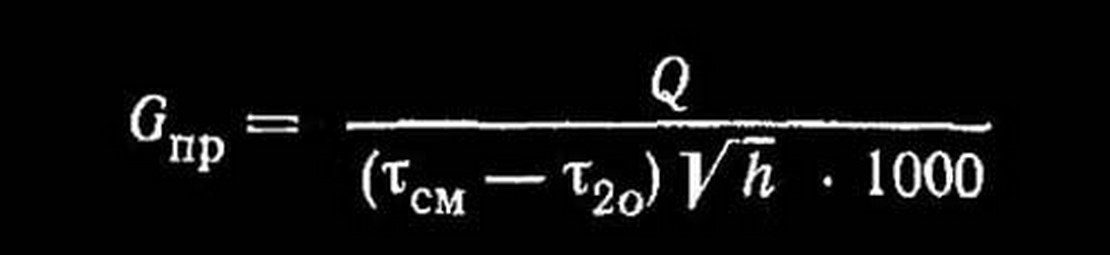

В свою очередь, приведенный расход вычисляется таким образом:

Рекомендации по эксплуатации и установке испарительного конденсатора

Существует несколько методов защиты, которые можно использовать. Один из способов заключается в использовании вспомогательного отстойника с циркуляционным насосом распылительной воды, расположенным в отапливаемом помещении. На рисунке 6 показана типичная компоновка испарительного конденсатора с дистанционным отстойником.

Принцип работы устройства

Вся вода в конденсаторном бассейне сливается с внутренним отстойником всякий раз, когда рециркуляционный насос не работает. Внутренний дистанционный отстойник должен иметь размеры, чтобы обеспечить рабочую всасывающую головку для насоса и объем выброса выше этого рабочего уровня, чтобы удерживать всю воду, которая будет сливаться, когда насос выключится. Это включает воду в суспензии в конденсаторе и воду в бассейне конденсатора во время нормальной работы, а также в трубопроводах между конденсатором и отстойником.

В этой формуле:

  • τсм – температура смеси, идущей на отопление, °С;
  • τ20 – температура остывшего теплоносителя в обратке, °С;
  • h2 – сопротивление отопительной системы, м. вод. ст.;
  • Q – потребный расход тепла, ккал/ч.

Чтобы подобрать элеваторный узел системы отопления по размеру сопла, надо его рассчитать по формуле:

Видео: не простой коллекторный узел

Рециркуляционные водяные насосы для удаленных отстойников должны быть выбраны для требуемого потока на общей головке, которая включает вертикальный подъем, трение трубы плюс заданное давление, требуемое на впускном коллекторе системы распределения воды. Балансирующий клапан всегда должен устанавливаться в нагнетательной линии из насоса, чтобы обеспечить регулирование потока в конденсатор.

Иногда из-за расположения конденсатора или ограниченного пространства приложение удаленного отстойника может быть непрактичным. В таких случаях электрические электронагреватели или паровые катушки могут быть установлены в бассейне конденсатора для предотвращения замерзания при низких температурах окружающей среды, когда конденсатор полностью холост. Кроме того, линия всасывания насоса, насоса и выхлопная труба насоса должны быть проложены с помощью нагревательной ленты и изолированы.

  • dr – диаметр смесительной камеры, см;
  • Gпр – приведенный расход смешанной воды, т/ч;
  • u – безразмерный коэффициент инжекции (смешивания).

Первые 2 параметра уже известны, остается только отыскать значение коэффициента смешивания:

В этой формуле:

  • τ1 – температура перегретого теплоносителя на входе в элеватор;
  • τсм, τ20 – то же, что и в предыдущих формулах.

Опираясь на полученные результаты, осуществляется подбор агрегата по двум основным характеристикам. Стандартные размеры элеваторов обозначены номерами от 1 до 7, принимать надо тот, что ближе всего к расчетным параметрам.

Возможные неисправности

Элеваторный узел системы отопления: принцип работы, схемаРабота узла может нарушаться из-за засорения грязевика или поломки датчиков, манометров

Сам элеватор – устройство надежное, работающее в стабильном режиме. Единственной его неисправностью может быть повреждение сопла, так как перегретая вода является достаточно агрессивным агентом.

Популярные статьи  Оптимизация дровяной или электрической системы отопления – рассчитываем объем теплоаккумулятора

Неисправности могут быть в окружающем оборудовании:

  • засорение грязевика;
  • поломка задвижки;
  • некорректная работа датчиков.

Нарушения в работе элеватора и оборудования узла проявляются как колебания температуры теплоносителя и решаются ревизией устройства, заменой сопла, прочисткой грязевика или ремонтом задвижек.

Принцип работы и устройство

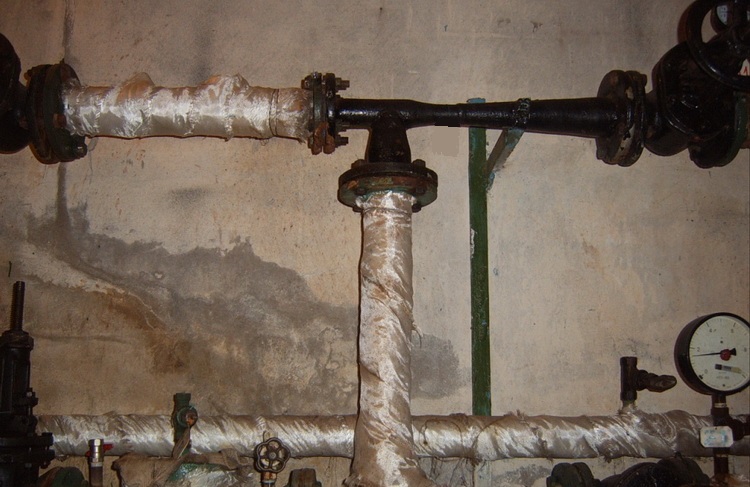

Элеватор представляет собой стальной или чугунный корпус, имеющий три патрубка (два входных и один выходной), напоминая обычный тройник.

Общая схема элеваторного узла

Теплоноситель поступает в корпус и проходит через сопло, отчего его давление падает. Это вызывает подсос обратки из трубопровода в камеру смешивания, обеспечивающий циркуляцию в системе отопления. Потоки, перемешиваясь, приобретают заданную температуру, затем через диффузор направляются в систему отопления квартиры. Обычный элеватор представляет собой чисто механическое устройство, что максимально упрощает его использование. Настройка производится путём изменения диаметра сопла, которое создаёт определённое давление в камере смешивания, изменяя режим подсоса обратки. При этом разница давлений прямого и обратного трубопроводов не должна превышать 2 бар. Для получения правильного результата требуется точный расчёт диаметра сопла, поскольку это единственный элемент, подлежащий каким-либо изменениям. В остальном элеватор — цельная отливка из чугуна, относительно недорогая, надёжная и очень простая в работе и обслуживании. Эти причины вызвали широкое распространение элеваторов в системах отопления многоквартирных домов.

Существуют более сложные конструкции элеваторов с возможностью изменения диаметра сопла. Эти устройства более дорогие и сложные, но позволяют на ходу изменять режим работы системы отопления в зависимости от давления и температуры теплоносителя в магистрали. Проход теплоносителя регулируется конусообразным стержнем — иглой, которая перемещается в продольном направлении и открывает или закрывает просвет сопла, изменяя режим работы элеватора и всей системы. Существуют прибор с сервоприводом, который на ходу способен регулировать просвет по сигналу с датчиков температуры или давления, что позволяет организовать точную настройку работы в автоматическом режиме. Такие устройства более дорогие и требуют повышенного внимания и ухода, но создают массу новых возможностей регулировки системы.

Основные неисправности элеваторного узла

Даже такое простое устройство, как элеваторный узел, может работать неправильно. Неисправности можно определить путем анализа показаний манометров в контрольных точках элеваторного узла:

  1. Неисправности часто вызываются засорением трубопроводов грязью и твердыми частичками в воде. Если наблюдается падение давления в системе отопления, которое до грязевика значительно выше, то эта неисправность вызвана засорение грязевика, который стоит в подающем трубопроводе. Грязь сбрасывается через спускные каналы грязевика, очищают сетки и внутренние поверхности устройства.
  2. Если скачет давление в системе отопления, то возможными причинами может быть коррозия или засорение сопла. Если произойдет разрушение сопла, то давление в расширительном баке отопления может превысить допустимое.
  3. Возможен случай, при котором растет давление в системе отопления, а манометры до и после грязевика в «обратке» показывают разные значения. В таком случае нужно чистить грязевик «обратки». Открываются сливные краны на нем, чистится сетка, и удаляются загрязнения изнутри.
  4. При изменении размеров сопла из-за коррозии происходит вертикальное разрегулирование контура отопления. Внизу батареи будут горячие, а на верхних этажах недостаточно нагретые. Замена сопла на сопло с расчетной величиной диаметра устраняет подобную неисправность.

Правила расчета элеваторного узла

Понимая, зачем нужен элеваторный узел системы отопления, что это такое, пользователь сталкивается с самой сложной задачей – расчетом схемы. Сначала просчитывается диаметр камеры подмеса и подбирается номер прибора, затем определяются размеры рабочего сопла.

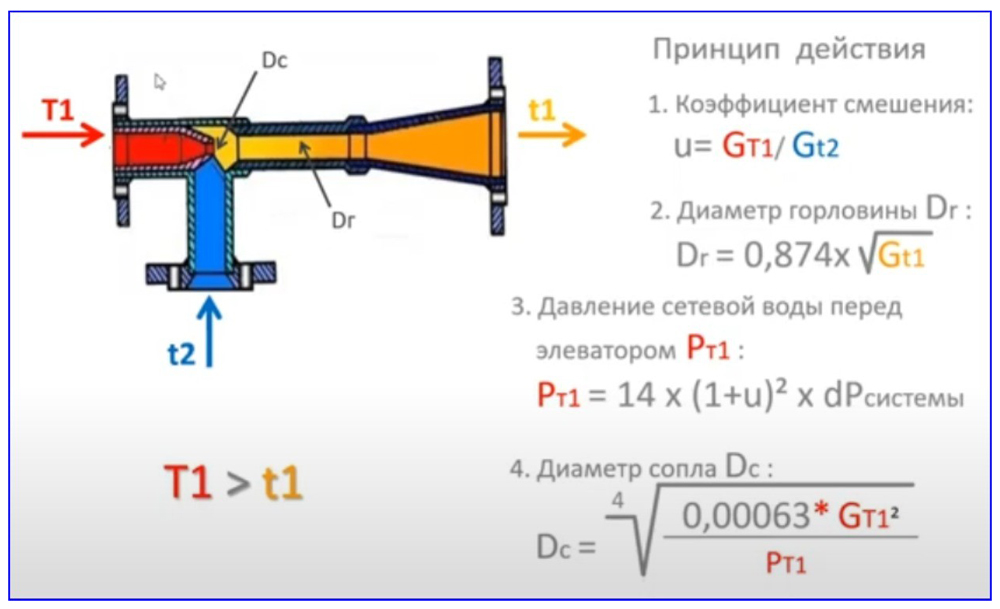

Для расчета диаметра смесительного отсека используют формулу:

Элеваторный узел системы отопления: принцип работы, схема
Расчеты ведутся в сантиметрах, Gпр – это общий объем расхода прогретого теплоносителя в сети с учетом гидравлического сопротивления потока.

Для расчета гидравлического сопротивления применяется формула:

Элеваторный узел системы отопления: принцип работы, схема

Все буквенные обозначения определяются так:

  • Q – объем тепла, расходуемого на прогрев сети, измеряется в ккал/ч;
  • Tсм – температура теплоносителя на патрубке выхода из устройства элеватора;
  • T2o – температура теплоносителя в трубопроводе обратного тока;
  • h — параметр сопротивления жидкости, считается в метрах водяного столба.

Для расчета количества килокалорий ватты умножаются на 0,86. При расходе 10 тонн теплоносителя в час показатель диаметра камеры подмеса равен 2,76 см, потребуется смеситель №4 с диаметром камеры в 30 мм.

Таблица номеров и стандартных размеров элеваторов:

Элеваторный узел системы отопления: принцип работы, схема

Чтобы рассчитать размер диаметра узкой части сопла, применяется формула (измерения в мм):

Элеваторный узел системы отопления: принцип работы, схема

Все буквенные обозначения определяются так:

  • Dr – размер камеры подмеса (инжекционного отсека) в см;
  • u – коэффициент смешивания;
  • Gпр – известный показатель.

Для расчета коэффициента инжекции пригодится формула:

Элеваторный узел системы отопления: принцип работы, схема

Где показатели уже известны, кроме T1 – температуры горячего теплоносителя в патрубке подачи в элеватор. При условии, что температура подачи равна +150 С, а обратки +90 С и +70 С, показатель Dс при расходе воды в объеме 10 тонн/час составит 8,5 мм.

Последнее, что требуется просчитать, это уровень напора Hp в трубопроводе входа на узел со стороны центральной магистрали.

Чтобы найти размер диаметра сопла применяется формула:

Элеваторный узел системы отопления: принцип работы, схема

Все вычисления в формуле в сантиметрах.

Понятная типовая схема элеваторного узла отопления – это плюс, некоторая сложность расчетов – минус. Точность определений должна быть идеальной, только так можно обеспечить работу сети в нормальном режиме. Если сеть отличается сложностью структуры, есть ответвления, подбор параметров узла лучше поручить специалистам или продумать иной вариант подержания нормальной циркуляции теплоносителя в автономной тепловой системе.

Элеваторный узел системы отопления

Элеваторная схема внутренней системы отопления была широко распространена в свое время в многоквартирных домах благодаря своей способности к сохранению устойчивости даже при изменениях давления и температуры. Элеватор не нуждается в постоянном наблюдении, поскольку контроль давления исполняет выбранный диаметр сопла. Современным жильцам МКД элеваторная схема досталась в «наследство» от советских времен.

Нормой внутридомового отопления является температура воды в 95 градусов, но по магистральным трубопроводам тепловой сети подается вода температурой от 130 до 150 градусов по Цельсию. Подобная разница обоснована существующими температурными графиками отпуска теплоносителя от источника тепла, но не пригодна для поступления во внутренний трубопровод.

Популярные статьи  Как выбрать смеситель для кухни: виды и особенности

Механический элеватор в такой схеме предназначен для нормализации температуры и давления воды перед её поступлением во внутреннюю теплосеть. Но кроме несомненных достоинств у механического элеватора отопления есть и ряд существенных недостатков. И об этом я писал в этой статье .

Элеваторный узел системы отопления: принцип работы, схема

Вероятные неполадки

Как правило, большинство неполадок в элеваторном узле возникает по следующим причинам:

  • образование засора в оборудовании;
  • изменения в диаметре сопла в результате эксплуатации оборудования – увеличение сечения усложняет регулировку температуры;
  • засоры в грязевиках;
  • выход из строя запорной арматуры;
  • поломки регуляторов.

В большинстве случаев выяснить причину неполадок достаточно просто, поскольку они сразу отражаются на температуре воды в контуре. Если перепады и отклонения температуры от нормативов незначительны, что, вероятно, имеет место зазор или же сечение сопла несколько увеличилось.

Перепад в температурных показателях более 5 ℃ свидетельствует о наличии проблемы, решить которые могут только специалисты после проведения диагностики.

Если в результате окисления от постоянного контакта с водой или непроизвольного сверления возрастает сечение сопла, нарушается балансировка всей системы. Такой изъян нужно как можно быстрее исправить.

Стоит отметить, что в целях экономии финансов и использования отопления более эффективно, на тепловых узлах могут устанавливать электросчетчики. А приборы учета горячей воды и тепла дают возможность дополнительно снизить расходы на коммунальные платежи.

Элеваторный узел отопления — что это такое? Схема и принцип работы

Никто не будет спорить, что система отопления является одной из наиболее важных систем жизнеобеспечения любого жилья, как частного дома, так и квартиры.

Если говорить о квартирах, то в них зачастую преобладает централизованное отопление, в частных же домах чаще всего встречаются автономные системы отопления. В любом случае устройство отопительной системы требует пристального внимания.

Например, в этой статье мы поговорим о таком важном элементе, как элеваторный узел отопления, о предназначении которого известно далеко не всем.  Давайте разбираться

Что такое элеваторный узел отопления и для чего он используется?

Для того чтоб наглядно понять устройство и предназначение элеваторного узла можно зайти в обычный подвал многоэтажного дома. Там, среди остальных элементов теплового узла и можно найти нужную деталь.

Элеваторный узел отопления

Рассмотрим принципиальную схему подачи теплоносителя в систему отопления жилого дома. Горячая вода подается по трубопроводам к дому. Стоит отметить, что трубопроводов всего два, из которых:

  • 1- подающий (подводит горячую воду к дому);
  • 2- обратный (осуществляет отвод теплоносителя, отдавшего тепло, обратно в котельную);

Нагретая до определенной температуры воды из тепловой камеры попадает в подвал здания, где на вход в тепловой узел на трубопроводах установлена запорная арматура. Раньше в качестве запорной арматуры повсеместно устанавливались задвижки, теперь их постепенно вытесняют шаровые краны, изготовленные из стали. Дальнейший путь теплоносителя зависит от его температуры.

В нашей стране котельные работают по трем основным тепловым режимам:

  • 95(90)/70 0С;
  • 130/70 0С;
  • 150/70 0С;

Если вода в подающем трубопроводе нагрета не более чем до 95 0С, то она просто распределяется по системе отопления при помощи коллектора, оснащенного регулировочными устройствами (балансировочными кранами).

В том случае, если температура теплоносителя выше 95 0С, то согласно действующим нормам такую воду нельзя подавать в отопительную систему. Нужно ее охладить. Именно здесь и вступает в работу элеваторный узел.

Стоит отметить, что элеваторный узел отопления является наиболее дешевым и простым способом охлаждения теплоносителя.

Принцип работы элеваторного узла отопления и схема

С помощью элеватора температура перегретой воды опускается до расчетной, после чего подготовленный теплоноситель направляется в приборы отопления. Принцип работы элеваторного узла основан на смешивании в нем перегретого теплоносителя из подающего трубопровода с остывшей водой из обратной трубы.

Приведенная ниже схема элеваторного узла наглядно показывает, что элеватор выполняет сразу 2 функции, что позволяет повысить общую эффективность функционирования системы отопления:

  • Работает в качестве циркуляционного насоса;
  • Выполняет функцию смешивания;

Схема элеваторного узла

Преимущество элеватора в его несложном устройстве и, несмотря на это, в высокой эффективности. Стоимость его невысока. Для работы ему не требуется подключения электрического тока.

Стоит упомянуть и недостатки этого элемента:

  • Отсутствует возможность регулирования температуры воды на выходе;
  • Перепад давления между подающим и обратным трубопроводом не должен выходить из диапазона 0,8-2 Бар;
  • Только точный расчет каждой детали элеватора гарантирует его эффективную работу;

На сегодняшний день элеваторы все еще широко используются в тепловых узлах жилых домов, так как эффективность их работы не зависит от изменений тепловых и гидравлических режимов в тепловых сетях.

Кроме того элеваторный узел не требует постоянного присмотра, а для его регулировки достаточно правильно подобрать диаметр сопла.

Стоит помнить, что весь подбор элементов элеваторного узла стоит доверять только специалистам, имеющим соответствующие разрешения.

Схема элеватора

Из чего состоит элеваторный узел

  • Струйный элеватор;
  • Сопло;
  • Камера разрешения;

Кроме того в состав элеваторного узла входит так называемая «обвязка элеватора», состоящая из контрольных манометров, термометров, запорной арматуры.

В последнее время появились элеваторы, оснащенные электроприводом для регулирования диаметра сопла. Такой элеватор позволяет автоматически регулировать температуру теплоносителя, поступающего в систему отопления.

Однако пока такие модели не получают широкого распространения ввиду невысокой степени надежности.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Элеваторный узел системы отопления: принцип работы, схема
Какие выбрать садовые качели: критерии оценки и рейтинг лучших моделей в 2021 году
